        Leva di serraggio in plastica, con filettatura interna e ghiera dentata in zinco, inserto filettato in acciaio inox - inch

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Impugnatura in plastica rinforzata con fibra di vetro con ghiera dentata in zinco pressofuso.
Parti metalliche in acciaio inox, 1.4305.

Versione:Parti metalliche in acciaio non trattate.Su richiesta:Altre filettature interne e modelli speciali.
Su richiesta, la grandezza "H1" è disponibile in altre lunghezze con sovrapprezzo.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06601 inch Leva di serraggio in plastica, con filettatura interna e ghiera dentata in zinco, inserto filettato in acciaio inox - inch

533 kB

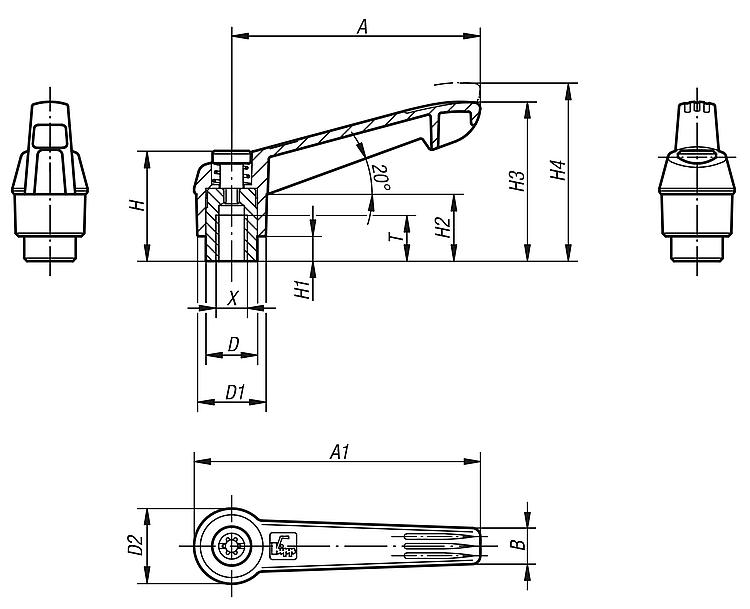

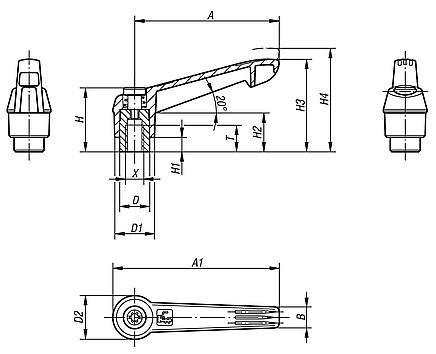

Disegni

Selezione/filtro articoli

N. ordine	Colore corpo base	Materiale corpo base	Dimensioni	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Numero denti	Prezzo
06601-1A01	grigio nerastro RAL 7021	plastica	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A02	arancio puro RAL 2004	plastica	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A016	giallo navone RAL 1021	plastica	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A084	rosso traffico RAL 3020	plastica	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A086	verde segnale RAL 6032	plastica	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A087	grigio nerastro RAL 7021	plastica	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A11	grigio nerastro RAL 7021	plastica	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A12	arancio puro RAL 2004	plastica	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A116	giallo navone RAL 1021	plastica	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A184	rosso traffico RAL 3020	plastica	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A186	verde segnale RAL 6032	plastica	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A187	blu traffico RAL 5017	plastica	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A21	grigio nerastro RAL 7021	plastica	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A22	arancio puro RAL 2004	plastica	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A216	giallo navone RAL 1021	plastica	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A284	rosso traffico RAL 3020	plastica	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A286	verde segnale RAL 6032	plastica	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A287	blu traffico RAL 5017	plastica	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-2A21	grigio nerastro RAL 7021	plastica	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A22	arancio puro RAL 2004	plastica	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A216	giallo navone RAL 1021	plastica	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A284	rosso traffico RAL 3020	plastica	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A286	verde segnale RAL 6032	plastica	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A287	blu traffico RAL 5017	plastica	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A31	grigio nerastro RAL 7021	plastica	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A32	arancio puro RAL 2004	plastica	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A316	giallo navone RAL 1021	plastica	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A384	rosso traffico RAL 3020	plastica	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A386	verde segnale RAL 6032	plastica	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A387	blu traffico RAL 5017	plastica	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-3A31	grigio nerastro RAL 7021	plastica	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A32	arancio puro RAL 2004	plastica	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A316	giallo navone RAL 1021	plastica	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A384	rosso traffico RAL 3020	plastica	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A386	verde segnale RAL 6032	plastica	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A387	blu traffico RAL 5017	plastica	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A41	grigio nerastro RAL 7021	plastica	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A42	arancio puro RAL 2004	plastica	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A416	giallo navone RAL 1021	plastica	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A484	rosso traffico RAL 3020	plastica	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A486	verde segnale RAL 6032	plastica	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A487	blu traffico RAL 5017	plastica	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-4A41	grigio nerastro RAL 7021	plastica	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A42	arancio puro RAL 2004	plastica	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A416	giallo navone RAL 1021	plastica	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A484	rosso traffico RAL 3020	plastica	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A486	verde segnale RAL 6032	plastica	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A487	blu traffico RAL 5017	plastica	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A51	grigio nerastro RAL 7021	plastica	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A52	arancio puro RAL 2004	plastica	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A516	giallo navone RAL 1021	plastica	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A584	rosso traffico RAL 3020	plastica	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A586	verde segnale RAL 6032	plastica	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A587	blu traffico RAL 5017	plastica	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-5A51	grigio nerastro RAL 7021	plastica	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A52	arancio puro RAL 2004	plastica	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A516	giallo navone RAL 1021	plastica	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A584	rosso traffico RAL 3020	plastica	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A586	verde segnale RAL 6032	plastica	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A587	blu traffico RAL 5017	plastica	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A61	grigio nerastro RAL 7021	plastica	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A62	arancio puro RAL 2004	plastica	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A616	giallo navone RAL 1021	plastica	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A684	rosso traffico RAL 3020	plastica	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A686	verde segnale RAL 6032	plastica	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A687	blu traffico RAL 5017	plastica	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
