03099 inchPerno d'arresto con leva - inch |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio, classe di resistenza 5.8.Versione:brunito. Perno di bloccaggio temprato e rettificato.Nota:Le spine di posizione a leva vengono utilizzate quando il perno di bloccaggio non deve sporgere. Girando la barra di bloccaggio di 180°, si ritrae il perno di bloccaggio.
Una tacca di arresto trattiene in posizione la barra di bloccaggio. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

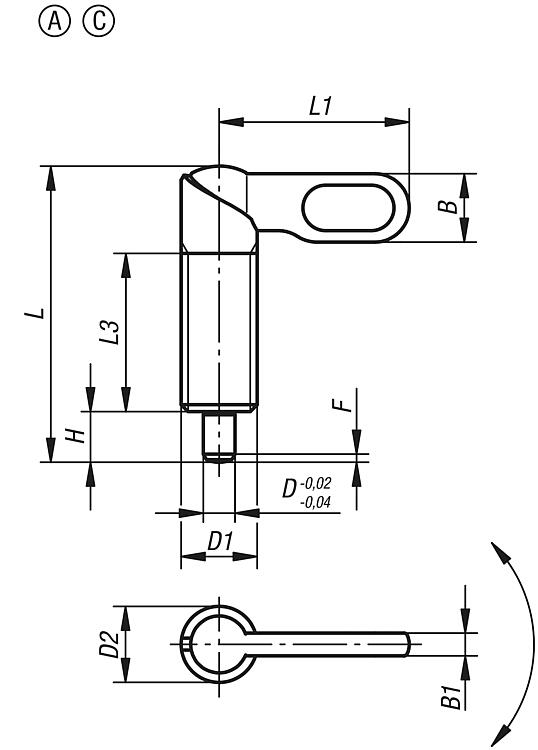

| N. ordine | Forma | D | D1 | D2 | L | L1 | L3 | B | B1 | H | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-0604A4 | C | 4 | 3/8-16 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1 | 8 | 14 |  | | 16,40 € | | | 03099-0605A4 | C | 5 | 3/8-16 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1,3 | 8 | 14 | | | 16,40 € | | | 03099-0606A4 | C | 6 | 3/8-16 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1,8 | 8 | 14 | | | 16,40 € | | | 03099-0604AL | C | 4 | 3/8-24 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1 | 8 | 14 | | | 16,40 € | | | 03099-0605AL | C | 5 | 3/8-24 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1,3 | 8 | 14 | | | 16,40 € | | | 03099-0606AL | C | 6 | 3/8-24 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1,8 | 8 | 14 | | | 16,40 € | | | 03099-0605A5 | C | 5 | 1/2-13 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 1,3 | 8 | 15 | | | 16,74 € | | | 03099-0606A5 | C | 6 | 1/2-13 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 1,8 | 8 | 15 | | | 16,74 € | | | 03099-0608A5 | C | 8 | 1/2-13 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 2,3 | 8 | 15 | | | 16,74 € | | | 03099-0605AM | C | 5 | 1/2-20 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 1,3 | 8 | 15 | | | 16,74 € | | | 03099-0606AM | C | 6 | 1/2-20 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 1,8 | 8 | 15 | | | 16,74 € | | | 03099-0608AM | C | 8 | 1/2-20 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 2,3 | 8 | 15 | | | 16,74 € | | | 03099-0606A6 | C | 6 | 5/8-11 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 1,8 | 15 | 35 | | | 20,00 € | | | 03099-0608A6 | C | 8 | 5/8-11 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 2,3 | 15 | 35 | | | 20,00 € | | | 03099-0610A6 | C | 10 | 5/8-11 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 2,8 | 15 | 35 | | | 20,00 € | | | 03099-0606AN | C | 6 | 5/8-18 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 1,8 | 15 | 35 | | | 20,00 € | | | 03099-0608AN | C | 8 | 5/8-18 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 2,3 | 15 | 35 | | | 20,00 € | | | 03099-0610AN | C | 10 | 5/8-18 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 2,8 | 15 | 35 | | | 20,00 € | | | 03099-0608A7 | C | 8 | 3/4-10 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 2,3 | 20 | 60 | | | 22,68 € | | | 03099-0610A7 | C | 10 | 3/4-10 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 2,8 | 20 | 60 | | | 22,68 € | | | 03099-0612A7 | C | 12 | 3/4-10 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 3 | 20 | 60 | | | 22,68 € | | | 03099-0608AO | C | 8 | 3/4-16 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 2,3 | 20 | 60 | | | 22,68 € | | | 03099-0610AO | C | 10 | 3/4-16 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 2,8 | 20 | 60 | | | 22,68 € | | | 03099-0612AO | C | 12 | 3/4-16 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 3 | 20 | 60 | | | 22,68 € | |
|
Selezione/filtro articoli |
|

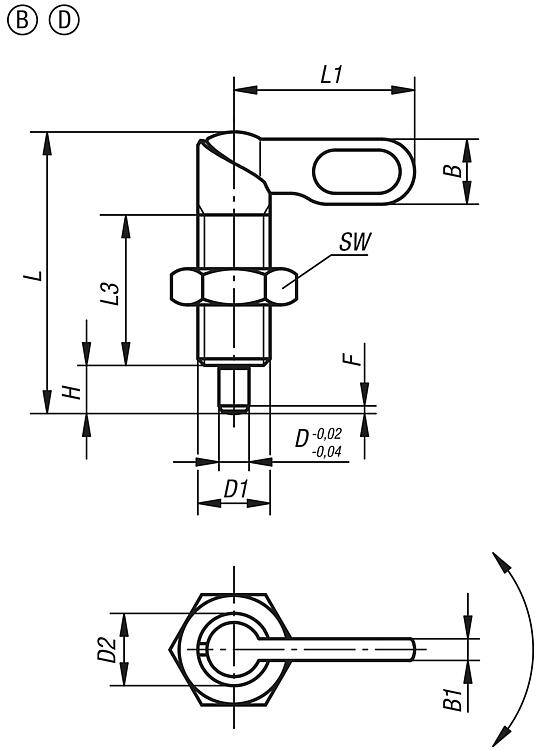

| N. ordine | Forma | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-0704A4 | D | 4 | 3/8-16 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1 | 8 | 14 | | | 16,50 € | | | 03099-0705A4 | D | 5 | 3/8-16 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1,3 | 8 | 14 | | | 16,50 € | | | 03099-0706A4 | D | 6 | 3/8-16 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1,8 | 8 | 14 | | | 16,50 € | | | 03099-0704AL | D | 4 | 3/8-24 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1 | 8 | 14 | | | 16,50 € | | | 03099-0705AL | D | 5 | 3/8-24 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1,3 | 8 | 14 | | | 16,50 € | | | 03099-0706AL | D | 6 | 3/8-24 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1,8 | 8 | 14 | | | 16,50 € | | | 03099-0705A5 | D | 5 | 1/2-13 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 1,3 | 8 | 15 | | | 16,87 € | | | 03099-0706A5 | D | 6 | 1/2-13 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 1,8 | 8 | 15 | | | 16,87 € | | | 03099-0708A5 | D | 8 | 1/2-13 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 2,3 | 8 | 15 | | | 16,87 € | | | 03099-0705AM | D | 5 | 1/2-20 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 1,3 | 8 | 15 | | | 16,87 € | | | 03099-0706AM | D | 6 | 1/2-20 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 1,8 | 8 | 15 | | | 16,87 € | | | 03099-0708AM | D | 8 | 1/2-20 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 2,3 | 8 | 15 | | | 16,87 € | | | 03099-0706A6 | D | 6 | 5/8-11 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 1,8 | 15 | 35 | | | 20,19 € | | | 03099-0708A6 | D | 8 | 5/8-11 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 2,3 | 15 | 35 | | | 20,19 € | | | 03099-0710A6 | D | 10 | 5/8-11 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 2,8 | 15 | 35 | | | 20,19 € | | | 03099-0706AN | D | 6 | 5/8-18 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 1,8 | 15 | 35 | | | 20,19 € | | | 03099-0708AN | D | 8 | 5/8-18 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 2,3 | 15 | 35 | | | 20,19 € | | | 03099-0710AN | D | 10 | 5/8-18 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 1-1/8 | 2,8 | 15 | 35 | | | 20,19 € | | | 03099-0708A7 | D | 8 | 3/4-10 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 2,3 | 20 | 60 | | | 23,03 € | | | 03099-0710A7 | D | 10 | 3/4-10 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 2,8 | 20 | 60 | | | 23,03 € | | | 03099-0712A7 | D | 12 | 3/4-10 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 3 | 20 | 60 | | | 23,03 € | | | 03099-0708AO | D | 8 | 3/4-16 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 2,3 | 20 | 60 | | | 23,03 € | | | 03099-0710AO | D | 10 | 3/4-16 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 2,8 | 20 | 60 | | | 23,03 € | | | 03099-0712AO | D | 12 | 3/4-16 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 3 | 20 | 60 | | | 23,03 € | |
|
