03099 inchPerno d'arresto acciaio inox con leva - inch |
Indietro |
|
|
DescrizioneMateriale:Acciaio inox 1.4305. Versione:Superficie non trattata. Perno di bloccaggio rettificato, non tempratoNota:Le spine di posizione a leva vengono utilizzate quando il perno di bloccaggio non deve sporgere temporaneamente. Ruotando la barra di bloccaggio di 180° il perno di bloccaggio si ritrae.
Una tacca di arresto trattiene in posizione la barra di bloccaggio.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

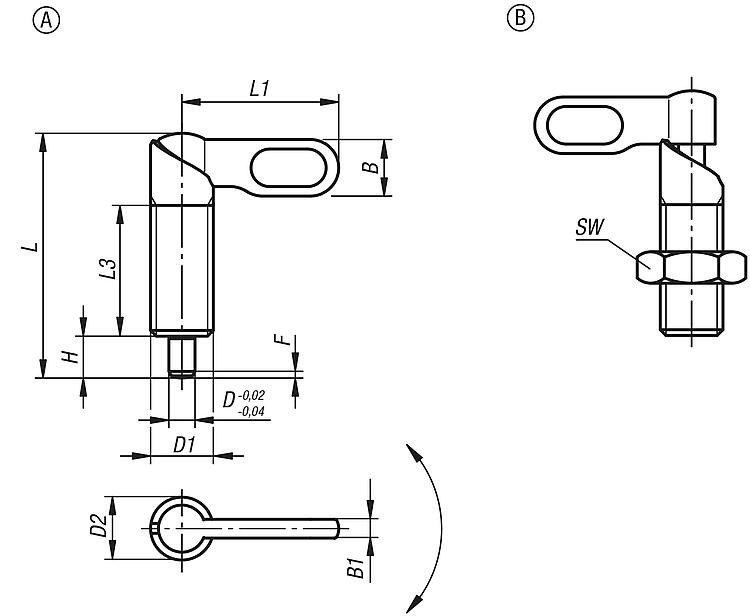

Disegni (sintesi completa) |
Selezione/filtro articoli |
|

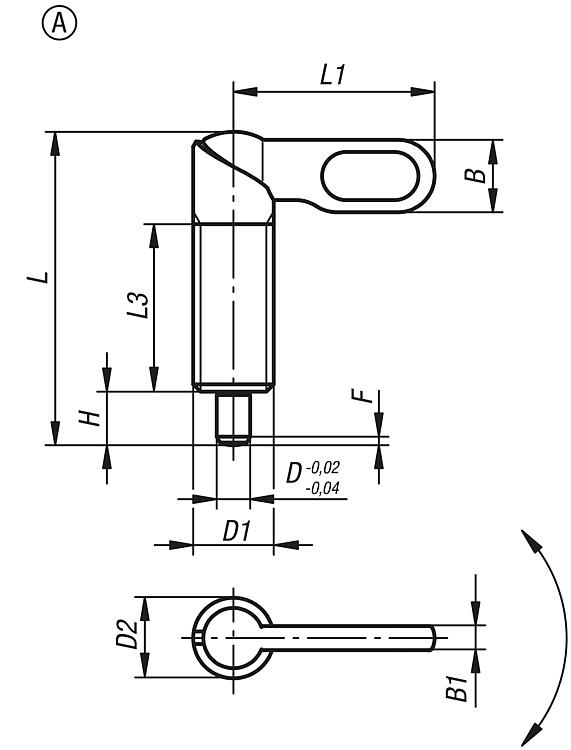

| N. ordine | Forma | D | D1 | D2 | L | L1 | L3 | B | B1 | H | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-10404A4 | A | 4 | 3/8-16 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1 | 8 | 14 |  | | 19,70 € | | | 03099-10405A4 | A | 5 | 3/8-16 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1,3 | 8 | 14 | | | 19,70 € | | | 03099-10406A4 | A | 6 | 3/8-16 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1,8 | 8 | 14 | | | 19,70 € | | | 03099-10404AL | A | 4 | 3/8-24 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1 | 8 | 14 | | | 19,70 € | | | 03099-10405AL | A | 5 | 3/8-24 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1,3 | 8 | 14 | | | 19,70 € | | | 03099-10406AL | A | 6 | 3/8-24 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 1,8 | 8 | 14 | | | 19,70 € | | | 03099-10405A5 | A | 5 | 1/2-13 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 1,3 | 8 | 15 | | | 21,49 € | | | 03099-10406A5 | A | 6 | 1/2-13 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 1,8 | 8 | 15 | | | 21,49 € | | | 03099-10408A5 | A | 8 | 1/2-13 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 2,3 | 8 | 15 | | | 21,49 € | | | 03099-10405AM | A | 5 | 1/2-20 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 1,3 | 8 | 15 | | | 21,49 € | | | 03099-10406AM | A | 6 | 1/2-20 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 1,8 | 8 | 15 | | | 21,49 € | | | 03099-10408AM | A | 8 | 1/2-20 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 2,3 | 8 | 15 | | | 21,49 € | | | 03099-10406A6 | A | 6 | 5/8-11 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 1,8 | 15 | 35 | | | 23,63 € | | | 03099-10408A6 | A | 8 | 5/8-11 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 2,3 | 15 | 35 | | | 23,63 € | | | 03099-10410A6 | A | 10 | 5/8-11 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 2,8 | 15 | 35 | | | 23,63 € | | | 03099-10406AN | A | 6 | 5/8-18 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 1,8 | 15 | 35 | | | 23,63 € | | | 03099-10408AN | A | 8 | 5/8-18 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 2,3 | 15 | 35 | | | 23,63 € | | | 03099-10410AN | A | 10 | 5/8-18 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 2,8 | 15 | 35 | | | 23,63 € | | | 03099-10408A7 | A | 8 | 3/4-10 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 2,3 | 20 | 60 | | | 28,06 € | | | 03099-10410A7 | A | 10 | 3/4-10 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 2,8 | 20 | 60 | | | 28,06 € | | | 03099-10412A7 | A | 12 | 3/4-10 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 3 | 20 | 60 | | | 28,06 € | | | 03099-10408AO | A | 8 | 3/4-16 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 2,3 | 20 | 60 | | | 28,06 € | | | 03099-10410AO | A | 10 | 3/4-16 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 2,8 | 20 | 60 | | | 28,06 € | | | 03099-10412AO | A | 12 | 3/4-16 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 3 | 20 | 60 | | | 28,06 € | |
|
Selezione/filtro articoli |
|

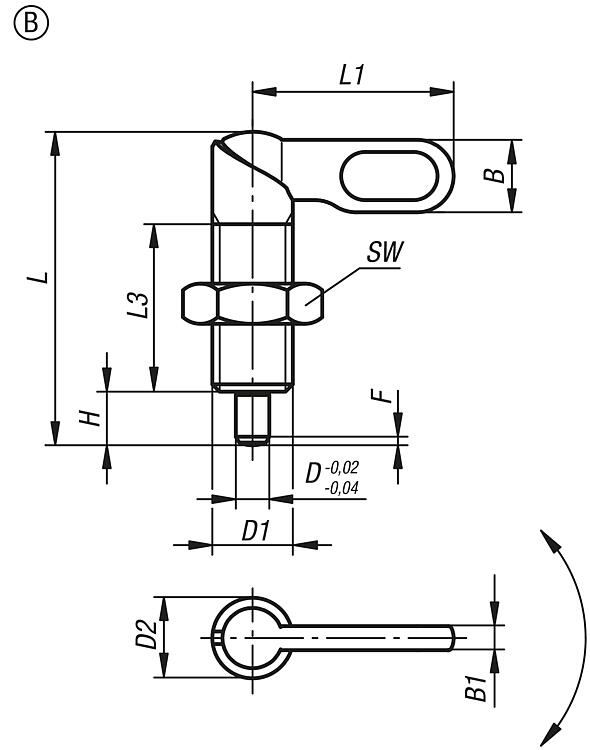

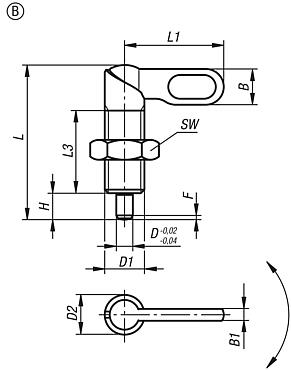

| N. ordine | Forma | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-10504A4 | B | 4 | 3/8-16 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1 | 8 | 14 | | | 20,18 € | | | 03099-10505A4 | B | 5 | 3/8-16 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1,3 | 8 | 14 | | | 20,18 € | | | 03099-10506A4 | B | 6 | 3/8-16 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1,8 | 8 | 14 | | | 20,18 € | | | 03099-10504AL | B | 4 | 3/8-24 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1 | 8 | 14 | | | 20,18 € | | | 03099-10505AL | B | 5 | 3/8-24 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1,3 | 8 | 14 | | | 20,18 € | | | 03099-10506AL | B | 6 | 3/8-24 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1,8 | 8 | 14 | | | 20,18 € | | | 03099-10505A5 | B | 5 | 1/2-13 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 1,3 | 8 | 15 | | | 22,20 € | | | 03099-10506A5 | B | 6 | 1/2-13 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 1,8 | 8 | 15 | | | 22,20 € | | | 03099-10508A5 | B | 8 | 1/2-13 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 2,3 | 8 | 15 | | | 22,20 € | | | 03099-10505AM | B | 5 | 1/2-20 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 1,3 | 8 | 15 | | | 22,20 € | | | 03099-10506AM | B | 6 | 1/2-20 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 1,8 | 8 | 15 | | | 22,20 € | | | 03099-10508AM | B | 8 | 1/2-20 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 2,3 | 8 | 15 | | | 22,20 € | | | 03099-10506A6 | B | 6 | 5/8-11 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 1,8 | 15 | 35 | | | 24,93 € | | | 03099-10508A6 | B | 8 | 5/8-11 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 2,3 | 15 | 35 | | | 24,93 € | | | 03099-10510A6 | B | 10 | 5/8-11 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 2,8 | 15 | 35 | | | 24,93 € | | | 03099-10506AN | B | 6 | 5/8-18 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 1,8 | 15 | 35 | | | 24,93 € | | | 03099-10508AN | B | 8 | 5/8-18 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 2,3 | 15 | 35 | | | 24,93 € | | | 03099-10510AN | B | 10 | 5/8-18 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 2,8 | 15 | 35 | | | 24,93 € | | | 03099-10508A7 | B | 8 | 3/4-10 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 2,3 | 20 | 60 | | | 31,03 € | | | 03099-10510A7 | B | 10 | 3/4-10 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 2,8 | 20 | 60 | | | 31,03 € | | | 03099-10512A7 | B | 12 | 3/4-10 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 3 | 20 | 60 | | | 31,03 € | | | 03099-10508AO | B | 8 | 3/4-16 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 2,3 | 20 | 60 | | | 31,03 € | | | 03099-10510AO | B | 10 | 3/4-16 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 2,8 | 20 | 60 | | | 31,03 € | | | 03099-10512AO | B | 12 | 3/4-16 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 3 | 20 | 60 | | | 31,03 € | |
|
