        Piedini con sistema di ammortizzazione

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Supporto piano acciaio o acciaio inox 1.4404.
Piastrina antivibrante in elastomero PUR (Sylomer V12).

Versione:Supporto piano passivato blu o non trattato.
Piastrina antivibrante grigia, incollata, antiscivolo.
Campo di utilizzo da -30 °C a +70 °C.Nota:Il carico indicato in tabella è un valore di riferimento riferito al valore limite del carico statico permanente dell'elemento ammortizzatore.
Questo carico statico corrisponde a una pressione superficiale di 0,4 N/mm², con la quale il materiale raggiunge la capacità di smorzamento ottimale. Questa considerazione tiene conto del fatto che una eventuale sollecitazione dinamica causa un carico supplementare, fino alla pressione di 0,6 N/mm².

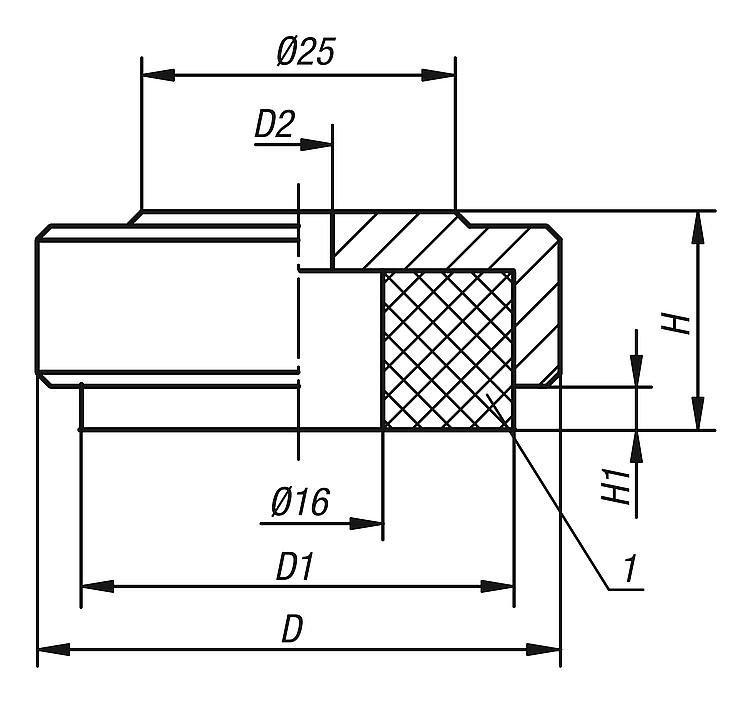

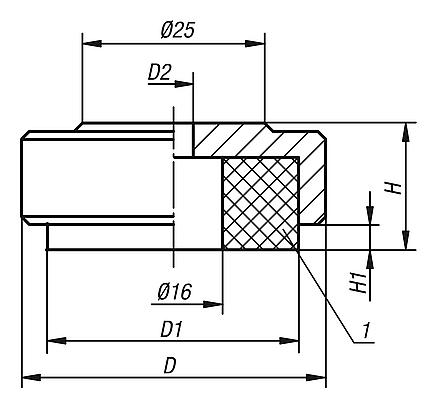

La piastrina antivibrante assorbe le vibrazioni, impedendo lo scivolamento del supporto piano.Nota disegno:

1) Piastrina antivibrante

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27808 Piedini con sistema di ammortizzazione

213 kB

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	D	D1	D2	H	H1 (con compressione 0 / 0,4 / 0,6 N/mm²)	Carico ammissibile max. kN	Prezzo
27808-036	acciaio	36	30,5	5,5	15	4 / 2,8 / 1,9	0,212	7,84 €
27808-046	acciaio	46	40,5	6,6	17	4 / 2,8 / 1,9	0,435	12,04 €
27808-056	acciaio	56	50	9	19	4 / 2,8 / 1,9	0,705	15,50 €
27808-074	acciaio	74	68	9	21	4 / 2,8 / 1,9	1,372	23,17 €
27808-1036	acciaio inox	36	30,5	5,5	15	4 / 2,8 / 1,9	0,212	10,44 €
27808-1046	acciaio inox	46	40,5	6,6	17	4 / 2,8 / 1,9	0,435	17,33 €
27808-1056	acciaio inox	56	50	9	19	4 / 2,8 / 1,9	0,705	20,62 €
