06500Manovelle con impugnatura cilindrica girevole |
Indietro |
|
|
DescrizioneMateriale:Manovella e impugnatura in materiale termoplastico.
Mozzo e asse dell'impugnatura in acciaio classe di resistenza 5.8 o acciaio inox 1.4404. Versione:Termoplastico grigio nerastro.
Componenti in acciaio brunito.
Acciaio inox grezzo.Nota:La copertura del mozzo e l'impugnatura cilindrica girevole vengono fornite non assemblate.
Per il montaggio è necessario avvitare l'asse dell'impugnatura nel foro di alloggiamento.
Le manovelle possono essere fissate a un albero in senso assiale, attraverso il collegamento con linguetta di aggiustamento, con spinatura trasversale o con una vite a testa cilindrica DIN 6912 e una rondella DIN 7349.
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).Accessori:07161 Viti a testa cilindrica a esagono incassato, testa bassa DIN 6912.Nota disegno:1) Posizione del foro trasversale sfalsata di 90° rispetto alla cava per linguetta i aggiustamento DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

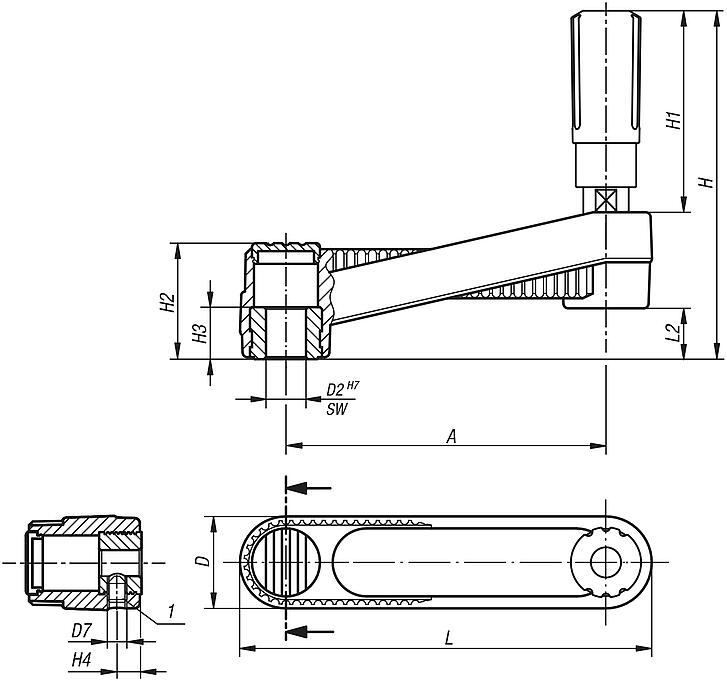

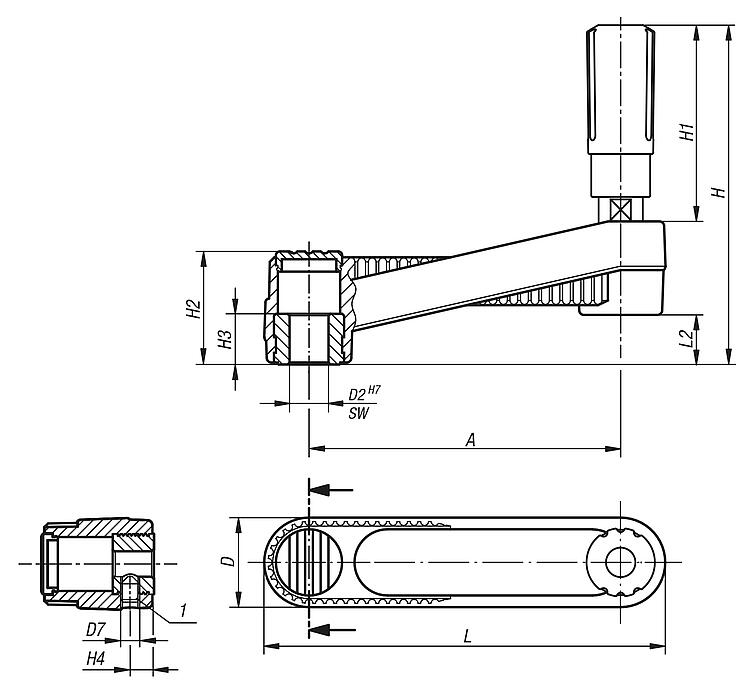

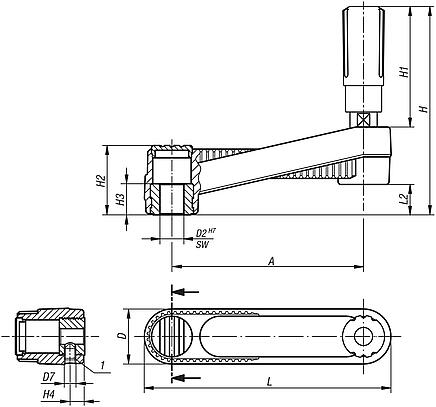

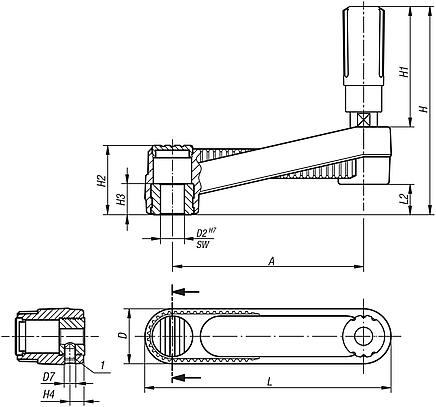

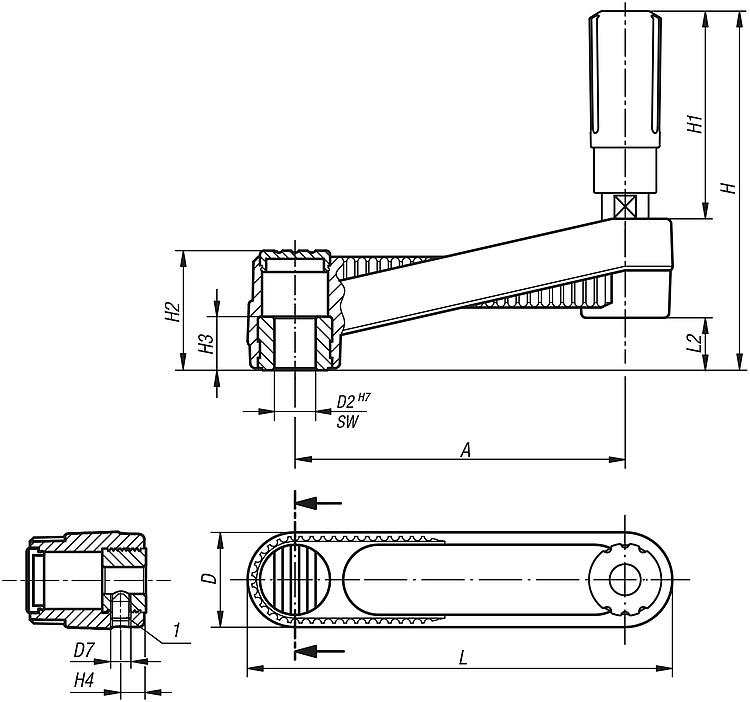

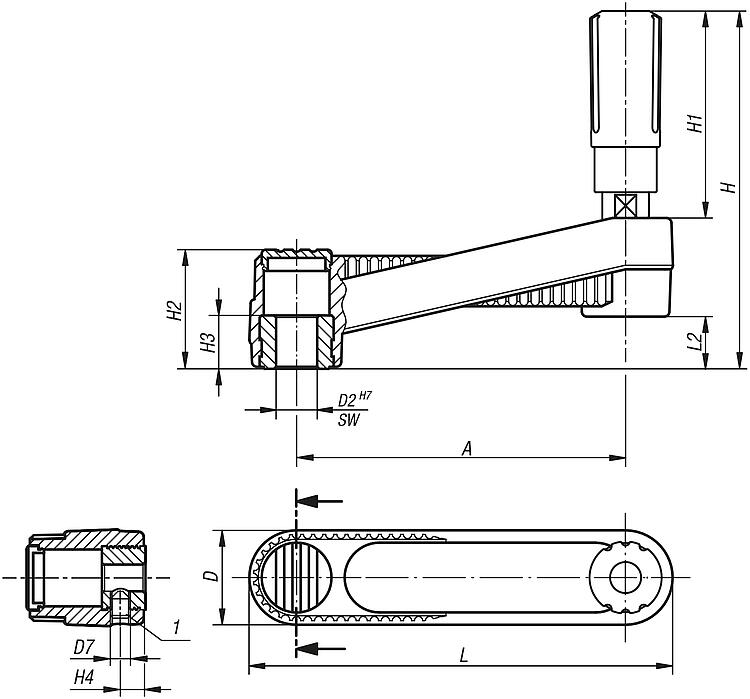

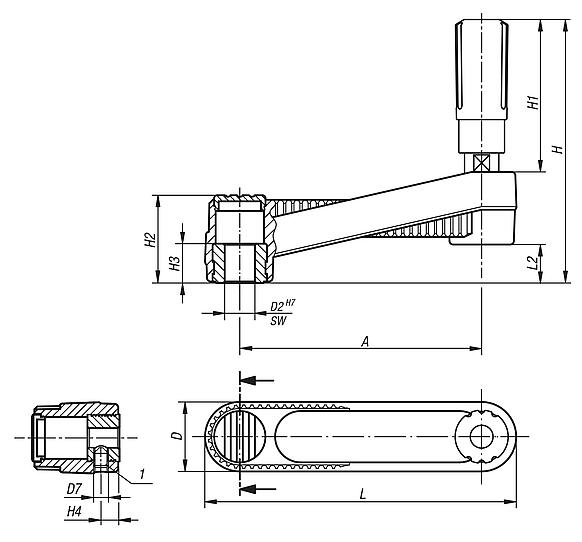

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
N. ordine
| Versione 1 | Versione 2 | Materiale
componenti | A | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06500-3108 | foro calibrato | senza foro trasversale | acciaio | 80 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 |  | | 12,96 € | | | 06500-3110 | foro calibrato | senza foro trasversale | acciaio | 80 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | | | 12,96 € | | | 06500-3210 | foro calibrato | senza foro trasversale | acciaio | 100 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | 14,50 € | | | 06500-3212 | foro calibrato | senza foro trasversale | acciaio | 100 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | 14,50 € | | | 06500-3312 | foro calibrato | senza foro trasversale | acciaio | 125 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | 20,06 € | | | 06500-3314 | foro calibrato | senza foro trasversale | acciaio | 125 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | 20,06 € | | | 06500-31086 | foro calibrato | con foro trasversale | acciaio | 80 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 16,42 € | | | 06500-31106 | foro calibrato | con foro trasversale | acciaio | 80 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 16,42 € | | | 06500-32106 | foro calibrato | con foro trasversale | acciaio | 100 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 17,95 € | | | 06500-32126 | foro calibrato | con foro trasversale | acciaio | 100 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 17,95 € | | | 06500-33126 | foro calibrato | con foro trasversale | acciaio | 125 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 23,43 € | | | 06500-33146 | foro calibrato | con foro trasversale | acciaio | 125 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 23,43 € | | | 06500-03108 | foro calibrato | senza foro trasversale | acciaio inox | 80 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | | | 18,19 € | | | 06500-03110 | foro calibrato | senza foro trasversale | acciaio inox | 80 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | | | 18,19 € | | | 06500-03210 | foro calibrato | senza foro trasversale | acciaio inox | 100 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | 20,33 € | | | 06500-03212 | foro calibrato | senza foro trasversale | acciaio inox | 100 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | 20,33 € | | | 06500-03312 | foro calibrato | senza foro trasversale | acciaio inox | 125 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | 28,00 € | | | 06500-03314 | foro calibrato | senza foro trasversale | acciaio inox | 125 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | 28,00 € | | | 06500-031086 | foro calibrato | con foro trasversale | acciaio inox | 80 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 22,99 € | | | 06500-031106 | foro calibrato | con foro trasversale | acciaio inox | 80 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 22,99 € | | | 06500-032106 | foro calibrato | con foro trasversale | acciaio inox | 100 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 25,14 € | | | 06500-032126 | foro calibrato | con foro trasversale | acciaio inox | 100 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 25,14 € | | | 06500-033126 | foro calibrato | con foro trasversale | acciaio inox | 125 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 32,80 € | | | 06500-033146 | foro calibrato | con foro trasversale | acciaio inox | 125 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 32,80 € | |
|
Selezione/filtro articoli |
|
N. ordine
| Versione 1 | Versione 2 | Materiale
componenti | A | B3 | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | T | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06500-310802 | foro calibrato con cava | senza foro trasversale | acciaio | 80 | 2 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 15,20 € | | | 06500-311003 | foro calibrato con cava | senza foro trasversale | acciaio | 80 | 3 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 15,20 € | | | 06500-321003 | foro calibrato con cava | senza foro trasversale | acciaio | 100 | 3 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 16,72 € | | | 06500-321204 | foro calibrato con cava | senza foro trasversale | acciaio | 100 | 4 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 16,72 € | | | 06500-331204 | foro calibrato con cava | senza foro trasversale | acciaio | 125 | 4 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 22,02 € | | | 06500-331405 | foro calibrato con cava | senza foro trasversale | acciaio | 125 | 5 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 22,02 € | | | 06500-3210036 | foro calibrato con cava | con foro trasversale | acciaio | 100 | 3 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | 20,65 € | | | 06500-3212046 | foro calibrato con cava | con foro trasversale | acciaio | 100 | 4 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | 20,65 € | | | 06500-3312046 | foro calibrato con cava | con foro trasversale | acciaio | 125 | 4 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | 26,12 € | | | 06500-3314056 | foro calibrato con cava | con foro trasversale | acciaio | 125 | 5 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | 26,12 € | | | 06500-3108026 | foro calibrato con cava | con foro trasversale | acciaio | 80 | 2 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | 19,10 € | | | 06500-3110036 | foro calibrato con cava | con foro trasversale | acciaio | 80 | 3 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | 19,10 € | | | 06500-0310802 | foro calibrato con cava | senza foro trasversale | acciaio inox | 80 | 2 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 21,94 € | | | 06500-0311003 | foro calibrato con cava | senza foro trasversale | acciaio inox | 80 | 3 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 21,94 € | | | 06500-0321003 | foro calibrato con cava | senza foro trasversale | acciaio inox | 100 | 3 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 24,10 € | | | 06500-0321204 | foro calibrato con cava | senza foro trasversale | acciaio inox | 100 | 4 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 24,10 € | | | 06500-0331204 | foro calibrato con cava | senza foro trasversale | acciaio inox | 125 | 4 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 31,76 € | | | 06500-0331405 | foro calibrato con cava | senza foro trasversale | acciaio inox | 125 | 5 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 31,76 € | | | 06500-03108026 | foro calibrato con cava | con foro trasversale | acciaio inox | 80 | 2 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | 28,91 € | | | 06500-03110036 | foro calibrato con cava | con foro trasversale | acciaio inox | 80 | 3 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | 28,91 € | | | 06500-03210036 | foro calibrato con cava | con foro trasversale | acciaio inox | 100 | 3 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | 36,57 € | | | 06500-03212046 | foro calibrato con cava | con foro trasversale | acciaio inox | 100 | 4 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | 36,57 € | | | 06500-03312046 | foro calibrato con cava | con foro trasversale | acciaio inox | 125 | 4 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | 26,73 € | | | 06500-03314056 | foro calibrato con cava | con foro trasversale | acciaio inox | 125 | 5 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | 26,73 € | |
|
Selezione/filtro articoli |
|
N. ordine
| Versione 1 | Versione 2 | Materiale
componenti | A | D | D7 | H | H1 | H2 | H3 | H4 | L | L2 | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06500-4108 | quadro incassato | senza foro trasversale | acciaio | 80 | 24 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 8 | | | 14,78 € | | | 06500-4110 | quadro incassato | senza foro trasversale | acciaio | 80 | 24 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 10 | | | 14,78 € | | | 06500-4210 | quadro incassato | senza foro trasversale | acciaio | 100 | 29 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 10 | | | 16,34 € | | | 06500-4212 | quadro incassato | senza foro trasversale | acciaio | 100 | 29 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 12 | | | 16,34 € | | | 06500-4312 | quadro incassato | senza foro trasversale | acciaio | 125 | 36 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 12 | | | 21,95 € | | | 06500-4314 | quadro incassato | senza foro trasversale | acciaio | 125 | 36 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 14 | | | 21,95 € | | | 06500-41086 | Foro quadro | girevole | acciaio | 80 | 24 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 8 | | | 18,22 € | | | 06500-41106 | Foro quadro | girevole | acciaio | 80 | 24 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 10 | | | 18,22 € | | | 06500-42106 | Foro quadro | girevole | acciaio | 100 | 29 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 10 | | | 19,87 € | | | 06500-42126 | Foro quadro | girevole | acciaio | 100 | 29 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 12 | | | 19,87 € | | | 06500-43126 | Foro quadro | girevole | acciaio | 125 | 36 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 12 | | | 25,29 € | | | 06500-43146 | Foro quadro | girevole | acciaio | 125 | 36 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 14 | | | 25,29 € | |
|
