        Rotelle zigrinate con impugnatura

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoplastica, colore grigio nerastro.
Boccola in acciaio 5.8.Versione:Acciaio passivato blu.Nota:Forma H: senza foro trasversale
Forma M: con foro trasversale e perno filettatoParticolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06268 Rotelle zigrinate con impugnatura

219 kB

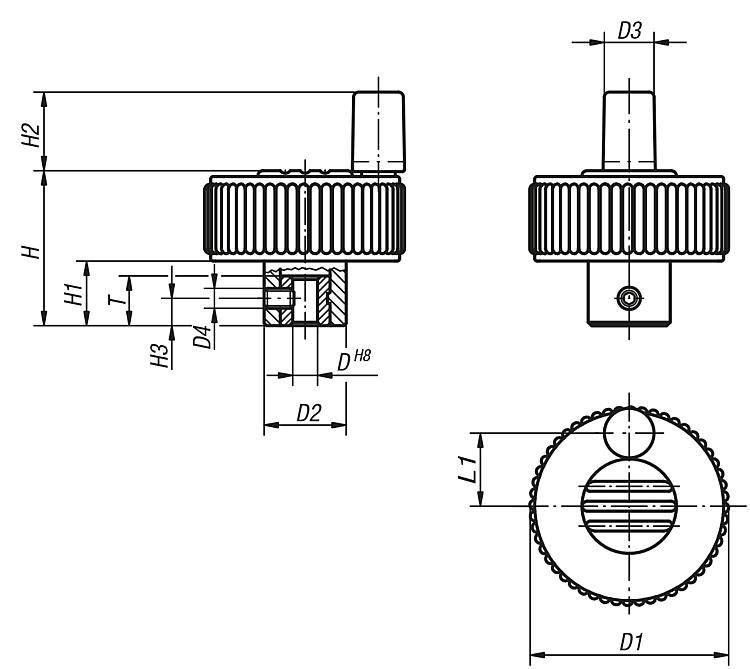

Disegni (sintesi completa)

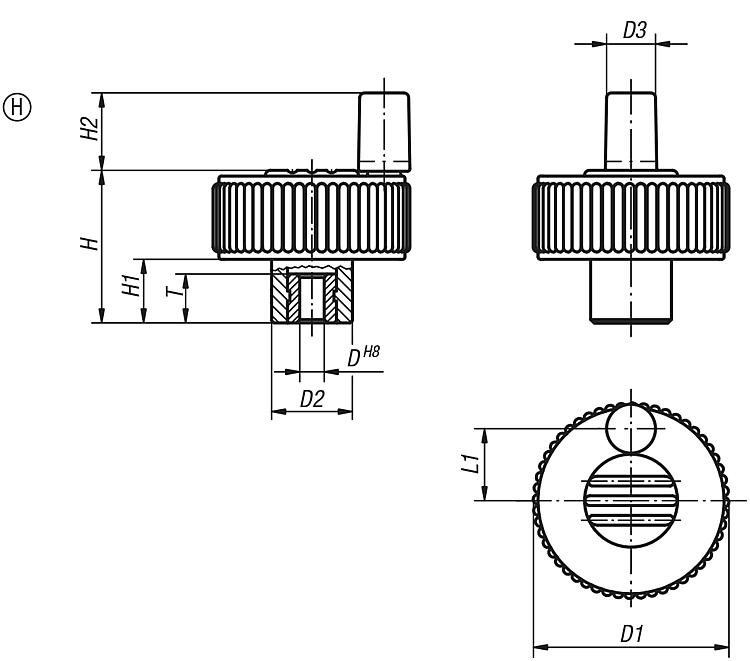

Rotelle zigrinate con impugnatura, Forma H, senza foro trasversale

Maggiori informazioni

Disegni

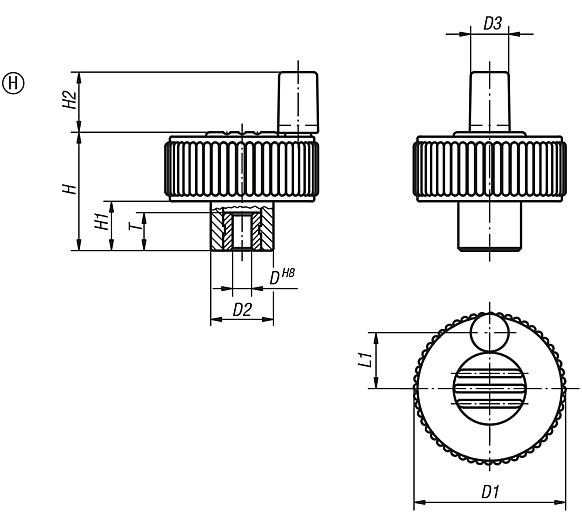

Rotelle zigrinate con impugnatura, Forma H, senza foro trasversale

Selezione/filtro articoli

N. ordine	Forma	Colore coperchio	D	D1	D2	D3	H	H1	H2	L1	T	Prezzo
06268-2106	H	grigio nerastro RAL 7021	6H8	40	16,5	10	31	13	16	15	10	7,96 €
06268-21061	H	arancione RAL 2004	6H8	40	16,5	10	31	13	16	15	10	7,96 €
06268-21062	H	verde segnale RAL6032	6H8	40	16,5	10	31	13	16	15	10	7,96 €
06268-21063	H	blu RAL5017	6H8	40	16,5	10	31	13	16	15	10	7,96 €
06268-21065	H	grigio luce RAL 7035	6H8	40	16,5	10	31	13	16	15	10	7,96 €
06268-21066	H	rosso traffico RAL 3020	6H8	40	16,5	10	31	13	16	15	10	7,96 €
06268-21067	H	giallo navone RAL 1021	6H8	40	16,5	10	31	13	16	15	10	7,96 €
06268-2206	H	grigio nerastro RAL 7021	6H8	50	18	10	36	15	16	18,5	10	9,04 €
06268-22061	H	arancione RAL 2004	6H8	50	18	10	36	15	16	18,5	10	9,04 €
06268-22062	H	verde segnale RAL6032	6H8	50	18	10	36	15	16	18,5	10	9,04 €
06268-22063	H	blu RAL5017	6H8	50	18	10	36	15	16	18,5	10	9,04 €
06268-22065	H	grigio luce RAL 7035	6H8	50	18	10	36	15	16	18,5	10	9,04 €
06268-22066	H	rosso traffico RAL 3020	6H8	50	18	10	36	15	16	18,5	10	9,04 €
06268-22067	H	giallo navone RAL 1021	6H8	50	18	10	36	15	16	18,5	10	9,04 €
06268-2308	H	grigio nerastro RAL 7021	8H8	63	22	10	41	17	16	25	14	10,10 €
06268-23081	H	arancione RAL 2004	8H8	63	22	10	41	17	16	25	14	10,10 €
06268-23082	H	verde segnale RAL6032	8H8	63	22	10	41	17	16	25	14	10,10 €
06268-23083	H	blu RAL5017	8H8	63	22	10	41	17	16	25	14	10,10 €
06268-23085	H	grigio luce RAL 7035	8H8	63	22	10	41	17	16	25	14	10,10 €
06268-23086	H	rosso traffico RAL 3020	8H8	63	22	10	41	17	16	25	14	10,10 €
06268-23087	H	giallo navone RAL 1021	8H8	63	22	10	41	17	16	25	14	10,10 €

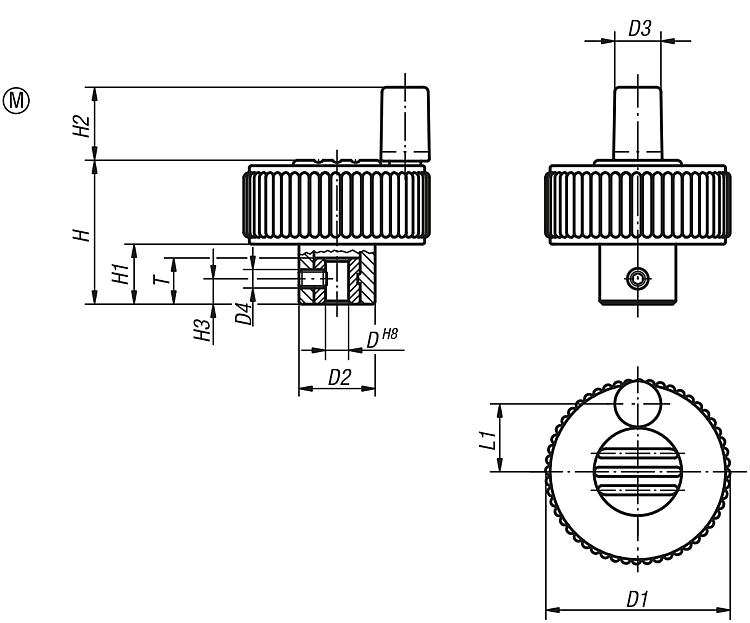

Rotelle zigrinate con impugnatura, Forma M, con foro trasversale e perno filettato

Maggiori informazioni

Disegni

Rotelle zigrinate con impugnatura, Forma M, con foro trasversale e perno filettato

Selezione/filtro articoli

N. ordine	Forma	Colore coperchio	D	D1	D2	D3	D4	H	H1	H2	H3	L1	T	Prezzo
06268-1106	M	grigio nerastro RAL 7021	6H8	40	16,5	10	M4	31	13	16	5,5	15	10	9,72 €
06268-11061	M	arancione RAL 2004	6H8	40	16,5	10	M4	31	13	16	5,5	15	10	9,72 €
06268-11062	M	verde segnale RAL6032	6H8	40	16,5	10	M4	31	13	16	5,5	15	10	9,72 €
06268-11063	M	blu RAL5017	6H8	40	16,5	10	M4	31	13	16	5,5	15	10	9,72 €
06268-11065	M	grigio luce RAL 7035	6H8	40	16,5	10	M4	31	13	16	5,5	15	10	9,72 €
06268-11066	M	rosso traffico RAL 3020	6H8	40	16,5	10	M4	31	13	16	5,5	15	10	9,72 €
06268-11067	M	giallo navone RAL 1021	6H8	40	16,5	10	M4	31	13	16	5,5	15	10	9,72 €
06268-1206	M	grigio nerastro RAL 7021	6H8	50	18	10	M4	36	15	16	5,5	18,5	10	10,78 €
06268-12061	M	arancione RAL 2004	6H8	50	18	10	M4	36	15	16	5,5	18,5	10	10,78 €
06268-12062	M	verde segnale RAL6032	6H8	50	18	10	M4	36	15	16	5,5	18,5	10	10,78 €
06268-12063	M	blu RAL5017	6H8	50	18	10	M4	36	15	16	5,5	18,5	10	10,78 €
06268-12065	M	grigio luce RAL 7035	6H8	50	18	10	M4	36	15	16	5,5	18,5	10	10,78 €
06268-12066	M	rosso traffico RAL 3020	6H8	50	18	10	M4	36	15	16	5,5	18,5	10	10,78 €
06268-12067	M	giallo navone RAL 1021	6H8	50	18	10	M4	36	15	16	5,5	18,5	10	10,78 €
06268-1308	M	grigio nerastro RAL 7021	8H8	63	22	10	M4	41	17	16	8	25	14	11,89 €
06268-13081	M	arancione RAL 2004	8H8	63	22	10	M4	41	17	16	8	25	14	11,89 €
06268-13082	M	verde segnale RAL6032	8H8	63	22	10	M4	41	17	16	8	25	14	11,89 €
06268-13083	M	blu RAL5017	8H8	63	22	10	M4	41	17	16	8	25	14	11,89 €
06268-13085	M	grigio luce RAL 7035	8H8	63	22	10	M4	41	17	16	8	25	14	11,89 €
06268-13086	M	rosso traffico RAL 3020	8H8	63	22	10	M4	41	17	16	8	25	14	11,89 €
06268-13087	M	giallo navone RAL 1021	8H8	63	22	10	M4	41	17	16	8	25	14	11,89 €
