06209-01Manopole a lobi in plastica con boccola in acciaio sporgente |
Indietro |
|
|
DescrizioneDescrizione del prodotto:La manopola a lobi in resina termoindurente si contraddistingue per un contorno maniglia chiuso. La superficie di contatto della boccola in acciaio sporgente è in posizione orizzontale rispetto all'asse filettato e consente un collegamento a vite stabile. Materiale:Termoindurente PF 31.
Parti metalliche in acciaio classe di resistenza 5.8 o acciaio inox 1.4305. Versione:Resina termoindurente colore nero, finitura lucida.
Parti in acciaio passivate blu o acciaio inox non trattato.Vantaggi:Superficie di contatto resistente all'usura
Contorno impugnatura chiusoSu richiesta:Forma H: bussola con foro ciecoNota disegno:Forma K: bussola filettata
Forma L: filettatura esterna DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

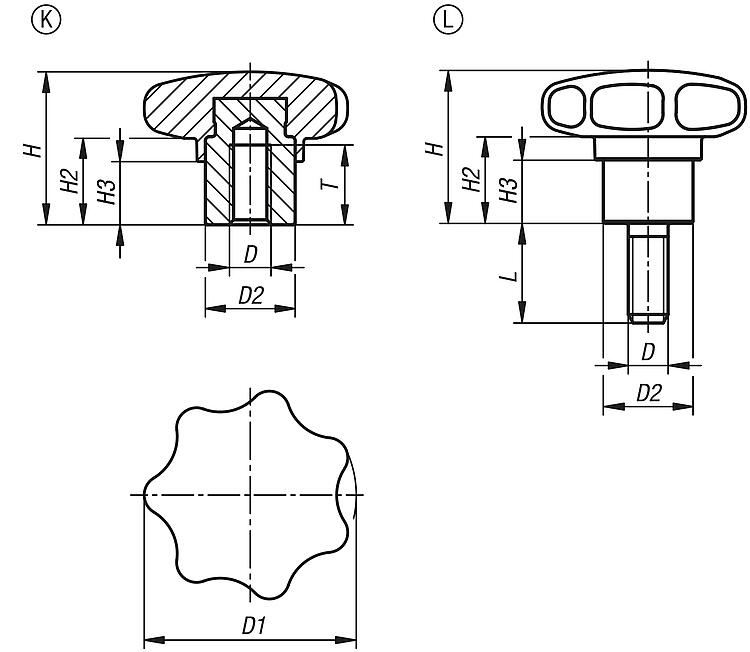

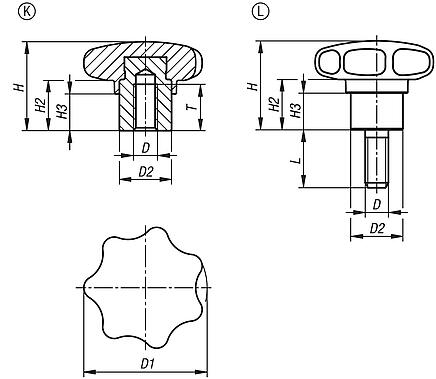

Disegni (sintesi completa) |

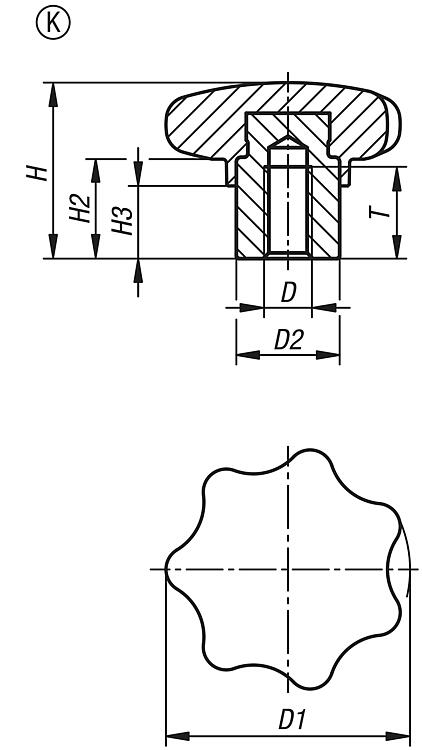

Manopole a lobi in plastica con boccola sporgente in acciaio forma K, bussola filettata |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
componenti | Forma | D
| D1 | D2 | H | H2 | H3 | T | Stato | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06209-01-23206 | acciaio | K | M6 | 32 | 13,5 | 23 | 13 | 9,5 | 12 | in uscita |  | | 1,90 € | | | 06209-01-24006 | acciaio | K | M6 | 40 | 13,5 | 25 | 13 | 10 | 12 | in uscita | | | 2,19 € | | | 06209-01-24008 | acciaio | K | M8 | 40 | 13,5 | 25 | 13 | 10 | 12 | | | | 2,19 € | | | 06209-01-25008 | acciaio | K | M8 | 50 | 19 | 32 | 17 | 12 | 17 | | | | 3,12 € | | | 06209-01-25010 | acciaio | K | M10 | 50 | 19 | 32 | 17 | 12 | 17 | | | | 3,12 € | | | 06209-01-26310 | acciaio | K | M10 | 63 | 19 | 40 | 20 | 15 | 17 | | | | 3,93 € | | | 06209-01-26312 | acciaio | K | M12 | 63 | 19 | 40 | 20 | 15 | 17 | | | | 3,93 € | | | 06209-01-33206 | acciaio inox | K | M6 | 32 | 13,5 | 23 | 13 | 9,5 | 12 | in uscita | | | 2,94 € | | | 06209-01-34006 | acciaio inox | K | M6 | 40 | 13,5 | 25 | 13 | 10 | 12 | in uscita | | | 3,93 € | | | 06209-01-34008 | acciaio inox | K | M8 | 40 | 13,5 | 25 | 13 | 10 | 12 | | | | 3,93 € | | | 06209-01-35008 | acciaio inox | K | M8 | 50 | 19 | 32 | 17 | 12 | 17 | | | | 5,09 € | | | 06209-01-35010 | acciaio inox | K | M10 | 50 | 19 | 32 | 17 | 12 | 17 | | | | 5,09 € | | | 06209-01-36310 | acciaio inox | K | M10 | 63 | 19 | 40 | 20 | 15 | 17 | | | | 6,06 € | | | 06209-01-36312 | acciaio inox | K | M12 | 63 | 19 | 40 | 20 | 15 | 17 | | | | 6,06 € | |
|

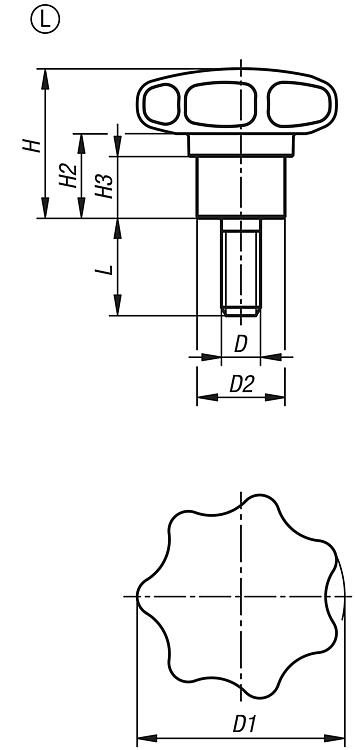

Manopole a lobi in plastica con boccola in acciaio sporgente, forma L, filettatura esterna |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
componenti | Forma | D
| D1 | D2 | H | H2 | H3 | L | Stato | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06209-01-43206X10 | acciaio | L | M6 | 32 | 13,5 | 23 | 13 | 9,5 | 10 | in uscita | | | 3,02 € | | | 06209-01-43206X15 | acciaio | L | M6 | 32 | 13,5 | 23 | 13 | 9,5 | 15 | | | | 3,02 € | | | 06209-01-43206X20 | acciaio | L | M6 | 32 | 13,5 | 23 | 13 | 9,5 | 20 | in uscita | | | 3,12 € | | | 06209-01-43206X25 | acciaio | L | M6 | 32 | 13,5 | 23 | 13 | 9,5 | 25 | in uscita | | | 3,24 € | | | 06209-01-43206X30 | acciaio | L | M6 | 32 | 13,5 | 23 | 13 | 9,5 | 30 | | | | 3,24 € | | | 06209-01-44008X15 | acciaio | L | M8 | 40 | 13,5 | 25 | 13 | 10 | 15 | in uscita | | | 3,30 € | | | 06209-01-44008X20 | acciaio | L | M8 | 40 | 13,5 | 25 | 13 | 10 | 20 | | | | 3,39 € | | | 06209-01-44008X25 | acciaio | L | M8 | 40 | 13,5 | 25 | 13 | 10 | 25 | in uscita | | | 3,52 € | | | 06209-01-44008X40 | acciaio | L | M8 | 40 | 13,5 | 25 | 13 | 10 | 40 | in uscita | | | 3,66 € | | | 06209-01-44008X50 | acciaio | L | M8 | 40 | 13,5 | 25 | 13 | 10 | 50 | | | | 3,75 € | | | 06209-01-45010X20 | acciaio | L | M10 | 50 | 19 | 32 | 17 | 12 | 20 | in uscita | | | 4,65 € | | | 06209-01-45010X25 | acciaio | L | M10 | 50 | 19 | 32 | 17 | 12 | 25 | | | | 4,86 € | | | 06209-01-45010X30 | acciaio | L | M10 | 50 | 19 | 32 | 17 | 12 | 30 | in uscita | | | 5,00 € | | | 06209-01-45010X40 | acciaio | L | M10 | 50 | 19 | 32 | 17 | 12 | 40 | in uscita | | | 5,09 € | | | 06209-01-45010X50 | acciaio | L | M10 | 50 | 19 | 32 | 17 | 12 | 50 | in uscita | | | 5,15 € | | | 06209-01-45010X60 | acciaio | L | M10 | 50 | 19 | 32 | 17 | 12 | 60 | | | | 5,22 € | | | 06209-01-46312X20 | acciaio | L | M12 | 63 | 19 | 40 | 20 | 15 | 20 | in uscita | | | 5,93 € | | | 06209-01-46312X25 | acciaio | L | M12 | 63 | 19 | 40 | 20 | 15 | 25 | in uscita | | | 6,00 € | | | 06209-01-46312X30 | acciaio | L | M12 | 63 | 19 | 40 | 20 | 15 | 30 | | | | 6,14 € | | | 06209-01-46312X40 | acciaio | L | M12 | 63 | 19 | 40 | 20 | 15 | 40 | in uscita | | | 6,27 € | | | 06209-01-46312X50 | acciaio | L | M12 | 63 | 19 | 40 | 20 | 15 | 50 | in uscita | | | 6,42 € | | | 06209-01-46312X60 | acciaio | L | M12 | 63 | 19 | 40 | 20 | 15 | 60 | | | | 6,57 € | | | 06209-01-53206X10 | acciaio inox | L | M6 | 32 | 13,5 | 23 | 13 | 9,5 | 10 | in uscita | | | 4,44 € | | | 06209-01-53206X15 | acciaio inox | L | M6 | 32 | 13,5 | 23 | 13 | 9,5 | 15 | in uscita | | | 4,44 € | | | 06209-01-53206X20 | acciaio inox | L | M6 | 32 | 13,5 | 23 | 13 | 9,5 | 20 | in uscita | | | 4,44 € | | | 06209-01-54008X15 | acciaio inox | L | M8 | 40 | 13,5 | 25 | 13 | 10 | 15 | in uscita | | | 4,93 € | | | 06209-01-54008X20 | acciaio inox | L | M8 | 40 | 13,5 | 25 | 13 | 10 | 20 | in uscita | | | 4,93 € | | | 06209-01-54008X25 | acciaio inox | L | M8 | 40 | 13,5 | 25 | 13 | 10 | 25 | in uscita | | | 4,93 € | | | 06209-01-54008X40 | acciaio inox | L | M8 | 40 | 13,5 | 25 | 13 | 10 | 40 | in uscita | | | 5,00 € | | | 06209-01-54008X50 | acciaio inox | L | M8 | 40 | 13,5 | 25 | 13 | 10 | 50 | in uscita | | | 5,00 € | | | 06209-01-55010X20 | acciaio inox | L | M10 | 50 | 19 | 32 | 17 | 12 | 20 | in uscita | | | 6,99 € | | | 06209-01-55010X25 | acciaio inox | L | M10 | 50 | 19 | 32 | 17 | 12 | 25 | in uscita | | | 6,99 € | | | 06209-01-55010X30 | acciaio inox | L | M10 | 50 | 19 | 32 | 17 | 12 | 30 | in uscita | | | 6,99 € | | | 06209-01-55010X50 | acciaio inox | L | M10 | 50 | 19 | 32 | 17 | 12 | 50 | in uscita | | | 7,05 € | | | 06209-01-55010X60 | acciaio inox | L | M10 | 50 | 19 | 32 | 17 | 12 | 60 | in uscita | | | 7,05 € | | | 06209-01-56312X25 | acciaio inox | L | M12 | 63 | 19 | 40 | 20 | 15 | 25 | in uscita | | | 9,33 € | | | 06209-01-56312X30 | acciaio inox | L | M12 | 63 | 19 | 40 | 20 | 15 | 30 | in uscita | | | 9,33 € | | | 06209-01-56312X40 | acciaio inox | L | M12 | 63 | 19 | 40 | 20 | 15 | 40 | in uscita | | | 9,51 € | | | 06209-01-56312X50 | acciaio inox | L | M12 | 63 | 19 | 40 | 20 | 15 | 50 | in uscita | | | 9,51 € | | | 06209-01-56312X60 | acciaio inox | L | M12 | 63 | 19 | 40 | 20 | 15 | 60 | in uscita | | | 9,51 € | |
|
