Manopole a lobi simili a DIN 6336 in acciaio inox
 06194

Manopole a lobi simili a DIN 6336 in acciaio inox

 Indietro

Descrizione articolo/immagini prodotto

 Richiamare/filtrare tutti gli articoli
DescrizioneMateriale:

Acciaio inox 1.4308.
Perno filettato acciaio inox 1.4305.
Spina trasversale acciaio inox 1.4310.

Versione:rettificato e lucidato o sabbiato.
Perno filettato e spina trasversale non trattati.Nota disegno:
Forma B: foro passante
Forma C: foro cieco
Forma D: filettatura forata
Forma E: foro cieco filettato
Forma L: con filettatura esterna
Particolarità:
Acciaio inoxRoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
Scheda tecnica 06194 Manopole a lobi simili a DIN 6336 in acciaio inox 189 kB

Disegni (sintesi completa)

Manopole a lobi simili a DIN 6336 in acciaio inox

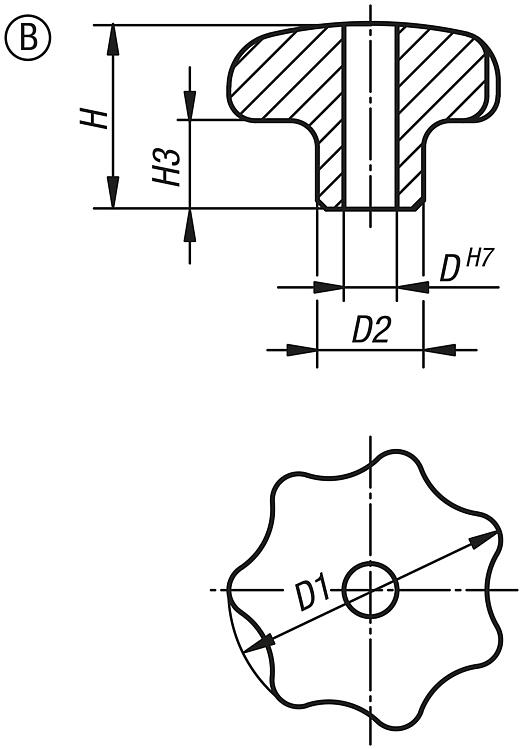

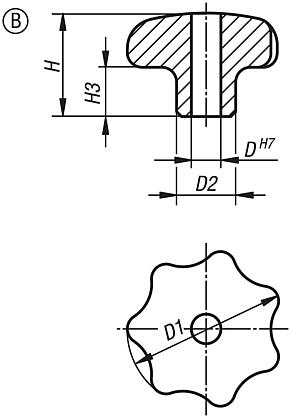

Pomelli a lobi simili a DIN 6336 in acciaio inox, forma B, foro continuo

 Maggiori informazioni

Disegni
Pomelli a lobi simili a DIN 6336 in acciaio inox, forma B, foro continuo

Selezione/filtro articoli
N. ordineFormaSuperficie
corpo base		DD1D2HH3CADAcc.PrezzoOrdinare
06194-232062Blucidato632122110 7,25 €
06194-240082Blucidato840142613 9,46 €
06194-250102Blucidato1050183417 11,47 €
06194-263122Blucidato1263204221 15,02 €
06194-232063Bsabbiata632122110 6,53 €
06194-240083Bsabbiata840142613 8,51 €
06194-250103Bsabbiata1050183417 10,29 €
06194-263123Bsabbiata1263204221 13,54 €

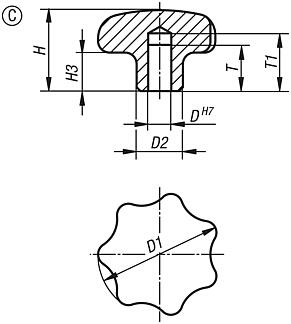

Pomelli a lobi simili a DIN 6336 acciaio inox, forma C, foro cieco

 Maggiori informazioni

Disegni
Pomelli a lobi simili a DIN 6336 acciaio inox, forma C, foro cieco

Selezione/filtro articoli
N. ordineFormaSuperficie
corpo base		DD1D2HH3TT1CADAcc.PrezzoOrdinare
06194-332062Clucidato6321221101215 8,07 €
06194-340082Clucidato8401426131518 10,33 €
06194-350102Clucidato10501834171821 13,58 €
06194-363122Clucidato12632042212225 17,58 €
06194-332063Csabbiata6321221101215 7,27 €
06194-340083Csabbiata8401426131518 9,30 €
06194-350103Csabbiata10501834171821 12,21 €
06194-363123Csabbiata12632042212225 15,84 €

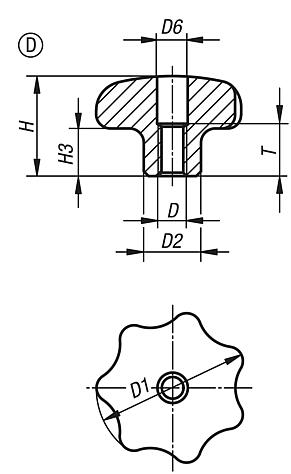

Pomelli a lobi simili a DIN 6336 in acciaio inox, forma D, filettatura forata

 Maggiori informazioni

Disegni
Pomelli a lobi simili a DIN 6336 in acciaio inox, forma D, filettatura forata

Selezione/filtro articoli
N. ordineFormaSuperficie
corpo base		D

D1D2D6HH3TCADAcc.PrezzoOrdinare
06194-432062DlucidatoM632126,4211011 8,97 €
06194-440082DlucidatoM840148,4261314 11,32 €
06194-450102DlucidatoM10501810,5341718 14,65 €
06194-463122DlucidatoM12632013422122 18,57 €
06194-432063DsabbiataM632126,4211011 8,06 €
06194-440083DsabbiataM840148,4261314 10,19 €
06194-450103DsabbiataM10501810,5341718 13,19 €
06194-463123DsabbiataM12632013422122 16,72 €

Pomelli a lobi simili a DIN 6336 acciaio inox, forma E, foro cieco filettato

 Maggiori informazioni

Disegni
Pomelli a lobi simili a DIN 6336 acciaio inox, forma E, foro cieco filettato

Selezione/filtro articoli
N. ordineFormaSuperficie
corpo base		D

D1D2HH3TT1CADAcc.PrezzoOrdinare
06194-532062ElucidatoM6321221101215 8,97 €
06194-540082ElucidatoM8401426131518 11,32 €
06194-550102ElucidatoM10501834171821 14,65 €
06194-563122ElucidatoM12632042212225 18,57 €
06194-532063EsabbiataM6321221101215 8,06 €
06194-540083EsabbiataM8401426131518 10,19 €
06194-550103EsabbiataM10501834171821 13,19 €
06194-563123EsabbiataM12632042212225 16,72 €

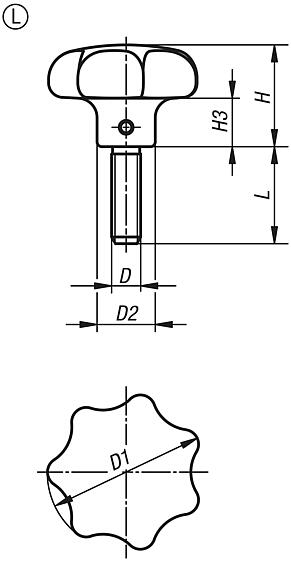

Pomelli a lobi simili a DIN 6336 acciaio inox, forma L, filettatura esterna

 Maggiori informazioni

Disegni
Pomelli a lobi simili a DIN 6336 acciaio inox, forma L, filettatura esterna

Selezione/filtro articoli
N. ordineFormaSuperficie
corpo base		DD1

D2HH3LCADAcc.PrezzoOrdinare
06194-632063X15LsabbiataM63212211015 11,70 €
06194-632063X20LsabbiataM63212211020 11,79 €
06194-632063X25LsabbiataM63212211025 11,87 €
06194-632063X30LsabbiataM63212211030 11,89 €
06194-640083X20LsabbiataM84014261320 13,02 €
06194-640083X25LsabbiataM84014261325 13,19 €
06194-640083X30LsabbiataM84014261330 13,26 €
06194-640083X40LsabbiataM84014261340 13,50 €
06194-650103X25LsabbiataM105018341725 16,95 €
06194-650103X30LsabbiataM105018341730 17,10 €
06194-650103X40LsabbiataM105018341740 17,32 €
06194-650103X50LsabbiataM105018341750 17,54 €
06194-663123X30LsabbiataM126320422130 21,69 €
06194-663123X40LsabbiataM126320422140 21,84 €
06194-663123X50LsabbiataM126320422150 22,48 €
06194-663123X60LsabbiataM126320422160 22,75 €
