Pomelli a croce DIN 6335 in ghisa

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Parti operative
      - Manopole e pulsanti
        Pomelli a croce DIN 6335 in ghisa

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Ghisa GJL 200.
Perno filettato acciaio inox 1.4305.
Spina trasversale acciaio inox 1.4310.

Versione:burattata, non trattata.

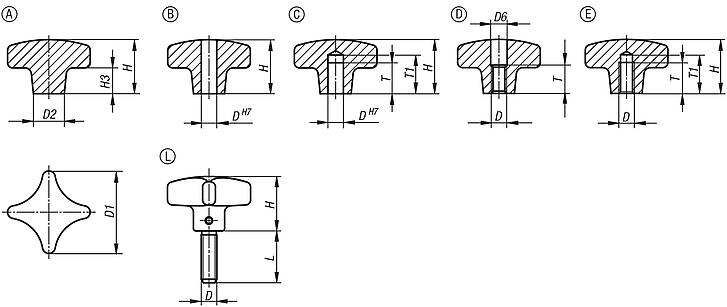

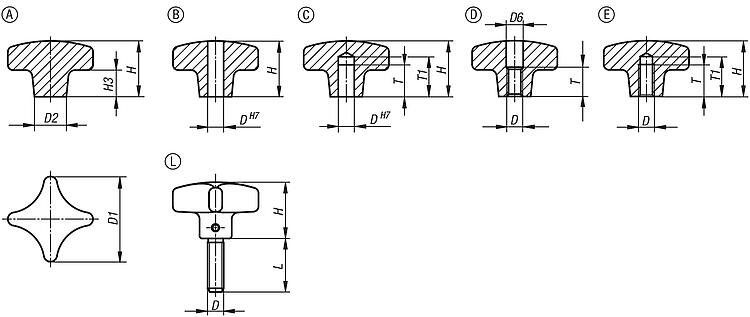

Perno filettato e spina trasversale non trattati.Nota disegno:

Forma A: pezzo grezzo
Forma B: foro passante
Forma C: foro cieco
Forma D: filettatura forata
Forma E: foro cieco filettato
Forma L: con filettatura esterna

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06160 Pomelli a croce DIN 6335 in ghisa

239 kB

Disegni (sintesi completa)

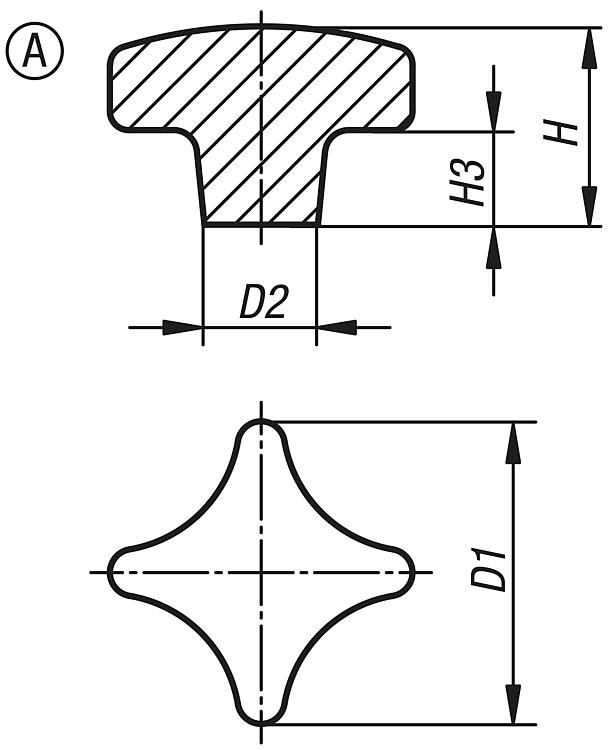

Pomelli a croce DIN 6335 in ghisa, forma A, pezzo grezzo

Maggiori informazioni

Disegni

Pomelli a croce DIN 6335 in ghisa, forma A, pezzo grezzo

Selezione/filtro articoli

N. ordine	Forma	D1	D2	H	H3	Prezzo
06160-106	A	32	12	21	10	0,76 €
06160-108	A	40	14	26	14	1,38 €
06160-110	A	50	18	34	20	1,97 €
06160-112	A	63	20	42	25	2,76 €
06160-116	A	80	25	52	30	5,04 €
06160-120	A	100	32	65	38	9,80 €

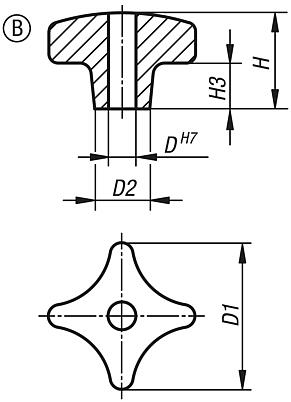

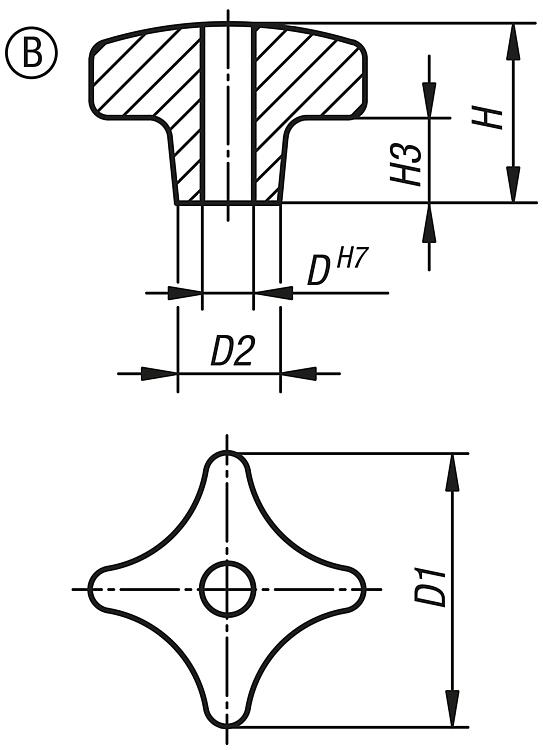

Pomelli a croce simili a DIN 6335 in ghisa, forma B, foro continuo

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335 in ghisa, forma B, foro continuo

Selezione/filtro articoli

N. ordine	Forma	Versione 1	D	D1	D2	H	H3	Prezzo
06160-206	B	burattato	6	32	12	20	10	1,79 €
06160-208	B	burattato	8	40	14	25	14	2,48 €
06160-210	B	burattato	10	50	18	32	20	3,25 €
06160-212	B	burattato	12	63	20	40	25	4,39 €
06160-216	B	burattato	16	80	25	50	30	7,18 €
06160-220	B	burattato	20	100	32	63	38	13,92 €

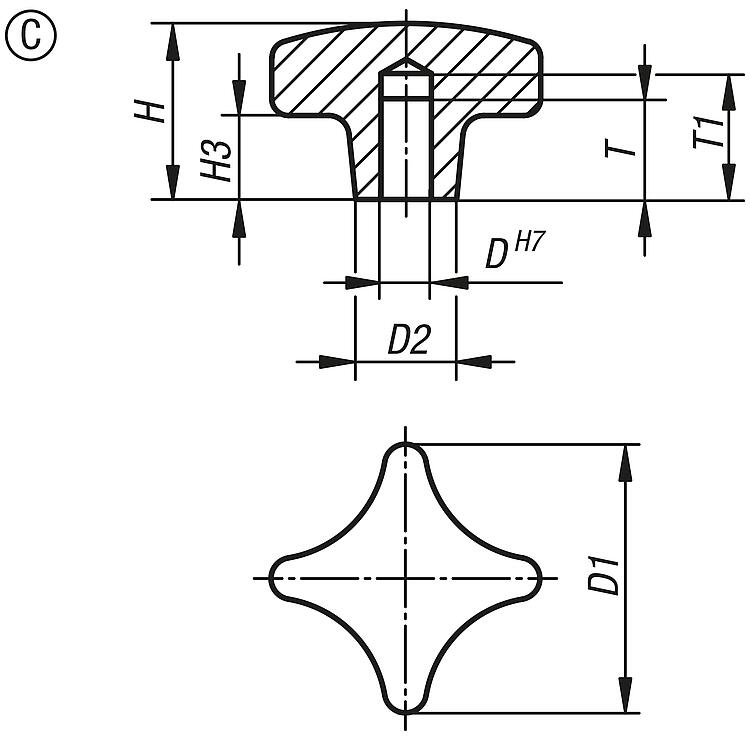

Pomelli a croce DIN 6335 in ghisa, forma C, foro cieco

Maggiori informazioni

Disegni

Pomelli a croce DIN 6335 in ghisa, forma C, foro cieco

Selezione/filtro articoli

N. ordine	Forma	Versione 1	D	D1	D2	H	H3	T	T1	Prezzo
06160-306	C	burattato	6	32	12	20	10	12	15	1,79 €
06160-308	C	burattato	8	40	14	25	14	15	18	2,48 €
06160-310	C	burattato	10	50	18	32	20	18	21	3,25 €
06160-312	C	burattato	12	63	20	40	25	22	25	4,39 €
06160-316	C	burattato	16	80	25	50	30	28	32	7,18 €
06160-320	C	burattato	20	100	32	63	38	36	40	13,92 €

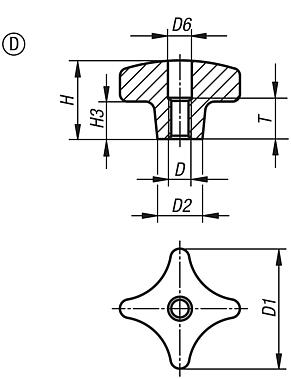

Pomelli a croce DIN 6335 in ghisa, forma D, filettatura forata

Maggiori informazioni

Disegni

Pomelli a croce DIN 6335 in ghisa, forma D, filettatura forata

Selezione/filtro articoli

N. ordine	Forma	Versione 1	D	D1	D2	D6	H	H3	T	Prezzo
06160-406	D	burattato	M6	32	12	6,4	20	10	10	1,79 €
06160-408	D	burattato	M8	40	14	8,4	25	14	13	2,48 €
06160-410	D	burattato	M10	50	18	10,5	32	20	16	3,25 €
06160-412	D	burattato	M12	63	20	13	40	25	20	4,39 €
06160-416	D	burattato	M16	80	25	17	50	30	20	7,18 €
06160-420	D	burattato	M20	100	32	21	63	38	25	13,92 €

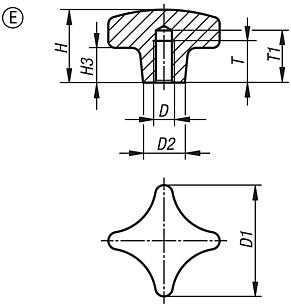

Pomelli a croce DIN 6335 in ghisa, forma E, foro cieco filettato

Maggiori informazioni

Disegni

Pomelli a croce DIN 6335 in ghisa, forma E, foro cieco filettato

Selezione/filtro articoli

N. ordine	Forma	Versione 1	D	D1	D2	H	H3	T	T1	Prezzo
06160-506	E	burattato	M6	32	12	20	10	12	15	1,79 €
06160-508	E	burattato	M8	40	14	25	14	15	18	2,48 €
06160-510	E	burattato	M10	50	18	32	20	18	21	3,25 €
06160-512	E	burattato	M12	63	20	40	25	22	25	4,39 €
06160-516	E	burattato	M16	80	25	50	30	28	32	7,18 €
06160-520	E	burattato	M20	100	32	63	38	36	40	13,92 €

Pomelli a croce DIN 6335 in ghisa, forma D, con filetto esterno

Maggiori informazioni

Disegni

Pomelli a croce DIN 6335 in ghisa, forma D, con filetto esterno

Selezione/filtro articoli

N. ordine	Forma	Versione 1	D	D1	D2	H	L	Prezzo
06160-606X15	L	burattato	M6	32	12	20	15	6,65 €
06160-606X20	L	burattato	M6	32	12	20	20	6,72 €
06160-606X25	L	burattato	M6	32	12	20	25	6,74 €
06160-606X30	L	burattato	M6	32	12	20	30	6,77 €
06160-606X40	L	burattato	M6	32	12	20	40	6,90 €
06160-606X50	L	burattato	M6	32	12	20	50	6,97 €
06160-608X20	L	burattato	M8	40	14	25	20	7,38 €
06160-608X25	L	burattato	M8	40	14	25	25	7,59 €
06160-608X30	L	burattato	M8	40	14	25	30	7,61 €
06160-608X40	L	burattato	M8	40	14	25	40	7,66 €
06160-608X50	L	burattato	M8	40	14	25	50	7,75 €
06160-610X20	L	burattato	M10	50	18	32	20	9,87 €
06160-610X25	L	burattato	M10	50	18	32	25	9,89 €
06160-610X30	L	burattato	M10	50	18	32	30	9,95 €
06160-610X40	L	burattato	M10	50	18	32	40	10,04 €
06160-610X50	L	burattato	M10	50	18	32	50	10,10 €
06160-612X20	L	burattato	M12	63	20	40	20	10,30 €
06160-612X30	L	burattato	M12	63	20	40	30	10,35 €
06160-612X40	L	burattato	M12	63	20	40	40	10,53 €
06160-612X50	L	burattato	M12	63	20	40	50	10,63 €
