        Pomelli zigrinati

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoplastica, colore grigio nerastro.
Boccola in acciaio.Versione:Acciaio passivato blu.Nota:Disponibile nella versione senza scala, con una tacca oppure con una scala da 20 tacche e 10 cifre.

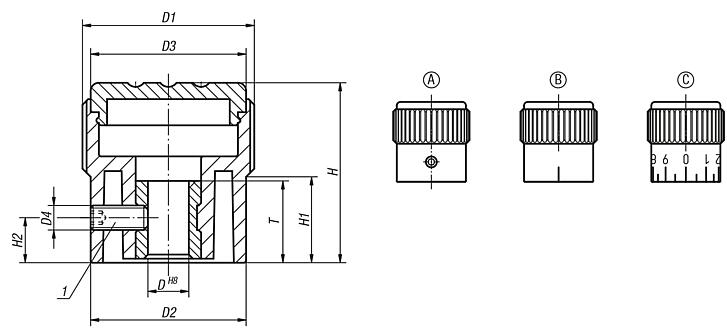

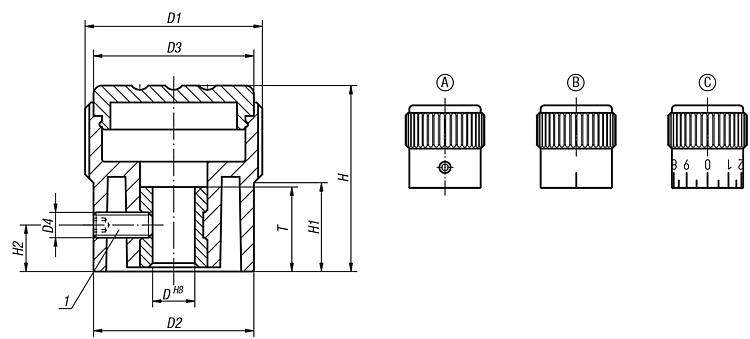

Δ Inserire qui il colore del tappo desiderato. Per il tappo colore grigio nerastro non è necessario indicare il codice colore.Su richiesta:Scale speciali.Nota disegno:

Forma A: non graduato
Forma B: con tacca
Forma C: con graduazione standard

1) Perno filettato per il fissaggio (per la forma C tra i numeri 5 e 6)

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06100 Pomelli zigrinati

223 kB

Disegni (sintesi completa)

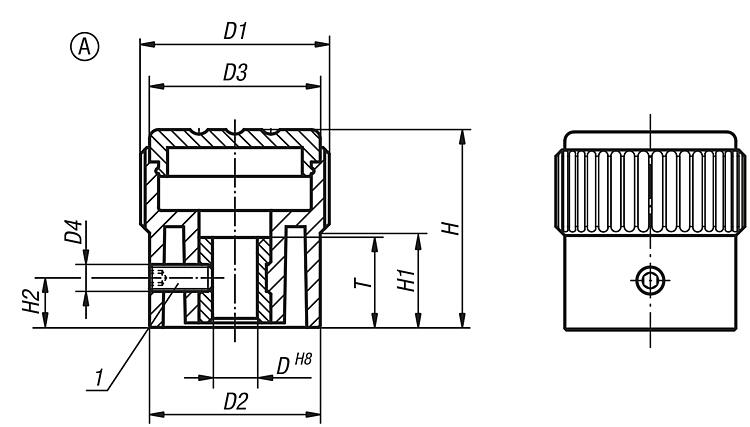

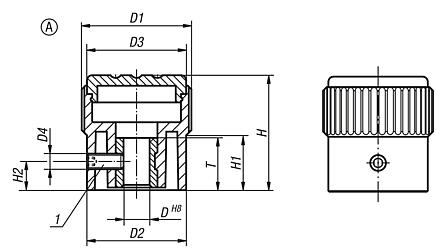

Pomelli zigrinati forma A, non graduati

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	Colore coperchio	D	D1	D2	D3	D4	H	H1	H2	T	Prezzo
06100-1105	A	grigio nerastro RAL 7021	5	21	19	19	M3	22	10,5	5	10	5,12 €
06100-11051	A	arancione RAL 2004	5	21	19	19	M3	22	10,5	5	10	5,12 €
06100-11052	A	verde segnale RAL6032	5	21	19	19	M3	22	10,5	5	10	5,12 €
06100-11053	A	blu RAL5017	5	21	19	19	M3	22	10,5	5	10	5,12 €
06100-11055	A	grigio luce RAL 7035	5	21	19	19	M3	22	10,5	5	10	5,12 €
06100-11056	A	rosso traffico RAL 3020	5	21	19	19	M3	22	10,5	5	10	5,12 €
06100-11057	A	giallo navone RAL 1021	5	21	19	19	M3	22	10,5	5	10	5,12 €
06100-1206	A	grigio nerastro RAL 7021	6	26	23	23	M3	26	12	6	10	5,35 €
06100-12061	A	arancione RAL 2004	6	26	23	23	M3	26	12	6	10	5,35 €
06100-12062	A	verde segnale RAL6032	6	26	23	23	M3	26	12	6	10	5,35 €
06100-12063	A	blu RAL5017	6	26	23	23	M3	26	12	6	10	5,35 €
06100-12065	A	grigio luce RAL 7035	6	26	23	23	M3	26	12	6	10	5,35 €
06100-12066	A	rosso traffico RAL 3020	6	26	23	23	M3	26	12	6	10	5,35 €
06100-12067	A	giallo navone RAL 1021	6	26	23	23	M3	26	12	6	10	5,35 €
06100-1308	A	grigio nerastro RAL 7021	8	34	31	31	M4	36	17,5	7	14	6,31 €
06100-13081	A	arancione RAL 2004	8	34	31	31	M4	36	17,5	7	14	6,31 €
06100-13082	A	verde segnale RAL6032	8	34	31	31	M4	36	17,5	7	14	6,31 €
06100-13083	A	blu RAL5017	8	34	31	31	M4	36	17,5	7	14	6,31 €
06100-13085	A	grigio luce RAL 7035	8	34	31	31	M4	36	17,5	7	14	6,31 €
06100-13086	A	rosso traffico RAL 3020	8	34	31	31	M4	36	17,5	7	14	6,31 €
06100-13087	A	giallo navone RAL 1021	8	34	31	31	M4	36	17,5	7	14	6,31 €

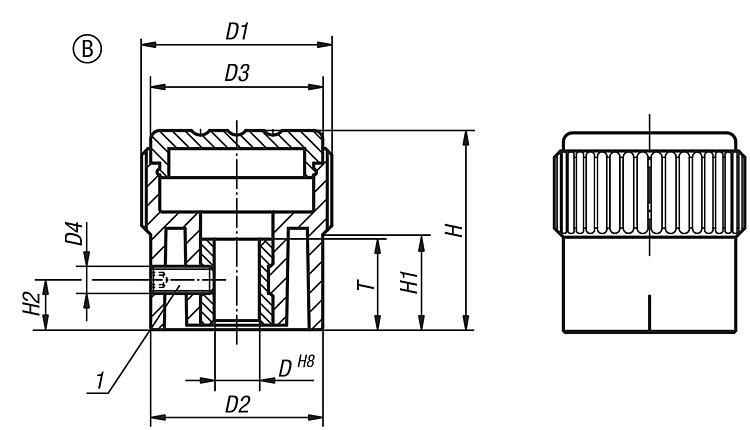

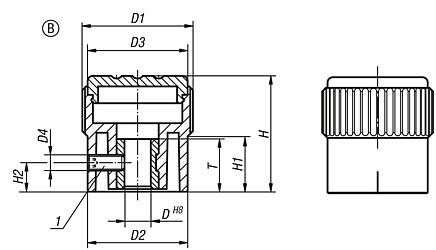

Pomelli zigrinati forma B, con tacca

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	Colore coperchio	D	D1	D2	D3	D4	H	H1	H2	T	CAD	Acc.	Prezzo	Ordinare

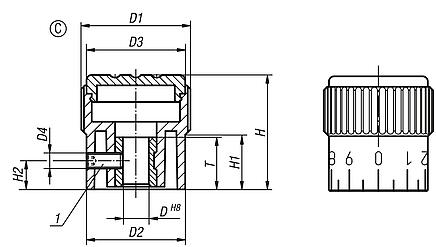

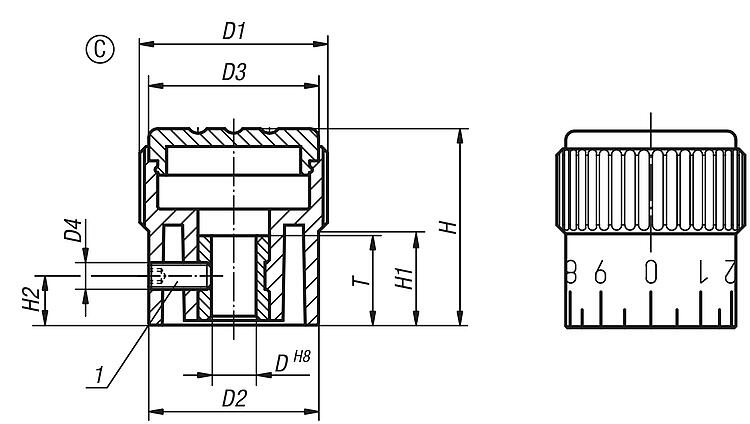

Pomelli zigrinati forma C, con graduazione standard

Maggiori informazioni

Disegni

Pomelli zigrinati forma C, con graduazione standard

Selezione/filtro articoli

N. ordine	Forma	Colore coperchio	D	D1	D2	D3	D4	H	H1	H2	T	Prezzo
06100-3105	C	grigio nerastro RAL 7021	5	21	19	19	M3	22	10,5	5	10	6,87 €
06100-31051	C	arancione RAL 2004	5	21	19	19	M3	22	10,5	5	10	6,87 €
06100-31052	C	verde segnale RAL6032	5	21	19	19	M3	22	10,5	5	10	6,87 €
06100-31053	C	blu RAL5017	5	21	19	19	M3	22	10,5	5	10	6,87 €
06100-31055	C	grigio luce RAL 7035	5	21	19	19	M3	22	10,5	5	10	6,87 €
06100-31056	C	rosso traffico RAL 3020	5	21	19	19	M3	22	10,5	5	10	6,87 €
06100-31057	C	giallo navone RAL 1021	5	21	19	19	M3	22	10,5	5	10	6,87 €
06100-3206	C	grigio nerastro RAL 7021	6	26	23	23	M3	26	12	6	10	7,21 €
06100-32061	C	arancione RAL 2004	6	26	23	23	M3	26	12	6	10	7,21 €
06100-32062	C	verde segnale RAL6032	6	26	23	23	M3	26	12	6	10	7,21 €
06100-32063	C	blu RAL5017	6	26	23	23	M3	26	12	6	10	7,21 €
06100-32065	C	grigio luce RAL 7035	6	26	23	23	M3	26	12	6	10	7,21 €
06100-32066	C	rosso traffico RAL 3020	6	26	23	23	M3	26	12	6	10	7,21 €
06100-32067	C	giallo navone RAL 1021	6	26	23	23	M3	26	12	6	10	7,21 €
06100-3308	C	grigio nerastro RAL 7021	8	34	31	31	M4	36	17,5	7	14	8,49 €
06100-33081	C	arancione RAL 2004	8	34	31	31	M4	36	17,5	7	14	8,49 €
06100-33082	C	verde segnale RAL6032	8	34	31	31	M4	36	17,5	7	14	8,49 €
06100-33083	C	blu RAL5017	8	34	31	31	M4	36	17,5	7	14	8,49 €
06100-33085	C	grigio luce RAL 7035	8	34	31	31	M4	36	17,5	7	14	8,49 €
06100-33086	C	rosso traffico RAL 3020	8	34	31	31	M4	36	17,5	7	14	8,49 €
06100-33087	C	giallo navone RAL 1021	8	34	31	31	M4	36	17,5	7	14	8,49 €
