Spine di posizione di precisione in acciaio con manopola a sfera in plastica e perno di bloccaggio conico
 03182

Spine di posizione di precisione in acciaio con manopola a sfera...

 Indietro

Descrizione articolo/immagini prodotto

 Richiamare/filtrare tutti gli articoli
DescrizioneDescrizione del prodotto:Le spine di posizionamento con bussola sono la soluzione ideale per accelerare le funzioni di posizionamento e fissaggio. Grazie all'esecuzione precisa della spina di posizionamento e della bussola, si ottiene un'elevata precisione di ripetibilità nell'unione di due elementi.

Per le note tecniche consultare le istruzioni di montaggio e installazione.Materiale:Acciaio, manopola a sfera in resina termoplastica.Versione:temprato e rettificato, manopola a sfera colore grigio nerastro.Nota:Per le note tecniche consultare le istruzioni di montaggio e installazione.Nota disegno:

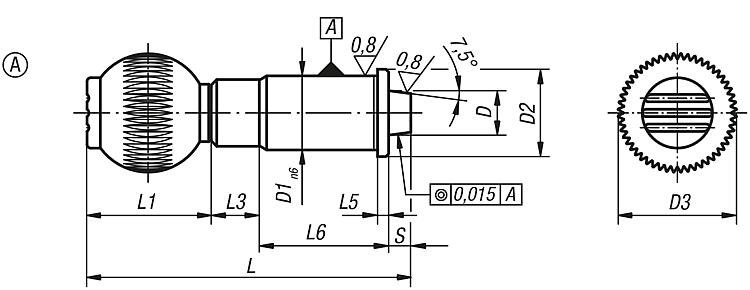

Forma A: Standard

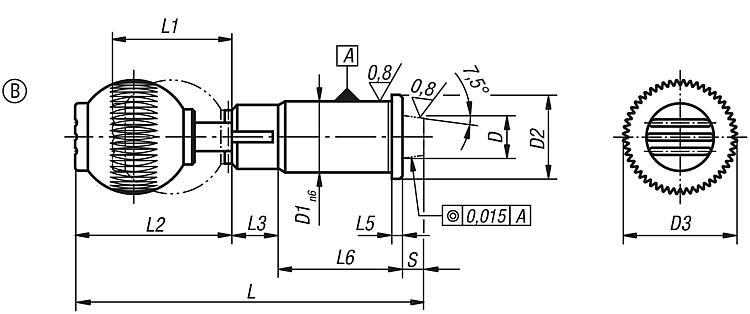

Forma B: bloccabile
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
Scheda tecnica 03182 Spine di posizione di precisione in acciaio con manopola a sfera in plastica e perno di bloccaggio conico 177 kB

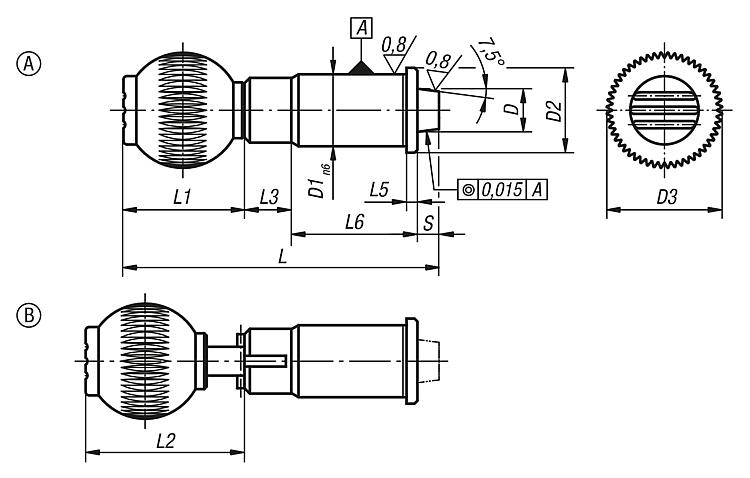

Disegni (sintesi completa)

Spine di posizione di precisione in acciaio con manopola a sfera in plastica e perno di bloccaggio conico

Spine di posizione di precisione in acciaio con manopola a sfera in plastica e perno di bloccaggio conico

 Maggiori informazioni

Disegni
Spine di posizione di precisione in acciaio con manopola a sfera in plastica e perno di bloccaggio conico

Selezione/filtro articoli
N. ordineFormaVersione 2DD1D2D3LL1L3L5L6Corsa
S		forza
elastica inizio
F1 ca. N		forza
elastica fine
F2 ca. N		Filettatura
interna manopola
a sfera		CADAcc.PrezzoOrdinare
03182-010Astandard101619257525132,53161929M6 86,77 €
03182-012Astandard1220233287331333562235M8 102,61 €
03182-016Astandard16252840102,541,51334263050M10 112,50 €
03182-020Astandard20303340110,541,51335064663M10 131,69 €
03182-025Astandard25384250130511336063973M10 151,20 €

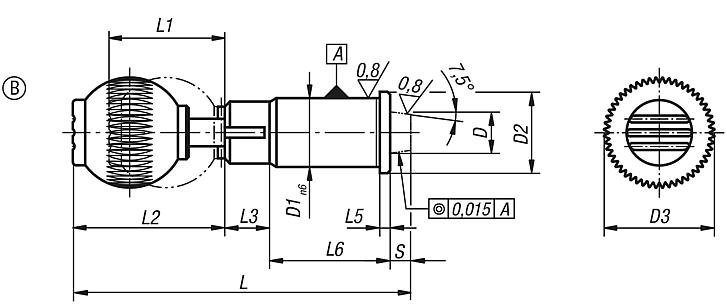

Spine di posizione di precisione in acciaio con manopola a sfera in plastica, perno di bloccaggio conico e incavo d'arresto

 Maggiori informazioni

Disegni
Spine di posizione di precisione in acciaio con manopola a sfera in plastica, perno di bloccaggio conico e incavo d'arresto

Selezione/filtro articoli
N. ordineFormaVersione 2DD1D2D3LL1L2L3L5L6Corsa
S		forza
elastica inizio
F1 ca. N		forza
elastica fine
F2 ca. N		Filettatura
interna manopola
a sfera		CADAcc.PrezzoOrdinare
03182-110Bbloccabile10161925752530,5132,53161929M6 92,63 €
03182-112Bbloccabile12202332873340,51333562235M8 109,91 €
03182-116Bbloccabile16252840102,541,5491334263050M10 119,85 €
03182-120Bbloccabile20303340110,541,5491335064663M10 140,96 €
03182-125Bbloccabile253842501305158,51336063973M10 166,04 €
