03090Spine di posizione in acciaio o acciaio inox con impugnatura a... |
Indietro |
|
|
DescrizioneMateriale:Modello in acciaio:
corpo filettato e perno di bloccaggio in acciaio automatico.
Versione in acciaio inox:
Corpo filettato 1.4305.
Perno di bloccaggio temprato 1.4034.
Perno di bloccaggio non temprato 1.4305.
Impugnatura a fungo in materiale termoplastico. Versione:Versione in acciaio:
Corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.
Versione in acciaio inox:
Corpo filettato lucido.
Perno di bloccaggio temprato e rettificato, lucido.
Perno di bloccaggio non temprato e rettificato, lucido.
Impugnatura a fungo in materiale termoplastico grigio nerastro RAL7021.Su richiesta:Versioni speciali.Nota disegno:Forma A: senza incavo d'arresto, senza controdado

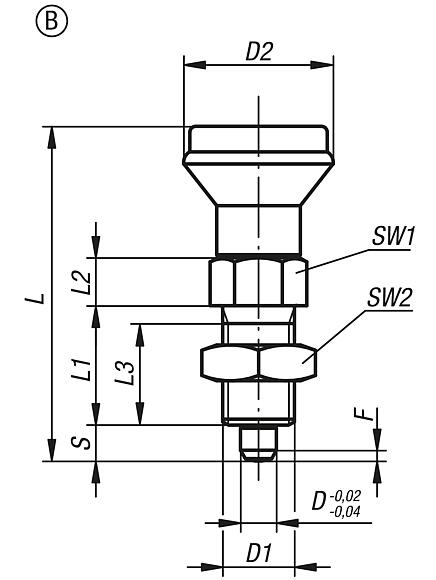

Forma B: senza incavo d'arresto, con controdado

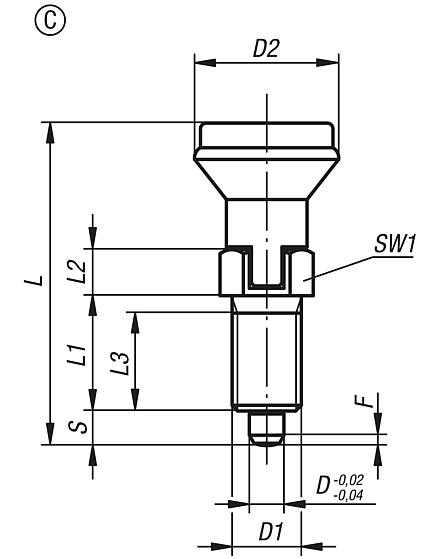

Forma C: con incavo d'arresto, senza controdado
Forma D: con incavo d'arresto, con controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, con coperchio, senza incavo d'arresto, senza controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Perno di bloccaggio | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-1105 | A | acciaio | temprato | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 |  |  | 8,00 € | | | 03090-1206 | A | acciaio | temprato | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 8,92 € | | | 03090-1308 | A | acciaio | temprato | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 10,88 € | | | 03090-1410 | A | acciaio | temprato | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 11,43 € | | | 03090-01105 | A | acciaio inox | temprato | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 13,17 € | | | 03090-01206 | A | acciaio inox | temprato | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 15,44 € | | | 03090-01308 | A | acciaio inox | temprato | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 19,50 € | | | 03090-01410 | A | acciaio inox | temprato | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 20,99 € | | | 03090-11105 | A | acciaio inox | non temprato | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 12,48 € | | | 03090-11206 | A | acciaio inox | non temprato | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 14,69 € | | | 03090-11308 | A | acciaio inox | non temprato | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 18,60 € | | | 03090-11410 | A | acciaio inox | non temprato | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 19,98 € | |
|
Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, con coperchio, senza incavo d'arresto, con controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Perno di bloccaggio | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-2105 | B | acciaio | temprato | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 8,17 € | | | 03090-2206 | B | acciaio | temprato | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 9,07 € | | | 03090-2308 | B | acciaio | temprato | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 11,27 € | | | 03090-2410 | B | acciaio | temprato | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 12,11 € | | | 03090-02105 | B | acciaio inox | temprato | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 14,00 € | | | 03090-02206 | B | acciaio inox | temprato | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 16,45 € | | | 03090-02308 | B | acciaio inox | temprato | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 20,87 € | | | 03090-02410 | B | acciaio inox | temprato | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 21,77 € | | | 03090-12105 | B | acciaio inox | non temprato | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 13,32 € | | | 03090-12206 | B | acciaio inox | non temprato | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 15,67 € | | | 03090-12308 | B | acciaio inox | non temprato | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 19,86 € | | | 03090-12410 | B | acciaio inox | non temprato | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 20,70 € | |
|
Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, con coperchio, con incavo d'arresto, senza controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Perno di bloccaggio | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-3105 | C | acciaio | temprato | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 10,10 € | | | 03090-3206 | C | acciaio | temprato | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 11,20 € | | | 03090-3308 | C | acciaio | temprato | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 12,78 € | | | 03090-3410 | C | acciaio | temprato | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 12,73 € | | | 03090-03105 | C | acciaio inox | temprato | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 14,69 € | | | 03090-03206 | C | acciaio inox | temprato | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 17,51 € | | | 03090-03308 | C | acciaio inox | temprato | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 22,54 € | | | 03090-03410 | C | acciaio inox | temprato | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 25,07 € | | | 03090-13105 | C | acciaio inox | non temprato | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 14,00 € | | | 03090-13206 | C | acciaio inox | non temprato | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 16,57 € | | | 03090-13308 | C | acciaio inox | non temprato | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 21,82 € | | | 03090-13410 | C | acciaio inox | non temprato | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 23,86 € | |
|
Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, con coperchio, con incavo d'arresto e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Perno di bloccaggio | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-4105 | D | acciaio | temprato | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 10,26 € | | | 03090-4206 | D | acciaio | temprato | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 11,41 € | | | 03090-4308 | D | acciaio | temprato | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 13,17 € | | | 03090-4410 | D | acciaio | temprato | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 13,33 € | | | 03090-04105 | D | acciaio inox | temprato | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 15,62 € | | | 03090-04206 | D | acciaio inox | temprato | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 18,41 € | | | 03090-04308 | D | acciaio inox | temprato | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 23,78 € | | | 03090-04410 | D | acciaio inox | temprato | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 25,51 € | | | 03090-14105 | D | acciaio inox | non temprato | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 14,81 € | | | 03090-14206 | D | acciaio inox | non temprato | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 17,43 € | | | 03090-14308 | D | acciaio inox | non temprato | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 22,70 € | | | 03090-14410 | D | acciaio inox | non temprato | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 24,27 € | |
|
