DescrizioneDescrizione del prodotto:Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto.
Le impugnature a T ergonomiche permettono una manipolazione facile con poco sforzo.Materiale:Modello in acciaio:
Perno di bloccaggio temprato:
Perno di bloccaggio in acciaio.
Corpo filettato in acciaio.
Modello in acciaio inox:
Perno di bloccaggio temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4034.
Impugnatura a T in materiale termoplastico colore grigio nerastro o rosso RAL3020. Versione:Modello in acciaio:
Perno di bloccaggio temprato, rettificato e brunito.
Corpo filettato brunito.
Modello in acciaio inox:
Perno di bloccaggio temprato, rettificato e non trattato.
Corpo filettato non trattato.Su richiesta:Versioni speciali.Accessori:Anelli distanziatori 03089.

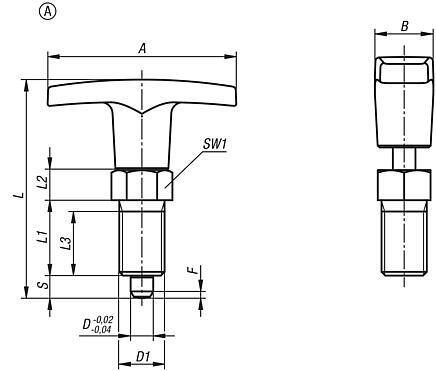

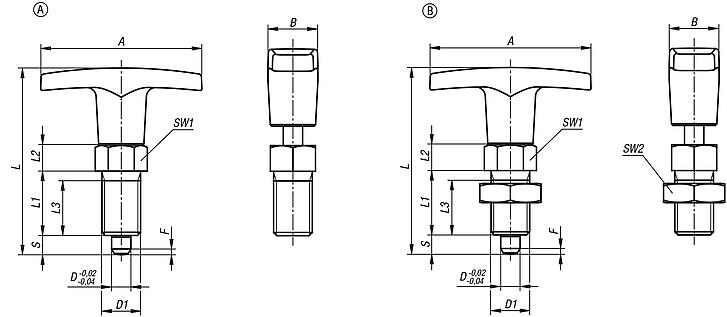

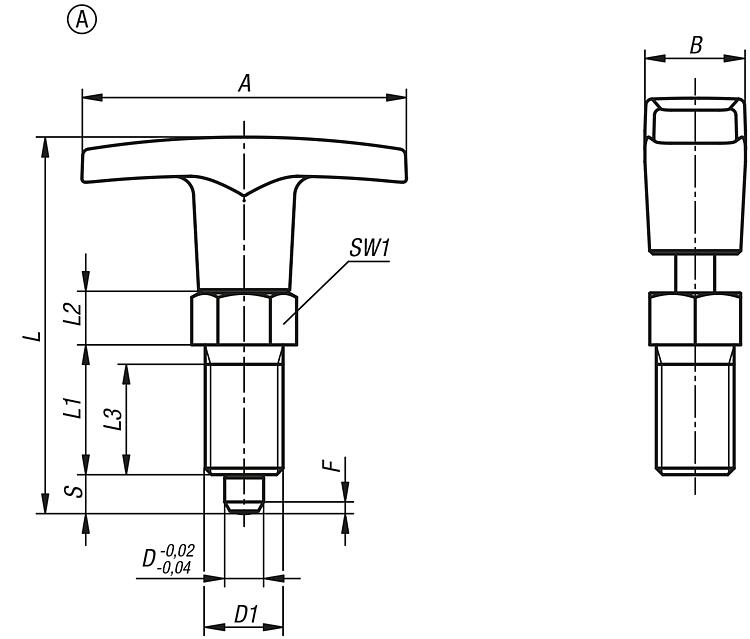

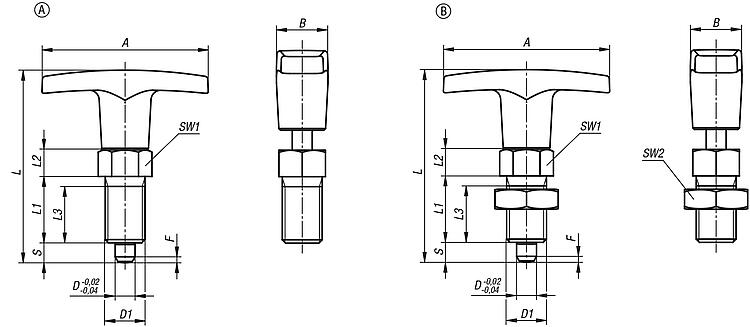

Kit di connettori per parti a parete sottile 03094-10.Nota disegno:Forma A: senza controdado

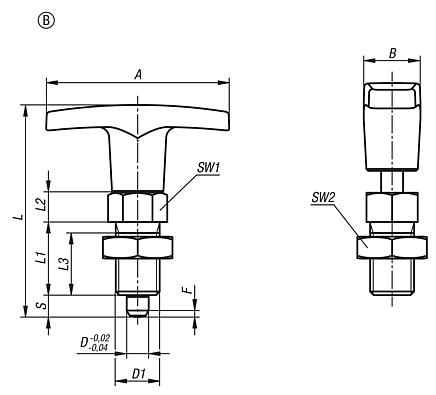

Forma B: con controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione in acciaio o acciaio inox con impugnatura a T in plastica, senza controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Colore
componenti | Forma | A | B | D | D1 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-5206 | acciaio | grigio nerastro RAL 7021 | A | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 |  | | 7,74 € | | | 03090-5308 | acciaio | grigio nerastro RAL 7021 | A | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 9,95 € | | | 03090-5410 | acciaio | grigio nerastro RAL 7021 | A | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 11,52 € | | | 03090-520684 | acciaio | rosso traffico RAL 3020 | A | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 7,74 € | | | 03090-530884 | acciaio | rosso traffico RAL 3020 | A | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 9,95 € | | | 03090-541084 | acciaio | rosso traffico RAL 3020 | A | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 11,52 € | | | 03090-05206 | acciaio inox | grigio nerastro RAL 7021 | A | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 13,37 € | | | 03090-05308 | acciaio inox | grigio nerastro RAL 7021 | A | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 17,76 € | | | 03090-05410 | acciaio inox | grigio nerastro RAL 7021 | A | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 24,25 € | | | 03090-0520684 | acciaio inox | rosso traffico RAL 3020 | A | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 13,37 € | | | 03090-0530884 | acciaio inox | rosso traffico RAL 3020 | A | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 17,76 € | | | 03090-0541084 | acciaio inox | rosso traffico RAL 3020 | A | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 24,25 € | |
|
Spine di posizione in acciaio o acciaio inox con impugnatura a T in plastica e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Colore
componenti | Forma | A | B | D | D1 | L | L1 | L2 | L3 | Corsa
S | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-6206 | acciaio | grigio nerastro RAL 7021 | B | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 7,96 € | | | 03090-6308 | acciaio | grigio nerastro RAL 7021 | B | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 10,59 € | | | 03090-6410 | acciaio | grigio nerastro RAL 7021 | B | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 12,09 € | | | 03090-620684 | acciaio | rosso traffico RAL 3020 | B | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 7,96 € | | | 03090-630884 | acciaio | rosso traffico RAL 3020 | B | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 10,59 € | | | 03090-641084 | acciaio | rosso traffico RAL 3020 | B | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 12,09 € | | | 03090-06206 | acciaio inox | grigio nerastro RAL 7021 | B | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 14,24 € | | | 03090-06308 | acciaio inox | grigio nerastro RAL 7021 | B | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 19,00 € | | | 03090-06410 | acciaio inox | grigio nerastro RAL 7021 | B | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 25,12 € | | | 03090-0620684 | acciaio inox | rosso traffico RAL 3020 | B | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 14,24 € | | | 03090-0630884 | acciaio inox | rosso traffico RAL 3020 | B | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 19,00 € | | | 03090-0641084 | acciaio inox | rosso traffico RAL 3020 | B | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 25,12 € | |
|
