        Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e sensore di stato, cablate

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate per impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale del perno è possibile spostarsi in un'altra posizione di arresto.
Se il disinnesto deve essere mantenuto per un periodo prolungato ed è necessario impedire il rientro del perno di bloccaggio, si consiglia l'impiego della forma C o della forma D.

Nelle spine di posizione con sensore di stato, lo stato di attivazione può essere rilevato elettronicamente e ulteriormente elaborato.
Materiale:

Modello in acciaio:
corpo filettato e perno di bloccaggio in acciaio automatico.

Versione in acciaio inox:
Corpo filettato 1.4305.
Perno di bloccaggio temprato 1.4034.
Perno di bloccaggio non temprato 1.4305.

Impugnatura a fungo in materiale termoplastico.

Versione:Versione in acciaio:
Corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.

Versione in acciaio inox:
Corpo filettato lucido.
Perno di bloccaggio temprato e rettificato, lucido.
Perno di bloccaggio non temprato e rettificato, lucido.

Impugnatura a fungo in materiale termoplastico grigio nerastro RAL7021.Nota:Il collegamento, ad esempio a un sistema di controllo della macchina, avviene tramite il cavo di collegamento del sensore integrato.

Il sensore di stato scatto quando il meccanismo si innesta, a una corsa pari a S – 1 mm.

La spina di posizione con sensore di stato non è indicata per la protezione delle persone.Dati tecnici:Sensore induttivo:
Commutazione in uscita: Contatto aperto PNP (NO)
Tensione d'esercizio 6 - 30 V DC
Corrente d'esercizio <100 mA
Distanza di commutazione 1 mm
Frequenza di commutazione <4000 Hz
Resistente al cortocircuito; sì
Protezione da inversione di polarità: sì
Grado di protezione: IP 67
Tipo di attacco: cavo PVC 2 m, poliuretano, con connettori a spina
Intervallo di temperatura: -10° C - +70°C

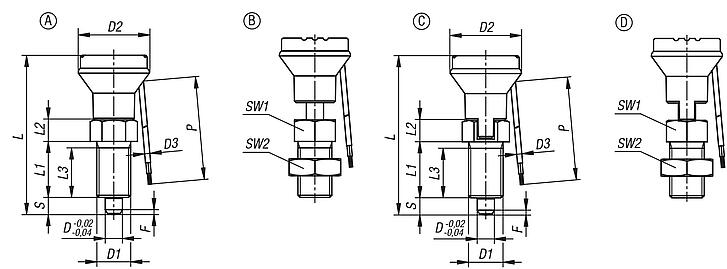

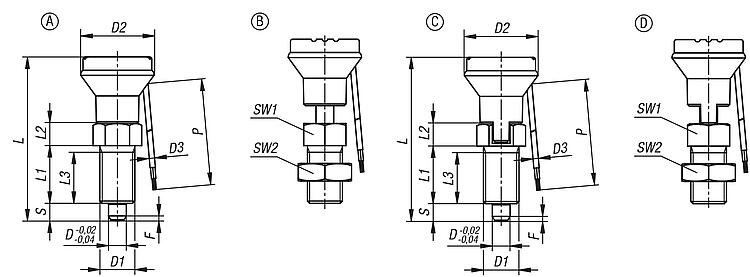

Omologazione: CE, c-UL-us, EACUtilizzo:La spina di posizione con sensore di stato consente all'utente di controllare il processo a seconda dell'azionamento. Inoltre è possibile garantire che il perno di bloccaggio si trovi nello stato di funzionamento desiderato.Su richiesta:Versioni speciali.Sicurezza:La spina di posizione con sensore di stato non è indicata per la protezione delle persone.Nota disegno:

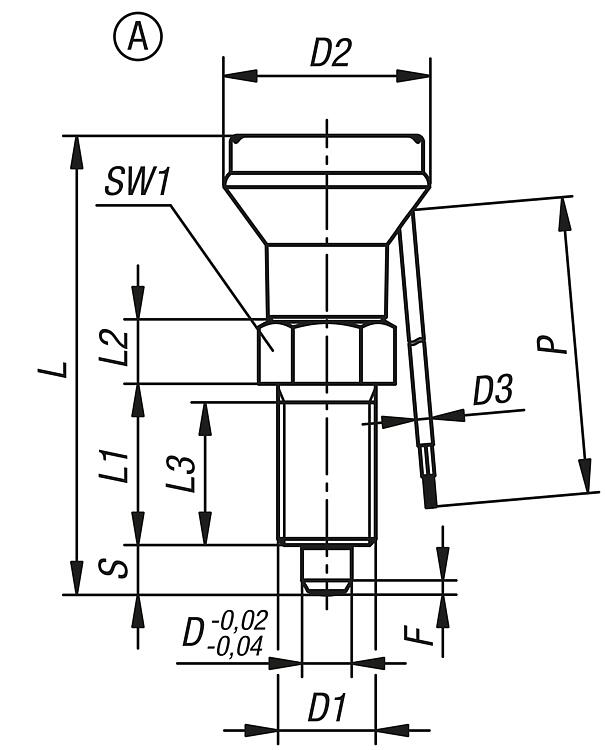

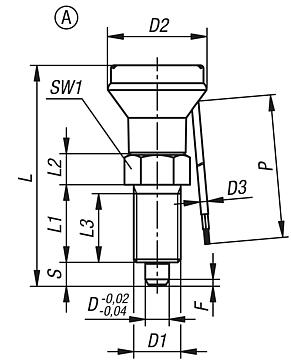

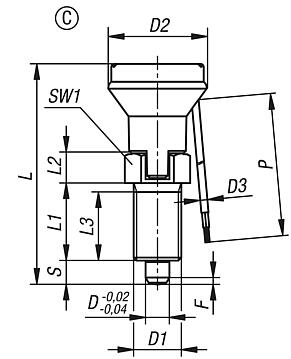

Forma A: senza incavo d'arresto, senza controdado

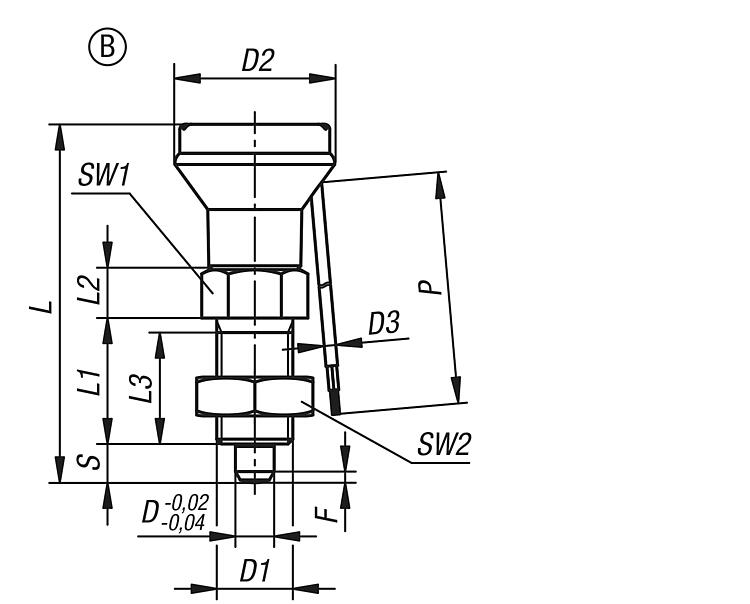

Forma B: senza incavo d'arresto, con controdado

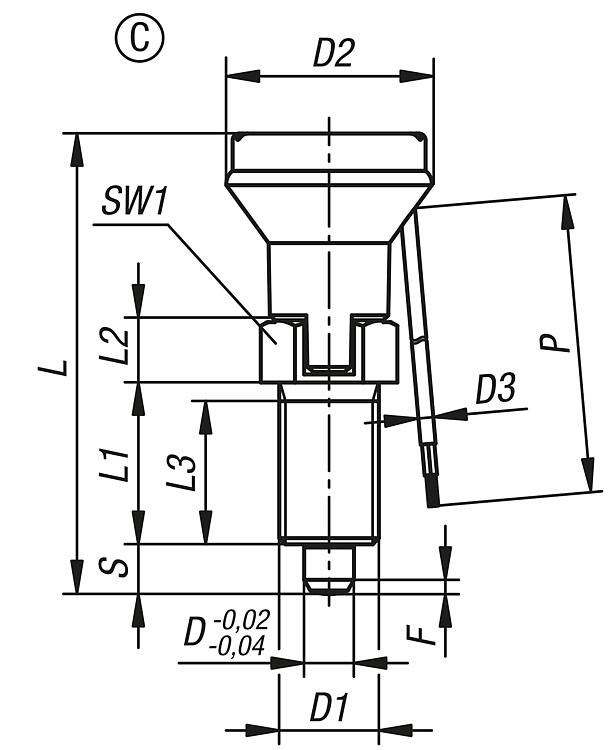

Forma C: con incavo d'arresto, senza controdado

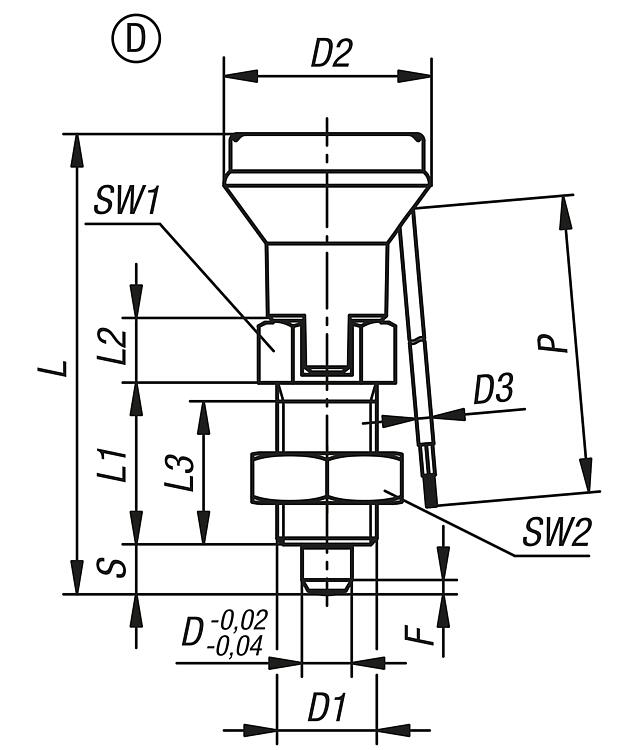

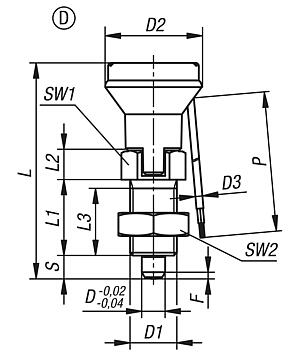

Forma D: con incavo d'arresto, con controdado

P = lunghezza cavo

BN = marrone
BK = nero
BU = blu

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03090-20 Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e sensore di stato, cablate

371 kB

Disegni (sintesi completa)
