03090-01Spine di posizione in acciaio o acciaio inox con sensore di... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate per impedire una modifica della posizione d'arresto per effetto di forze trasversali.
Esempi a tale proposito sono il bloccaggio in lunghezza e in altezza e il bloccaggio della posizione nel montaggio di macchine, apparecchi, mobili e veicoli speciali.
Nelle spine di posizione con sensore di stato è possibile la rilevazione elettronica e l'ulteriore elaborazione dello stato di attivazione.
La trasmissione dello stato di attivazione è effettuata senza fili tramite Bluetooth a una periferica mobile o al gateway 85875.
La combinazione di spine di posizione con sensore di stato e gateway serve per l'ulteriore elaborazione del segnale, per esempio in un controllore macchina.
La spina di posizione è alimentata da una cella a bottone integrata che può essere sostituita se necessario.Materiale:Modello in acciaio:
Boccola filettata e perno di bloccaggio in acciaio automatico.
Modello in acciaio inox:
Perno di bloccaggio temprato:
Boccola filettata 1.4305.
Perno di bloccaggio 1.4034.
Perno di bloccaggio non temprato:
Boccola filettata 1.4305.
Perno di bloccaggio 1.4305.
Pomello e coperchio in termoplastica. Versione:Versione in acciaio:
Corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.
Versione in acciaio inox:
Corpo filettato lucido.
Perno di bloccaggio temprato, rettificato e lucido.
Perno di bloccaggio non temprato, rettificato e lucido.
Pomello a fungo grigio nerastro RAL 7021.
Coperchio grigio traslucido.Dati tecnici:Vedi sezione Download, Nota tecnica.Utilizzo:La spina di posizione con sensore di stato consente all'utente di controllare il processo a seconda dell'azionamento. Inoltre è possibile garantire che il perno di bloccaggio si trovi nello stato di funzionamento desiderato.Vantaggi:Trasmissione senza fili dello stato dell'azionamento.
Eliminazione di costosi cablaggi.
La gestione intelligente della batteria consente tempi di utilizzo prolungati.

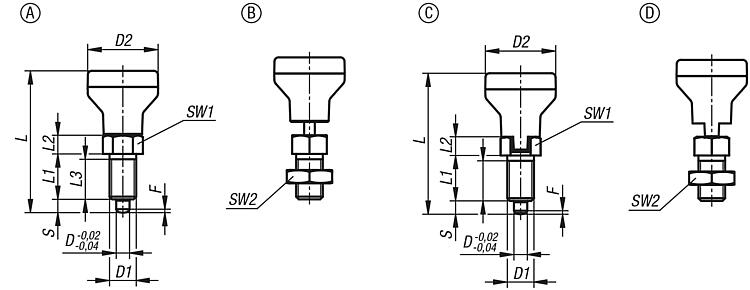

Nessun profilo di disturbo.Accessori:Gateway 85875Sicurezza:La spina di posizione con sensore di stato non è indicata per la protezione delle persone.Nota disegno:Forma A: senza incavo d'arresto, senza controdado

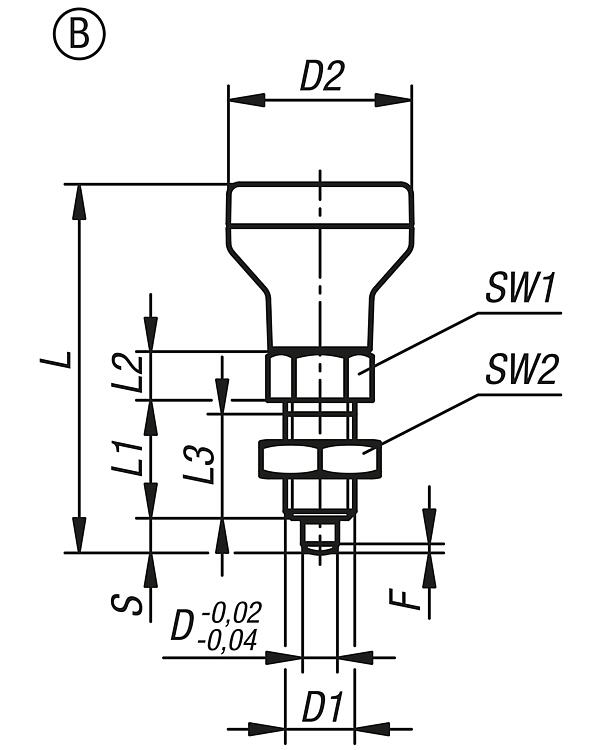

Forma B: senza incavo d'arresto, con controdado

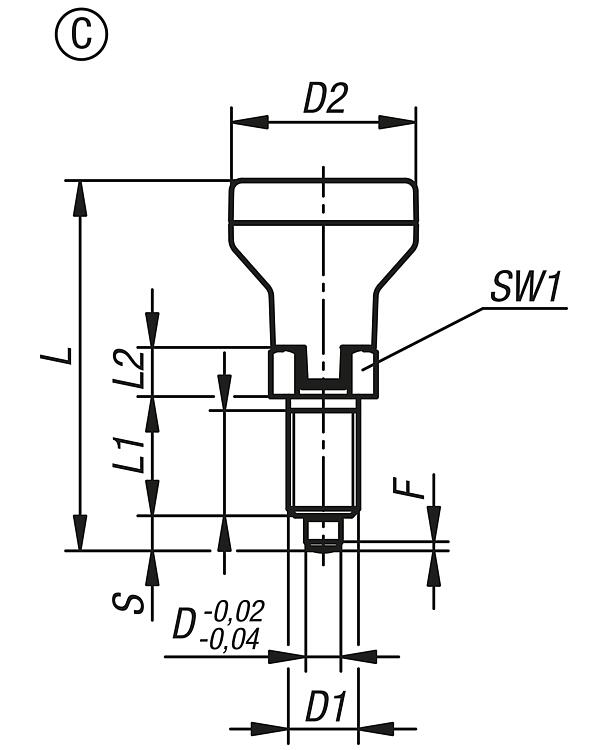

Forma C: con incavo d'arresto, senza controdado

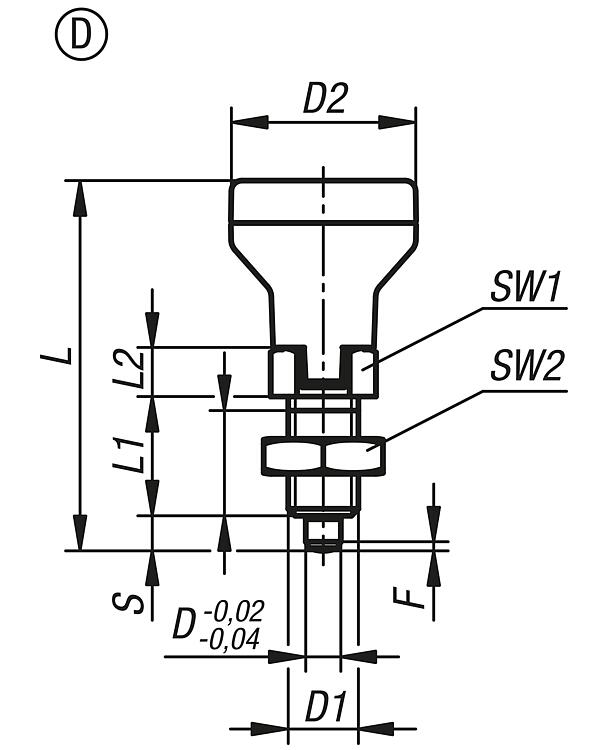

Forma D: con incavo d'arresto, con controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione in acciaio o acciaio inox con sensore di stato e impugnatura a fungo in plastica |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | D
| D1 | D2 | Corsa
S | L | L1 | L2 | L3 | SW1 | F x 30° | Corsa
S | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-01-1105 | A | acciaio | temprato | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 |  | | attualmente non disponibile | | | 03090-01-1206 | A | acciaio | temprato | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | 135,68 € | | | 03090-01-1308 | A | acciaio | temprato | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | 137,05 € | | | 03090-01-1410 | A | acciaio | temprato | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | 141,16 € | | | 03090-01-1412 | A | acciaio | temprato | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | 143,90 € | | | 03090-01-01105 | A | acciaio inox | temprato | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | attualmente non disponibile | | | 03090-01-01206 | A | acciaio inox | temprato | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | 143,90 € | | | 03090-01-01308 | A | acciaio inox | temprato | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | 148,01 € | | | 03090-01-01410 | A | acciaio inox | temprato | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | 150,75 € | | | 03090-01-01412 | A | acciaio inox | temprato | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | 153,50 € | | | 03090-01-11105 | A | acciaio inox | non temprato | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | attualmente non disponibile | | | 03090-01-11206 | A | acciaio inox | non temprato | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | 143,90 € | | | 03090-01-11308 | A | acciaio inox | non temprato | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | 148,01 € | | | 03090-01-11410 | A | acciaio inox | non temprato | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | 150,75 € | | | 03090-01-11412 | A | acciaio inox | non temprato | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | 153,50 € | |
|
Spine di posizione in acciaio o acciaio inox con sensore di stato, impugnatura a fungo in plastica e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | D
| D1 | D2 | Corsa
S | L | L1 | L2 | L3 | SW1 | SW2 | F x 30° | Corsa
S | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-01-2105 | B | acciaio | temprato | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | attualmente non disponibile | | | 03090-01-2206 | B | acciaio | temprato | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | 135,68 € | | | 03090-01-2308 | B | acciaio | temprato | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | 137,05 € | | | 03090-01-2410 | B | acciaio | temprato | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | 141,16 € | | | 03090-01-2412 | B | acciaio | temprato | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | 143,90 € | | | 03090-01-02105 | B | acciaio inox | temprato | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | attualmente non disponibile | | | 03090-01-02206 | B | acciaio inox | temprato | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | 143,90 € | | | 03090-01-02308 | B | acciaio inox | temprato | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | 148,01 € | | | 03090-01-02410 | B | acciaio inox | temprato | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | 150,75 € | | | 03090-01-02412 | B | acciaio inox | temprato | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | 153,50 € | | | 03090-01-12105 | B | acciaio inox | non temprato | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | attualmente non disponibile | | | 03090-01-12206 | B | acciaio inox | non temprato | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | 143,90 € | | | 03090-01-12308 | B | acciaio inox | non temprato | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | 148,01 € | | | 03090-01-12410 | B | acciaio inox | non temprato | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | 150,75 € | | | 03090-01-12412 | B | acciaio inox | non temprato | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | 153,50 € | |
|
Spine di posizione in acciaio o acciaio inox con sensore di stato, impugnatura a fungo in plastica e incavo d'arresto |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | D
| D1 | D2 | Corsa
S | L | L1 | L2 | L3 | SW1 | F x 30° | Corsa
S | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-01-3105 | C | acciaio | temprato | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | attualmente non disponibile | | | 03090-01-3206 | C | acciaio | temprato | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | 139,81 € | | | 03090-01-3308 | C | acciaio | temprato | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | 141,16 € | | | 03090-01-3410 | C | acciaio | temprato | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | 145,27 € | | | 03090-01-3412 | C | acciaio | temprato | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | 148,01 € | | | 03090-01-03105 | C | acciaio inox | temprato | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | attualmente non disponibile | | | 03090-01-03206 | C | acciaio inox | temprato | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | 148,01 € | | | 03090-01-03308 | C | acciaio inox | temprato | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | 152,13 € | | | 03090-01-03410 | C | acciaio inox | temprato | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | 154,86 € | | | 03090-01-03412 | C | acciaio inox | temprato | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | 157,61 € | | | 03090-01-13105 | C | acciaio inox | non temprato | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 1,3 | 5 | 5 | 12 | | | attualmente non disponibile | | | 03090-01-13206 | C | acciaio inox | non temprato | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 1,8 | 6 | 6 | 14 | | | 148,01 € | | | 03090-01-13308 | C | acciaio inox | non temprato | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 2,3 | 8 | 15 | 35 | | | 152,13 € | | | 03090-01-13410 | C | acciaio inox | non temprato | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 2,8 | 10 | 15 | 34 | | | 154,86 € | | | 03090-01-13412 | C | acciaio inox | non temprato | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 2,8 | 12 | 15 | 39 | | | 157,61 € | |
|
Spine di posizione in acciaio o acciaio inox con sensore di stato, impugnatura a fungo in plastica, incavo d'arresto e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | D
| D1 | D2 | Corsa
S | L | L1 | L2 | L3 | SW1 | SW2 | F x 30° | Corsa
S | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-01-4105 | D | acciaio | temprato | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | attualmente non disponibile | | | 03090-01-4206 | D | acciaio | temprato | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | 139,81 € | | | 03090-01-4308 | D | acciaio | temprato | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | 141,16 € | | | 03090-01-4410 | D | acciaio | temprato | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | 145,27 € | | | 03090-01-4412 | D | acciaio | temprato | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | 148,01 € | | | 03090-01-04105 | D | acciaio inox | temprato | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | attualmente non disponibile | | | 03090-01-04206 | D | acciaio inox | temprato | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | 148,01 € | | | 03090-01-04308 | D | acciaio inox | temprato | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | 152,13 € | | | 03090-01-04410 | D | acciaio inox | temprato | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | 154,86 € | | | 03090-01-04412 | D | acciaio inox | temprato | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | 157,61 € | | | 03090-01-14105 | D | acciaio inox | non temprato | 5 | M10x1 | 35 | 5 | 57 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 5 | 12 | | | attualmente non disponibile | | | 03090-01-14206 | D | acciaio inox | non temprato | 6 | M12x1,5 | 35 | 6 | 62 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 6 | 14 | | | 148,01 € | | | 03090-01-14308 | D | acciaio inox | non temprato | 8 | M16x1,5 | 35 | 8 | 76 | 26 | 10 | 23 | 19 | 24 | 2,3 | 8 | 15 | 35 | | | 152,13 € | | | 03090-01-14410 | D | acciaio inox | non temprato | 10 | M20x1,5 | 35 | 10 | 82 | 28 | 12 | 25 | 22 | 30 | 2,8 | 10 | 15 | 34 | | | 154,86 € | | | 03090-01-14412 | D | acciaio inox | non temprato | 12 | M20x1,5 | 35 | 12 | 86 | 28 | 14 | 25 | 22 | 30 | 2,8 | 12 | 15 | 39 | | | 157,61 € | |
|
