03192Imbastitori a sfere in acciaio o acciaio inox senza testa con... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alloggiamento e pulsante in acciaio o acciaio inox.
Sfera, molla di compressione e anello d'arresto in acciaio inox.
O-ring FKM.Versione:Alloggiamento nichelato o non trattato.Pulsante trattato termicamente e nichelato.

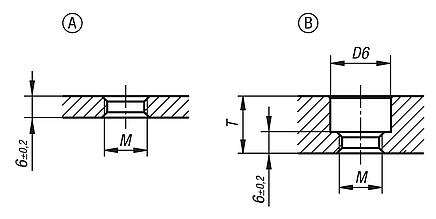

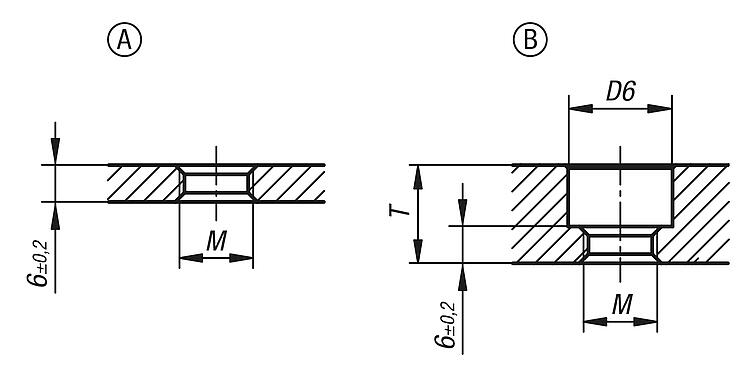

Sfera trattata termicamente.Nota:Dimensioni di montaggio per Forma A: spessore della piastra 6 mm.
Dimensioni di montaggio per Forma B: spessore della piastra da 6 a 16 mm.

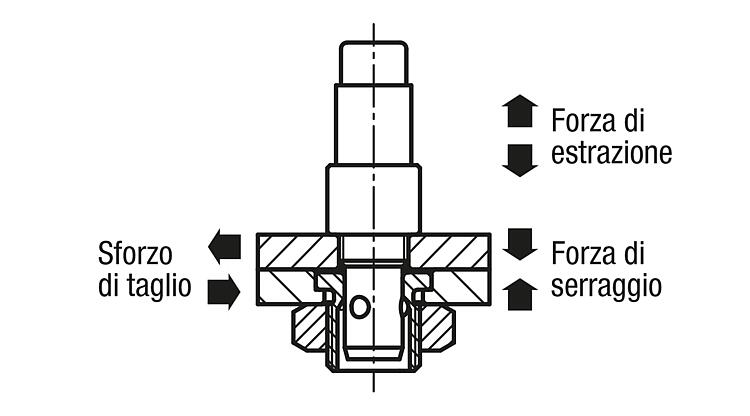

Se la forza di tenuta viene superata, si forma uno spazio superiore a 0,1 mm tra le piastre.
Attenzione:Le forze di estrazione indicate valgono solo in combinazione con la bussola portamaschi 03192-02.Accessori:Bussola portamaschi 03192-02.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | D | D1 | D2 | D3 | M | L1 | L2 | L5 | H | H1 | SW | D6 | T
max. | Forza
di serraggio
N | Forza di
bloccaggio
N | Sforzo di
taglio
kN | Forza di
estrazione F
kN | Resistenza alle
alte temperature
| Stato | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03192-6212 | acciaio | 12 | 6 | 12 | 8 | M8x1,25 | 19 | 21 | 13,5 | 22 | 17,5 | 10 | 13 | 10 | 90 | 30 | 3 | 0,5 | ≤180 °C | in uscita |  | | 27,91 € | | | 03192-10242 | acciaio | 16 | 10 | 16 | 11 | M12x1,5 | 21,5 | 23,5 | 16 | 34,4 | 28 | 13 | 17 | 16 | 150 | 50 | 9 | 1,5 | ≤180 °C | in uscita | | | 30,23 € | | | 03192-16212 | acciaio inox | 12 | 6 | 12 | 8 | M8x1,25 | 19 | 21 | 13,5 | 22 | 17,5 | 10 | 13 | 10 | 90 | 30 | 3 | 0,5 | ≤180 °C | | | | 33,32 € | | | 03192-110242 | acciaio inox | 16 | 10 | 16 | 11 | M12x1,5 | 21,5 | 23,5 | 16 | 34,4 | 28 | 13 | 17 | 16 | 150 | 50 | 9 | 1,5 | ≤180 °C | | | | 34,72 € | |
