        Imbastitori a sfera in acciaio inox, retrattili, versione pesante con azionamento rotativo e manopola in acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Alloggiamento in acciaio inox 1.4305.
Perno in acciaio
Manopola in acciaio inox 1.4301.

Versione:Acciaio inox non trattato.
Acciaio, nichelato.Nota:Le viti di fissaggio M2 o M3 in acciaio inox sono fornite in dotazione.
Opzione di montaggio 1 per spessore piastra di 6 mm.
Opzione di montaggio 2 per spessore piastra da > 6 a 20 mm.

Se la forza di tenuta viene superata, si genera uno spazio superiore a 0,1 mm tra le piastre.
Modalità di utilizzoAssicurarsi che la manopola sia in posizione "OFF" e che il perno sia retratto.
Far scorrere o posizionare l'imbastitore a sfere sopra la boccola di alloggiamento. Premere la manopola verso il basso e ruotare in posizione "ON". A bloccaggio completo, si sentirà un clic.Accessori:Bussola portamaschi in acciaio per imbastitori a sfere 03191-95.Nota disegno:

1) Possibilità di montaggio 1
2) Possibilità di montaggio 2
3) Piastra

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03191-91 Imbastitori a sfera in acciaio inox, retrattili, versione pesante con azionamento rotativo e manopola in acciaio inox

290 kB

Disegni

Selezione/filtro articoli

N. ordine	Versione 2	D	D1	D2	D3	D4	D5	D6	D7	D8	H	H1	H2	L1	L2	M	T	T1	T2	CAD	Acc.	Prezzo	Ordinare
03191-91-11218	perno in acciaio	16	12	27	35	23	16	28	4,4	2,4	52	10	35	5,5	17,5	M2x4	6	6-16	2,5			218,68 €
03191-91-11622	perno in acciaio	20	16	36	50	30	20	37	6,5	3,4	66	14	44	5,5	21,5	M3x6	6	6-20	2,5			251,47 €

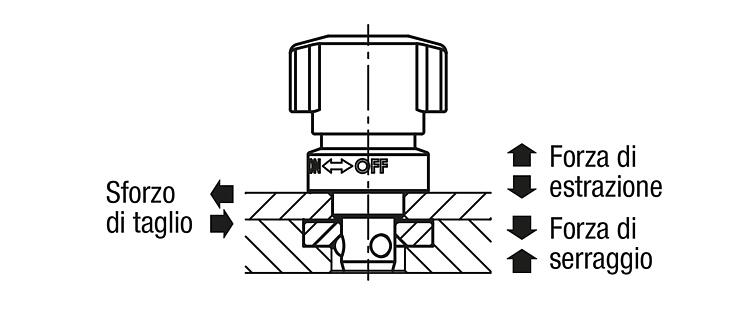

N. ordine	Versione 2	Sforzo di taglio kN	Forza di bloccaggio N	Forza di estrazione F kN	Forza di serraggio N	Resistenza alle alte temperature	CAD	Acc.	Prezzo	Ordinare
03191-91-11218	perno in acciaio	10	1000	4	2500	≤180 °C			218,68 €
03191-91-11622	perno in acciaio	15	2000	8	5000	≤180 °C			251,47 €

N. ordine	Denominazione	Versione 1	Versione 2	Tipo di stampo	CAD	Acc.	Prezzo	Ordinare
03191-91-11218	Perno Autobloccante A Sfere	versione pesante	perno in acciaio	-			218,68 €
03191-91-11622	Perno Autobloccante A Sfere	versione pesante	perno in acciaio	-			251,47 €
