Bulloni di fissaggio in acciaio inox per chiusure a un quarto di giro

03192-09

Bulloni di fissaggio in acciaio inox per chiusure a un quarto di...

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Pressori a molla Spine di posizionamento Battute Elementi di centraggio e di posizionamento Fissaggi Tasselli
      - Imbastitore a sfere
        Bulloni di fissaggio in acciaio inox per chiusure a un quarto di giro

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio inox.Versione:temprato.Nota:Possibilità di montaggio 1 con bullone di fissaggio Forma A per spessore piastra 6 mm e con bullone di fissaggio Forma B per spessore piastra 9 mm.
Possibilità di montaggio 2 con bullone di fissaggio Forma A per spessore piastra da > 6 a 20 mm e con bullone di fissaggio Forma B per spessore piastra da > 9 a 20 mm.

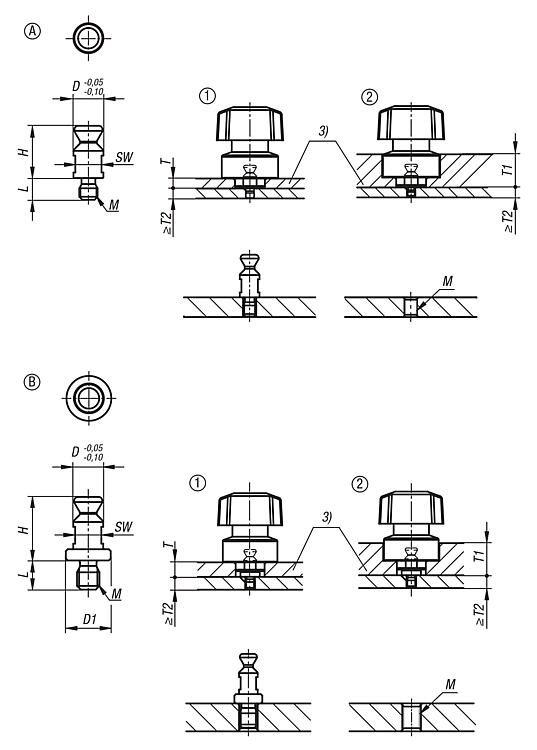

Il colore può differire dall'immagine a causa dell'indurimento.Modalità di utilizzoRuotare e stringere il bullone di fissaggio nella filettatura. Vedere schema di montaggio.Nota disegno:

1) Opzione di montaggio 1
2) Opzione di montaggio 2
3) Piastra

Particolarità:

Acciaio inox

RoHS

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03192-09 Bulloni di fissaggio in acciaio inox per chiusure a un quarto di giro

Disegni (sintesi completa)

Bulloni di fissaggio in acciaio inox per chiusure a un quarto di giro

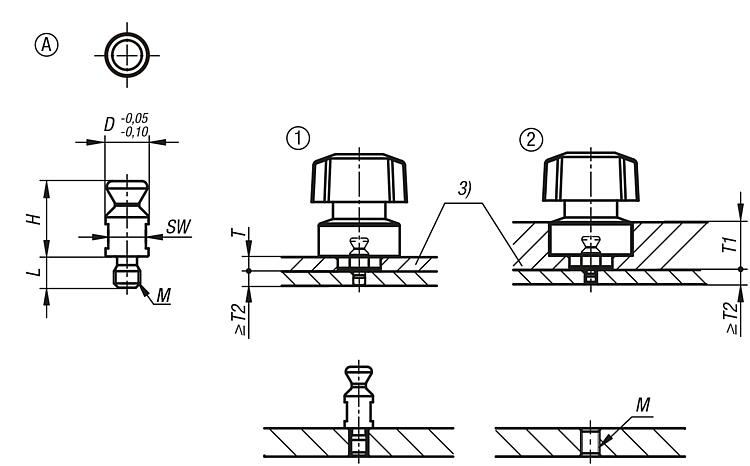

Bulloni di fissaggio in acciaio inox per chiusure a un quarto di giro, Forma A

Maggiori informazioni

Disegni

Bulloni di fissaggio in acciaio inox per chiusure a un quarto di giro, Forma A

Selezione/filtro articoli

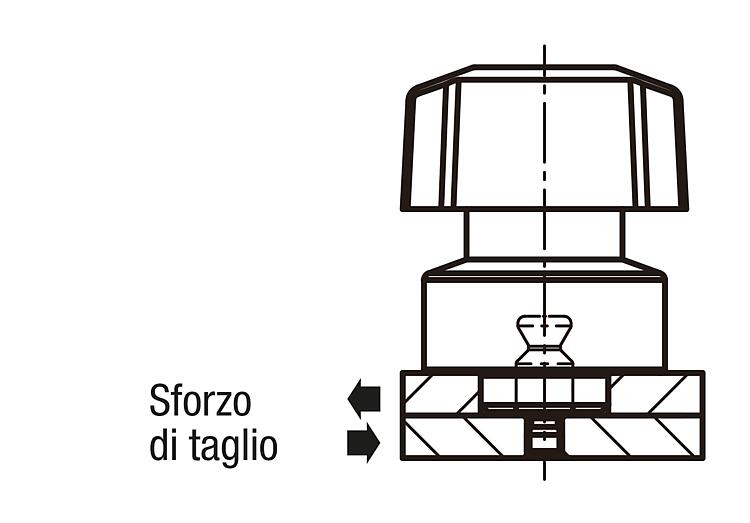

N. ordine	Forma	L	D	H	M	T	T1	T2	SW	Sforzo di taglio kN	CAD	Acc.	Prezzo	Ordinare
03192-09-06041	A	5,8	6	13	M4	6	6-20	6	5	1,1			12,09 €
03192-09-08051	A	5,8	8	14	M5	6	6-20	6	7	1,8			13,01 €

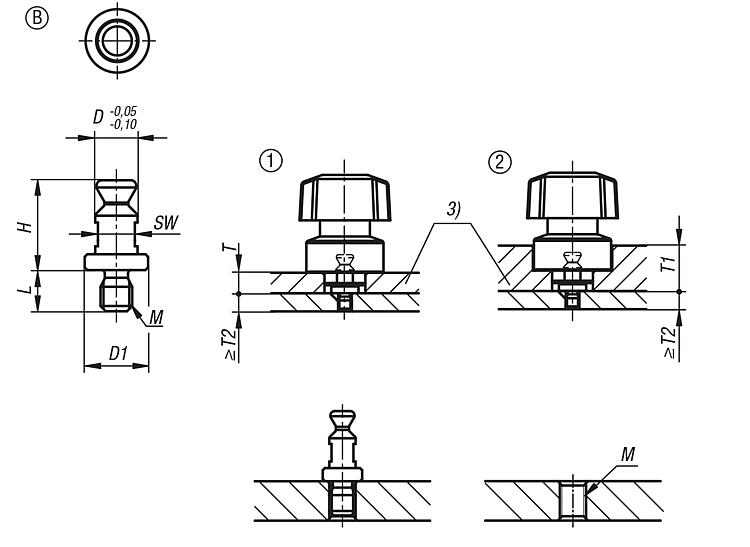

Bulloni di fissaggio in acciaio inox per chiusure a un quarto di giro, Forma B

Maggiori informazioni

Disegni

Bulloni di fissaggio in acciaio inox per chiusure a un quarto di giro, Forma B

Selezione/filtro articoli

N. ordine	Forma	L	D	D1	H	M	T	T1	T2	SW	Sforzo di taglio kN	CAD	Acc.	Prezzo	Ordinare
03192-09-06051	B	7,8	6	9	16	M5	9	9-20	8	5	1,8			14,88 €
03192-09-06061	B	7,8	6	9	16	M6	9	9-20	8	5	2,5			14,88 €
03192-09-08061	B	7,8	8	12	17	M6	9	9-20	8	7	2,5			15,80 €
