Imbastitori a sfera in acciaio, versione pesante, con azionamento rotativo e testa rotante in acciaio inox
Descrizione articolo/immagini prodotto
DescrizioneMateriale:Alloggiamento e perno in acciaio. Testa rotante in acciaio inox.Versione:Alloggiamento e perno nichelati. Testa rotante grezza.Nota:Le viti di fissaggio M2 o M3 in acciaio inox sono fornite in dotazione. Opzione di montaggio 1 per spessore piastra di 6 mm. Opzione di montaggio 2 per spessore piastra da > 6 a 20 mm.

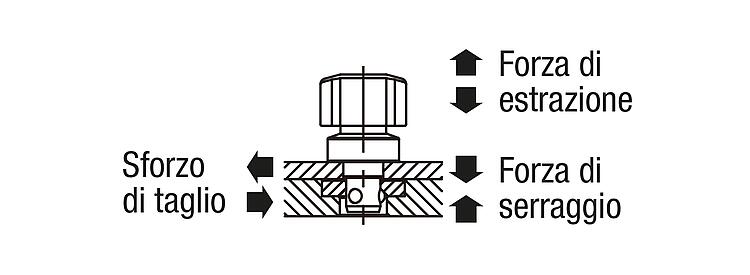

Se la forza di tenuta viene superata, si genera uno spazio superiore a 0,1 mm tra le piastre.Modalità di utilizzoAssicurarsi che la testa rotante sia in posizione "OFF". Inserire l'imbastitore a sfera nella boccola di posizionamento e ruotare la testa rotante in posizione "ON". Quando il bloccaggio è completo, si sente un clic.Accessori:Bussola portamaschi in acciaio per imbastitori a sfere 03191-95.Nota disegno:
1) Opzione di montaggio 1 2) Opzione di montaggio 2 3) Piastra
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
