        Imbastitori a sfera con azionamento a rotazione e testa orientabile in plastica o acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento in acciaio inox.
Perno in acciaio o acciaio inox.
Manopola termoplastica in PA (poliammide) o in acciaio inox.
Sfera e molla in acciaio inox.Versione:Alloggiamento lucido.
Perni in acciaio trattato termicamente e nichelato.
Perni in acciaio inox trattato termicamente.
Manopola girevole rinforzata con fibra di vetro, nero o lucido.
Sfera trattata termicamenteNota:Opzione di montaggio 1 per spessore piastra di 6 o 12 mm.
Opzione di montaggio 2 per spessore piastra fino a 20 mm.
Viti di fissaggio M2 o M3 incluse.

Se la forza di tenuta viene superata, si forma uno spazio superiore a 0,1 mm tra le piastre.
Attenzione:Le forze di estrazione indicate valgono solo in combinazione con la bussola portamaschi 03192-02.Accessori:Bussola portamaschi 03192-02.Nota disegno:

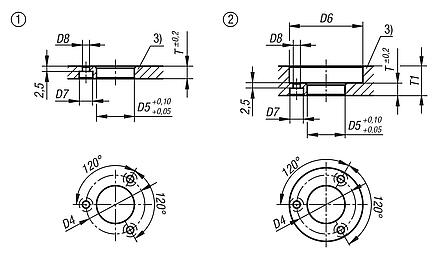

1) Possibilità di montaggio 1
2) Possibilità di montaggio 2
3) Piastra

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03192-01 Imbastitori a sfera con azionamento a rotazione e testa orientabile in plastica o acciaio inox

277 kB

Nota tecnica per imbastitori a sfere e bussola portamaschi

157 kB

Disegni

Selezione/filtro articoli

N. ordine	Materiale componenti	Versione 2	D	D1	D2	D3	D4	H	H1	L2	L5	M	D5	D6	D7	D8	T	T1	Forza di serraggio N	Forza di bloccaggio N	Sforzo di taglio kN	Forza di estrazione F kN	Resistenza alle alte temperature	Prezzo
03192-01-620	poliammide	perno in acciaio	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	90	30	3	0,5	≤130 °C	37,38 €
03192-01-1022	poliammide	perno in acciaio	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	150	50	9	1,5	≤130 °C	39,24 €
03192-01-1028	poliammide	perno in acciaio	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	150	50	9	1,5	≤130 °C	39,24 €
03192-01-1620	acciaio inox	perno in acciaio inox	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	90	30	3	0,5	≤130 °C	60,62 €
03192-01-11022	acciaio inox	perno in acciaio inox	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	150	50	9	1,5	≤130 °C	63,41 €
03192-01-11028	acciaio inox	perno in acciaio inox	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	150	50	9	1,5	≤130 °C	63,41 €
