03192-10Chiusure a torsione in acciaio inossidabile, con azionamento... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Le chiusure servono per la sostituzione e la chiusura rapida e semplice di apparecchi o sportelli.
Il serraggio senza attrezzi abbrevia i tempi di allestimento.Materiale:Alloggiamento in acciaio inox.
Manopola in termoplastica PA (poliammide) o in acciaio inox.Versione:Alloggiamento non trattato.
Pulsante PA rinforzato con fibra di vetro.
Manopola acciaio inox non trattato.Nota:Le viti di fissaggio M2 o M3 in acciaio inox sono fornite in dotazione.
Opzione di montaggio 1 per spessore piastra di 6 mm.
Opzione di montaggio 2 per spessore piastra da > 6 a 14 mm.

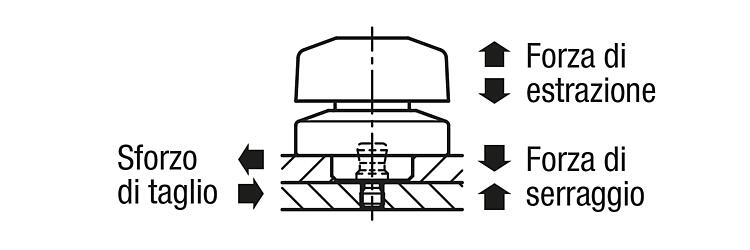

Se la forza di tenuta viene superata, si genera uno spazio superiore a 0,1 mm tra le piastre.
Modalità di utilizzoAssicurarsi che la manopola sia in posizione "OFF".
Posizionare il dispositivo di chiusura sopra il perno di bloccaggio e ruotare la manopola in posizione "ON".
Un click indicherà che il bloccaggio è completo.Accessori:Bullone di fissaggio 03192-25.Nota disegno:1) Possibilità di montaggio 1
2) Possibilità di montaggio 2
3) Piastra
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Chiusure a torsione in acciaio inossidabile, con azionamento rotativo e testa orientabile in plastica |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
componenti | D | D1 | D2 | D3 | D4 | H | H1 | H2 | M | D5 | D6 | D7 | D8 | T | T1 | T2 | Forza
di serraggio
N | Forza
di bloccaggio
N | Sforzo di
taglio
kN | Forza di
estrazione F
kN | Resistenza alle
alte temperature
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 03192-10-14 | poliammide | 6 | 14 | 25 | 25 | 21 | 23 | 6,5 | 5,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 2,5 | 110 | 7 | 1,1 | 0,25 | ≤130 °C |  | | 38,80 € | | | 03192-10-18 | poliammide | 8 | 18 | 34 | 34 | 28 | 28 | 10 | 5,5 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 2,5 | 150 | 9 | 1,8 | 0,4 | ≤130 °C | | | 40,68 € | |
|
Chiusure a torsione in acciaio inossidabile, con azionamento rotativo e testa orientabile in acciaio inox |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
componenti | D | D1 | D2 | D3 | D4 | H | H1 | H2 | M | D5 | D6 | D7 | D8 | T | T1 | T2 | Forza
di serraggio
N | Forza
di bloccaggio
N | Sforzo di
taglio
kN | Forza di
estrazione F
kN | Resistenza alle
alte temperature
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 03192-10-114 | acciaio inox | 6 | 14 | 25 | 25 | 21 | 23 | 6,5 | 5,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 2,5 | 110 | 7 | 1,1 | 0,25 | ≤200 °C | | | 61,53 € | | | 03192-10-118 | acciaio inox | 8 | 18 | 34 | 34 | 28 | 28 | 10 | 5,5 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 2,5 | 150 | 9 | 1,8 | 0,4 | ≤200 °C | | | 64,37 € | |
|
