03099-21Perno d'arresto in acciaio inox con battuta |
Indietro |
|
|
DescrizioneMateriale:Acciaio inox 1.4305. Versione:Superficie non trattata. Perno di bloccaggio rettificato, non tempratoNota:Le spine di posizione a leva vengono utilizzate quando il perno di bloccaggio non deve sporgere temporaneamente. Ruotando la barra di bloccaggio di 180° il perno di bloccaggio si ritrae. Una tacca di bloccaggio fa sì che la barra mantenga questa posizione.
Un arresto a 180° impedisce che la tacca a scatto salti e quindi impedisce che il perno di bloccaggio sporga nuovamente.

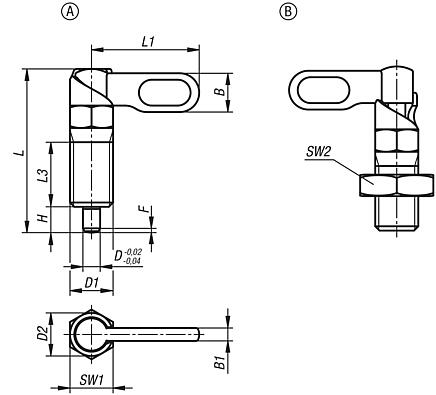

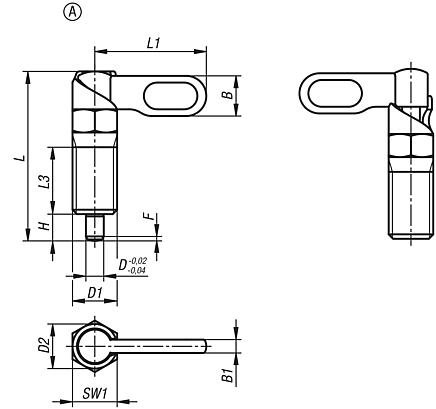

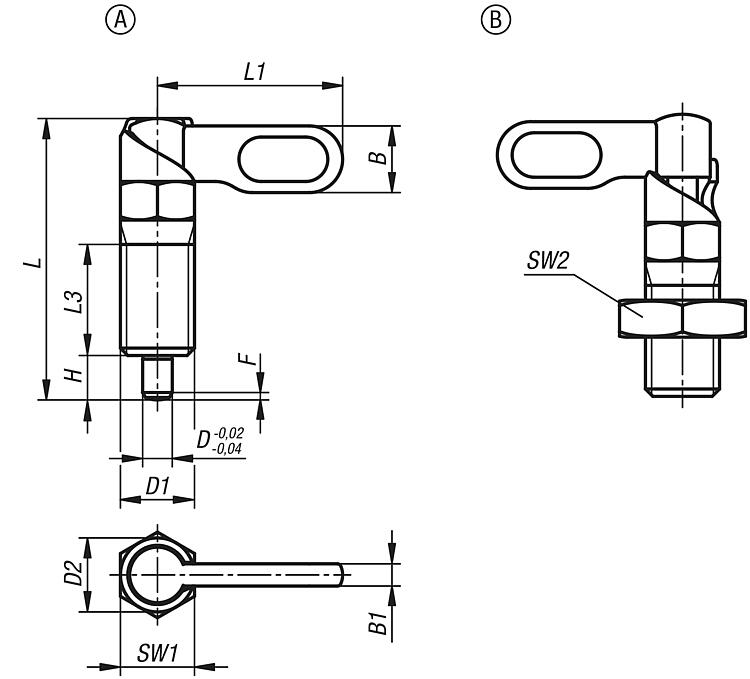

Il senso di rotazione della barra viene definito selezionando il lato di battuta.Nota disegno:Forma A: impugnatura non verniciata, senza dado

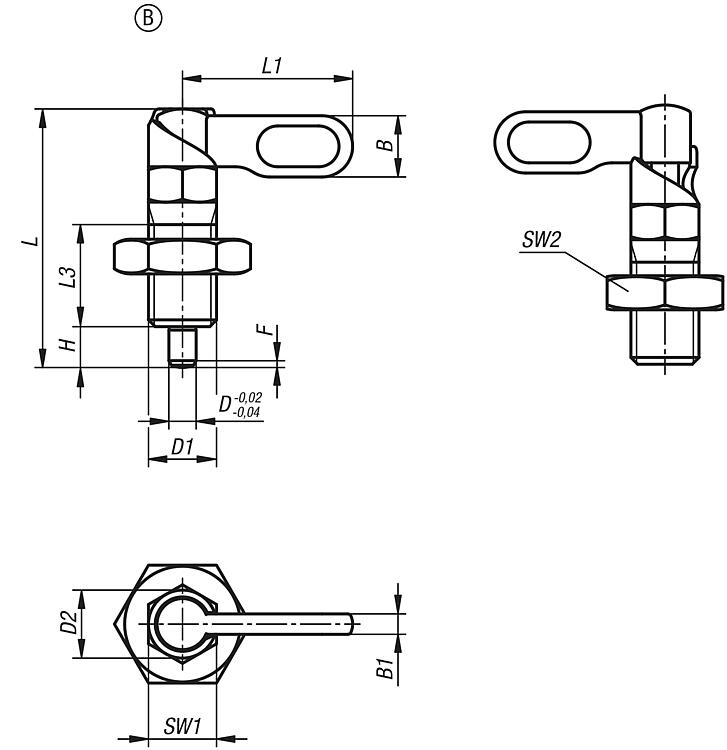

Forma B: impugnatura non verniciata, con dado
1) Battuta a sinistra
2) Battuta a destra DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 2 | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-21-1040410 | A | a sinistra | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1 | 8 | 14 |  | | 18,19 € | | | 03099-21-1040510 | A | a sinistra | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,3 | 8 | 14 | | | 18,19 € | | | 03099-21-1040610 | A | a sinistra | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,8 | 8 | 14 | | | 18,19 € | | | 03099-21-1040512 | A | a sinistra | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,3 | 8 | 15 | | | 19,85 € | | | 03099-21-1040612 | A | a sinistra | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,8 | 8 | 15 | | | 19,85 € | | | 03099-21-1040812 | A | a sinistra | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 2,3 | 8 | 15 | | | 19,85 € | | | 03099-21-1040616 | A | a sinistra | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 1,8 | 15 | 35 | | | 21,80 € | | | 03099-21-1040816 | A | a sinistra | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,3 | 15 | 35 | | | 21,80 € | | | 03099-21-1041016 | A | a sinistra | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,8 | 15 | 35 | | | 21,80 € | | | 03099-21-10408201 | A | a sinistra | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,3 | 20 | 60 | | | 25,92 € | | | 03099-21-10410201 | A | a sinistra | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,8 | 20 | 60 | | | 25,92 € | | | 03099-21-10412201 | A | a sinistra | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 3 | 20 | 60 | | | 25,92 € | | | 03099-21-2040410 | A | a destra | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1 | 8 | 14 | | | 18,19 € | | | 03099-21-2040510 | A | a destra | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,3 | 8 | 14 | | | 18,19 € | | | 03099-21-2040610 | A | a destra | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,8 | 8 | 14 | | | 18,19 € | | | 03099-21-2040512 | A | a destra | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,3 | 8 | 15 | | | 19,85 € | | | 03099-21-2040612 | A | a destra | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,8 | 8 | 15 | | | 19,85 € | | | 03099-21-2040812 | A | a destra | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 2,3 | 8 | 15 | | | 19,85 € | | | 03099-21-2040616 | A | a destra | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 1,8 | 15 | 35 | | | 21,80 € | | | 03099-21-2040816 | A | a destra | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,3 | 15 | 35 | | | 21,80 € | | | 03099-21-2041016 | A | a destra | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,8 | 15 | 35 | | | 21,80 € | | | 03099-21-20408201 | A | a destra | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,3 | 20 | 60 | | | 25,92 € | | | 03099-21-20410201 | A | a destra | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,8 | 20 | 60 | | | 25,92 € | | | 03099-21-20412201 | A | a destra | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 3 | 20 | 60 | | | 25,92 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 2 | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-21-1050410 | B | a sinistra | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 | | | 18,60 € | | | 03099-21-1050510 | B | a sinistra | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 18,60 € | | | 03099-21-1050610 | B | a sinistra | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 18,60 € | | | 03099-21-1050512 | B | a sinistra | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 8 | 15 | | | 20,52 € | | | 03099-21-1050612 | B | a sinistra | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 8 | 15 | | | 20,52 € | | | 03099-21-1050812 | B | a sinistra | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 8 | 15 | | | 20,52 € | | | 03099-21-1050616 | B | a sinistra | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 23,03 € | | | 03099-21-1050816 | B | a sinistra | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 23,03 € | | | 03099-21-1051016 | B | a sinistra | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 23,03 € | | | 03099-21-10508201 | B | a sinistra | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 28,64 € | | | 03099-21-10510201 | B | a sinistra | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 28,64 € | | | 03099-21-10512201 | B | a sinistra | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 28,64 € | | | 03099-21-2050410 | B | a destra | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 | | | 18,60 € | | | 03099-21-2050510 | B | a destra | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 18,60 € | | | 03099-21-2050610 | B | a destra | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 18,60 € | | | 03099-21-2050512 | B | a destra | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 8 | 15 | | | 20,52 € | | | 03099-21-2050612 | B | a destra | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 8 | 15 | | | 20,52 € | | | 03099-21-2050812 | B | a destra | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 8 | 15 | | | 20,52 € | | | 03099-21-2050616 | B | a destra | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 23,03 € | | | 03099-21-2050816 | B | a destra | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 23,03 € | | | 03099-21-2051016 | B | a destra | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 23,03 € | | | 03099-21-20508201 | B | a destra | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 28,64 € | | | 03099-21-20510201 | B | a destra | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 28,64 € | | | 03099-21-20512201 | B | a destra | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 28,64 € | |
|
