03099-20Perno d'arresto con battuta |
Indietro |
|
|
DescrizioneMateriale:Acciaio, classe di resistenza 5.8.Versione:brunito. Perno di bloccaggio temprato e rettificato.Nota:Le spine di posizione a leva vengono utilizzate quando il perno di bloccaggio non deve sporgere temporaneamente. Ruotando la barra di bloccaggio di 180° il perno di bloccaggio si ritrae. Una tacca di bloccaggio fa sì che la barra mantenga questa posizione.
Un arresto a 180° impedisce che la tacca a scatto salti e quindi impedisce che il perno di bloccaggio sporga nuovamente.

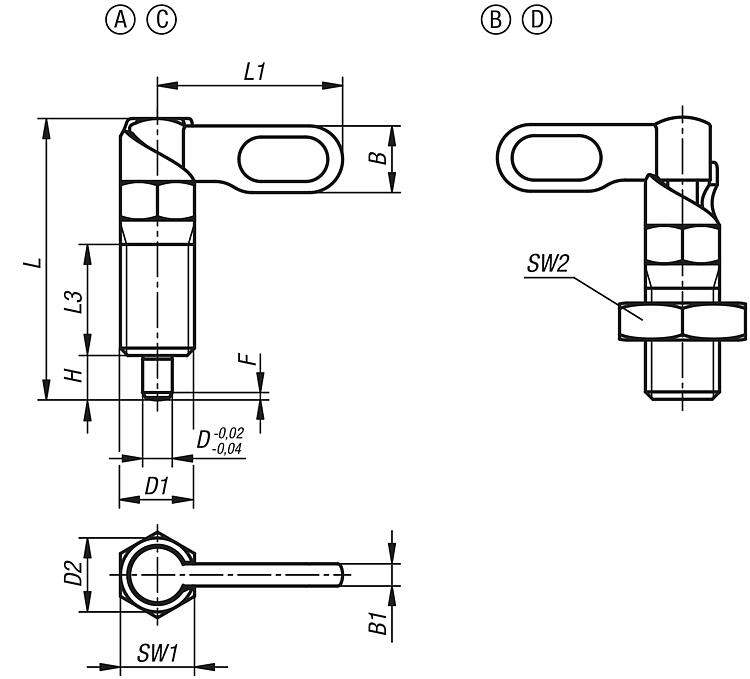

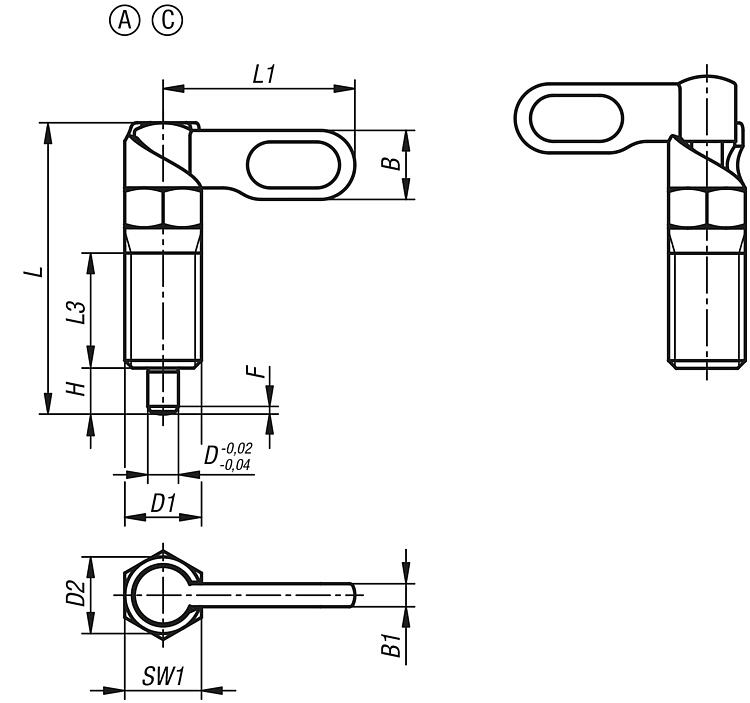

Il senso di rotazione della barra viene definito selezionando il lato di battuta.Nota disegno:Forma A: impugnatura non verniciata, senza dado
Forma C: impugnatura verniciata a polvere, senza dado

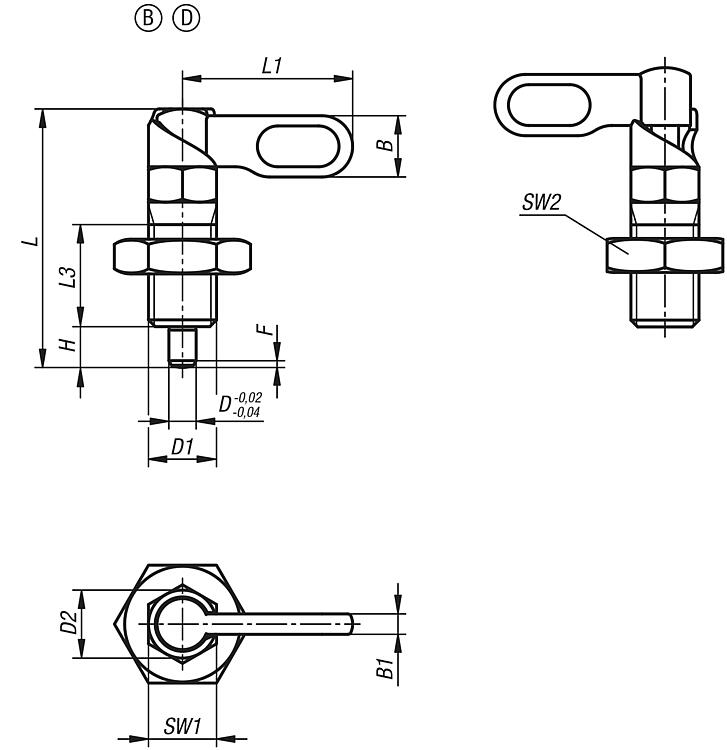

Forma B: impugnatura non verniciata, con dado
Forma D: impugnatura verniciata a polvere, con dado
1) Battuta a sinistra
2) Battuta a destra DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 2 | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-20-1040410 | A | a sinistra | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1 | 8 | 14 |  | | 14,56 € | | | 03099-20-1040510 | A | a sinistra | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,3 | 8 | 14 | | | 14,56 € | | | 03099-20-1040610 | A | a sinistra | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,8 | 8 | 14 | | | 14,56 € | | | 03099-20-1040512 | A | a sinistra | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,3 | 8 | 15 | | | 14,77 € | | | 03099-20-1040612 | A | a sinistra | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,8 | 8 | 15 | | | 14,77 € | | | 03099-20-1040812 | A | a sinistra | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 2,3 | 8 | 15 | | | 14,77 € | | | 03099-20-1040616 | A | a sinistra | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 1,8 | 15 | 35 | | | 17,76 € | | | 03099-20-1040816 | A | a sinistra | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,3 | 15 | 35 | | | 17,76 € | | | 03099-20-1041016 | A | a sinistra | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,8 | 15 | 35 | | | 17,76 € | | | 03099-20-10408201 | A | a sinistra | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,3 | 20 | 60 | | | 19,70 € | | | 03099-20-10410201 | A | a sinistra | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,8 | 20 | 60 | | | 19,70 € | | | 03099-20-10412201 | A | a sinistra | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 3 | 20 | 60 | | | 19,70 € | | | 03099-20-1060410 | C | a sinistra | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1 | 8 | 14 | | | 15,12 € | | | 03099-20-1060510 | C | a sinistra | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,3 | 8 | 14 | | | 15,12 € | | | 03099-20-1060610 | C | a sinistra | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,8 | 8 | 14 | | | 15,12 € | | | 03099-20-1060512 | C | a sinistra | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,3 | 8 | 15 | | | 15,46 € | | | 03099-20-1060612 | C | a sinistra | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,8 | 8 | 15 | | | 15,46 € | | | 03099-20-1060812 | C | a sinistra | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 2,3 | 8 | 15 | | | 15,46 € | | | 03099-20-1060616 | C | a sinistra | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 1,8 | 15 | 35 | | | 18,47 € | | | 03099-20-1060816 | C | a sinistra | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,3 | 15 | 35 | | | 18,47 € | | | 03099-20-1061016 | C | a sinistra | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,8 | 15 | 35 | | | 18,47 € | | | 03099-20-10608201 | C | a sinistra | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,3 | 20 | 60 | | | 20,93 € | | | 03099-20-10610201 | C | a sinistra | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,8 | 20 | 60 | | | 20,93 € | | | 03099-20-10612201 | C | a sinistra | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 3 | 20 | 60 | | | 20,93 € | | | 03099-20-2040410 | A | a destra | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1 | 8 | 14 | | | 14,56 € | | | 03099-20-2040510 | A | a destra | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,3 | 8 | 14 | | | 14,56 € | | | 03099-20-2040610 | A | a destra | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,8 | 8 | 14 | | | 14,56 € | | | 03099-20-2040512 | A | a destra | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,3 | 8 | 15 | | | 14,77 € | | | 03099-20-2040612 | A | a destra | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,8 | 8 | 15 | | | 14,77 € | | | 03099-20-2040812 | A | a destra | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 2,3 | 8 | 15 | | | 14,77 € | | | 03099-20-2040616 | A | a destra | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 1,8 | 15 | 35 | | | 17,76 € | | | 03099-20-2040816 | A | a destra | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,3 | 15 | 35 | | | 17,76 € | | | 03099-20-2041016 | A | a destra | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,8 | 15 | 35 | | | 17,76 € | | | 03099-20-20408201 | A | a destra | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,3 | 20 | 60 | | | 19,70 € | | | 03099-20-20410201 | A | a destra | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,8 | 20 | 60 | | | 19,70 € | | | 03099-20-20412201 | A | a destra | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 3 | 20 | 60 | | | 19,70 € | | | 03099-20-2060410 | C | a destra | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1 | 8 | 14 | | | 15,12 € | | | 03099-20-2060510 | C | a destra | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,3 | 8 | 14 | | | 15,12 € | | | 03099-20-2060610 | C | a destra | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,8 | 8 | 14 | | | 15,12 € | | | 03099-20-2060512 | C | a destra | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,3 | 8 | 15 | | | 15,46 € | | | 03099-20-2060612 | C | a destra | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,8 | 8 | 15 | | | 15,46 € | | | 03099-20-2060812 | C | a destra | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 2,3 | 8 | 15 | | | 15,46 € | | | 03099-20-2060616 | C | a destra | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 1,8 | 15 | 35 | | | 18,47 € | | | 03099-20-2060816 | C | a destra | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,3 | 15 | 35 | | | 18,47 € | | | 03099-20-2061016 | C | a destra | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,8 | 15 | 35 | | | 18,47 € | | | 03099-20-20608201 | C | a destra | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,3 | 20 | 60 | | | 20,93 € | | | 03099-20-20610201 | C | a destra | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,8 | 20 | 60 | | | 20,93 € | | | 03099-20-20612201 | C | a destra | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 3 | 20 | 60 | | | 20,93 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 2 | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-20-1050410 | B | a sinistra | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 | | | 14,70 € | | | 03099-20-1050510 | B | a sinistra | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 14,70 € | | | 03099-20-1050610 | B | a sinistra | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 14,70 € | | | 03099-20-1050512 | B | a sinistra | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 8 | 15 | | | 14,92 € | | | 03099-20-1050612 | B | a sinistra | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 8 | 15 | | | 14,92 € | | | 03099-20-1050812 | B | a sinistra | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 8 | 15 | | | 14,92 € | | | 03099-20-1050616 | B | a sinistra | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 17,91 € | | | 03099-20-1050816 | B | a sinistra | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 17,91 € | | | 03099-20-1051016 | B | a sinistra | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 17,91 € | | | 03099-20-10508201 | B | a sinistra | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 20,64 € | | | 03099-20-10510201 | B | a sinistra | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 20,64 € | | | 03099-20-10512201 | B | a sinistra | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 20,64 € | | | 03099-20-1070410 | D | a sinistra | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 | | | 15,26 € | | | 03099-20-1070510 | D | a sinistra | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 15,26 € | | | 03099-20-1070610 | D | a sinistra | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 15,26 € | | | 03099-20-1070512 | D | a sinistra | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 8 | 15 | | | 15,57 € | | | 03099-20-1070612 | D | a sinistra | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 8 | 15 | | | 15,57 € | | | 03099-20-1070812 | D | a sinistra | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 8 | 15 | | | 15,57 € | | | 03099-20-1070616 | D | a sinistra | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 18,62 € | | | 03099-20-1070816 | D | a sinistra | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 18,62 € | | | 03099-20-1071016 | D | a sinistra | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 18,62 € | | | 03099-20-10708201 | D | a sinistra | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 21,26 € | | | 03099-20-10710201 | D | a sinistra | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 21,26 € | | | 03099-20-10712201 | D | a sinistra | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 21,26 € | | | 03099-20-2050410 | B | a destra | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 | | | 14,70 € | | | 03099-20-2050510 | B | a destra | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 14,70 € | | | 03099-20-2050610 | B | a destra | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 14,70 € | | | 03099-20-2050512 | B | a destra | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 8 | 15 | | | 14,92 € | | | 03099-20-2050612 | B | a destra | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 8 | 15 | | | 14,92 € | | | 03099-20-2050812 | B | a destra | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 8 | 15 | | | 14,92 € | | | 03099-20-2050616 | B | a destra | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 17,91 € | | | 03099-20-2050816 | B | a destra | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 17,91 € | | | 03099-20-2051016 | B | a destra | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 17,91 € | | | 03099-20-20508201 | B | a destra | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 20,64 € | | | 03099-20-20510201 | B | a destra | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 20,64 € | | | 03099-20-20512201 | B | a destra | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 20,64 € | | | 03099-20-2070410 | D | a destra | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 | | | 15,26 € | | | 03099-20-2070510 | D | a destra | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 15,26 € | | | 03099-20-2070610 | D | a destra | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 15,26 € | | | 03099-20-2070512 | D | a destra | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 8 | 15 | | | 15,57 € | | | 03099-20-2070612 | D | a destra | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 8 | 15 | | | 15,57 € | | | 03099-20-2070812 | D | a destra | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 8 | 15 | | | 15,57 € | | | 03099-20-2070616 | D | a destra | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 18,62 € | | | 03099-20-2070816 | D | a destra | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 18,62 € | | | 03099-20-2071016 | D | a destra | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 18,62 € | | | 03099-20-20708201 | D | a destra | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 21,26 € | | | 03099-20-20710201 | D | a destra | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 21,26 € | | | 03099-20-20712201 | D | a destra | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 21,26 € | |
|
