81400-30Elementi di collegamento, Ø70 mm 12-230 V AC/DC |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Elemento di collegamento in poliammide, rinforzato con fibra di vetro.
Coperchio terminale in policarbonato.Versione:Elemento di collegamento e coperchio terminale neri.Nota:L'elemento di collegamento funge da distributore di corrente per le strutture successive. Su di esso è possibile combinare elementi luminosi o acustici per formare una colonna di segnalazione (fino a un massimo di 5 elementi). L'elemento di collegamento viene sempre fornito con un coperchio terminale. La calotta terminale viene utilizzata per chiudere l'elemento di collegamento o come copertura dell'elemento luminoso superiore.
Il collegamento elettrico avviene all'interno dell'elemento di collegamento tramite morsetti a molla. Diametro massimo del cavo: 11 mm.
Sezione del conduttore per fili rigidi: da 0,5 a 1,5 mm².
Per conduttori a trefoli e fili sottili da 0,25 a 1,5 mm².
Nella forma C il collegamento avviene tramite un connettore M12.
Certificati / Norme rispettate:

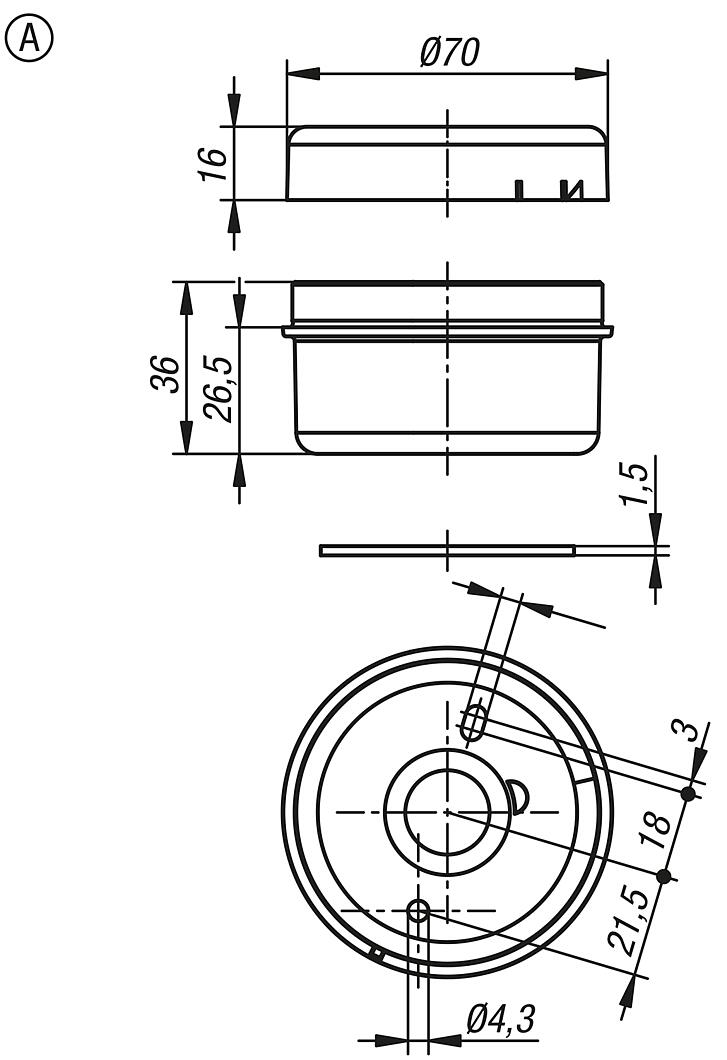

CE, EAC, WEEE, cULus, UKCA, UL (Tipo 12).Dati tecnici:Posizione di montaggio: a piacere.Range di temperatura: Da -20 °C a +50 °C.Montaggio:Forma A: elemento di collegamento per il montaggio su superfici piane (con guarnizione).

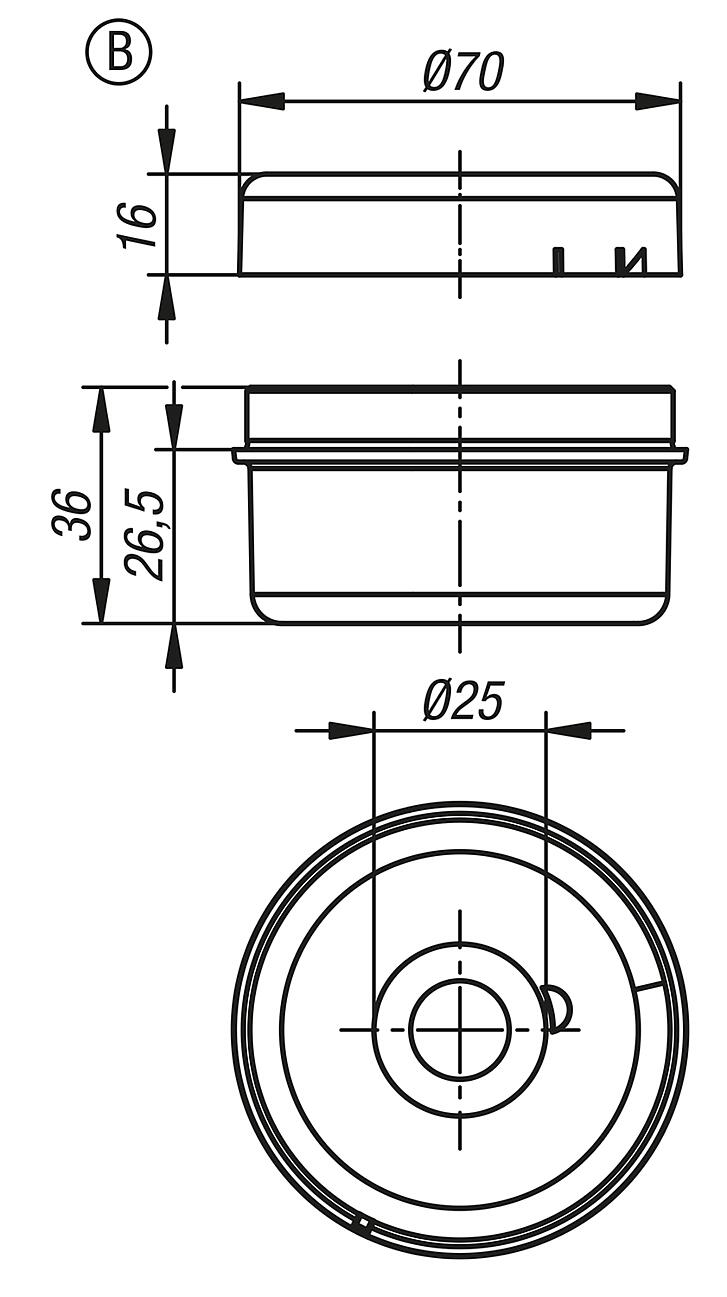

Forma B: elemento di collegamento per il montaggio su tubo Ø 25 mm.

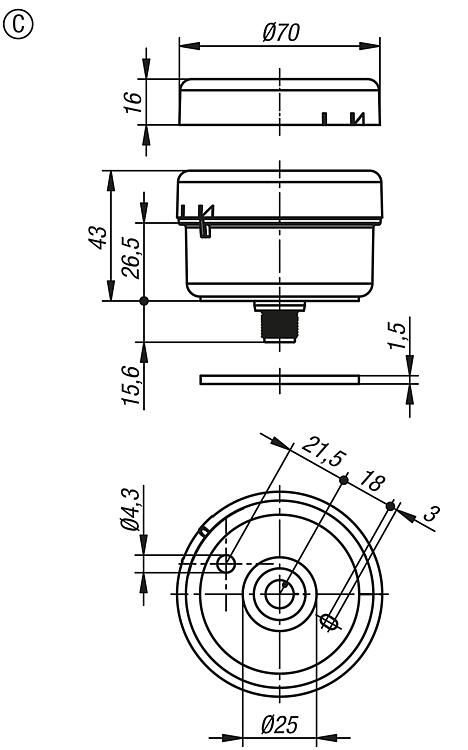

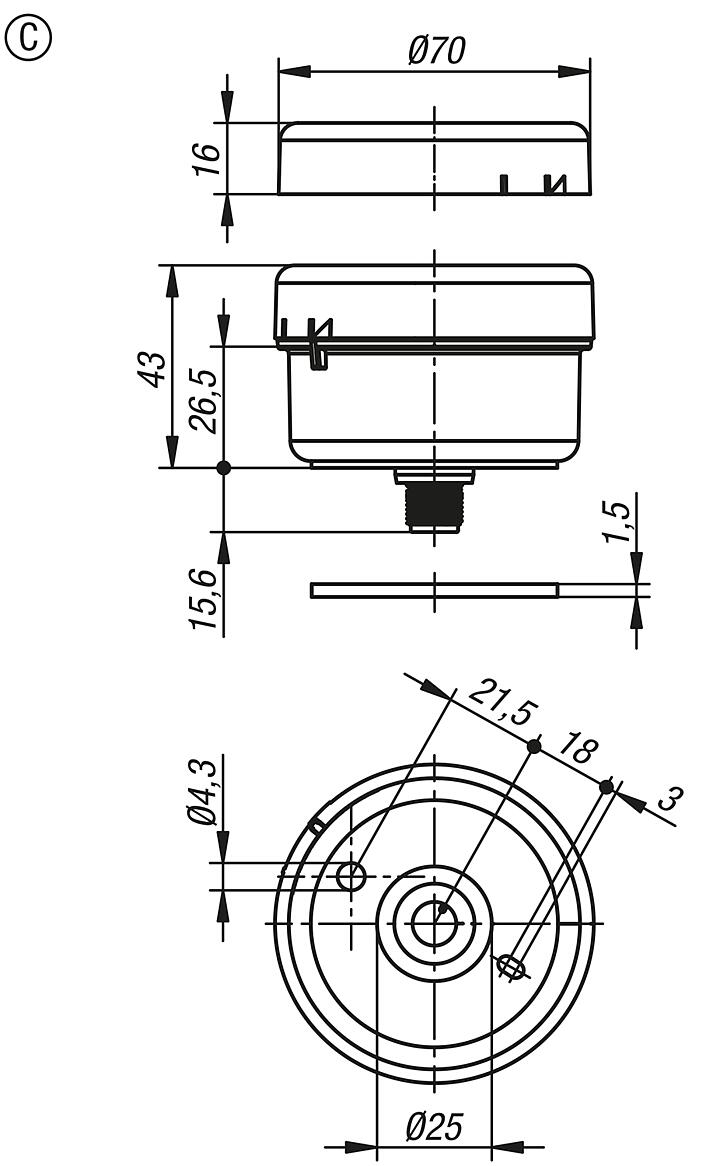

Forma C: elemento di collegamento con connettore M12 per il montaggio su superfici piane o su tubo Ø 25 mm (con guarnizione). DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

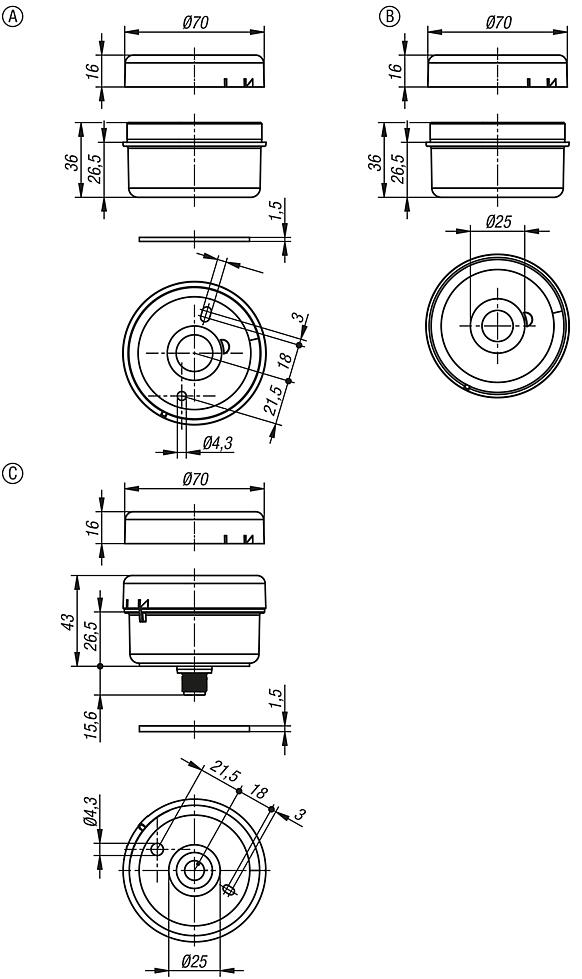

Disegni (sintesi completa) |
