Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos
DescriçãoMaterial:Versão:Articulação pintada na cor alumínio.
Fixações zincadas.
Anéis distanciadores com superfície sem tratamento.
Buchas roscadas e parafusos de cabeça escareada zincados.
Cabo da alavanca com revestimento plástico.
Peças de aço em aço inoxidável com superfície sem tratamento.
Indicação:Articulações para conexão de dois perfis em qualquer ângulo.
A faixa de regulagem é de 0° a 180°. A articulação pode ser utilizada como dobradiça rígida.

A aplicação de anéis distanciadores permite o deslocamento livre da articulação. Ao retirar os anéis distanciadores, pode-se utilizar a articulação como cantoneira rígida. As articulações são especialmente indicadas para suportes reguláveis, braços de suporte rotativos ou aplicações similares.
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 10270 Articulações Tipo B e Tipo I 343 kB

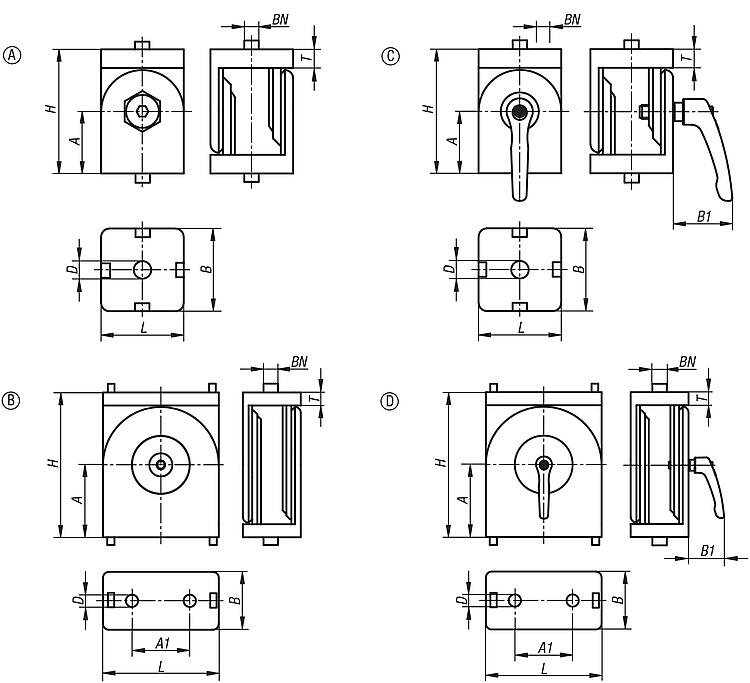

Desenhos (visão geral)

Articulações Tipo B e Tipo I

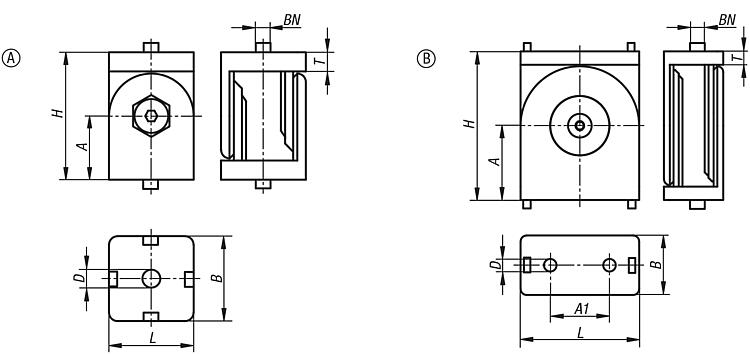

Articulações sem alavanca de aperto

mais informações

Desenhos

Articulações sem alavanca de aperto

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoTipoLargura
de
ranhura
Forma

AA1BD

HLTCADAces.PreçoEncomendar
10270-063030I6A22,5-306,445307 18,03 €
10270-084040I8A30-408,460409 13,75 €
10270-084080I8B5040408,4100809 42,17 €
10270-083030B8A22,5-308,345307 21,69 €
10270-104545B10A30-458,560458 19,26 €
10270-104590B10B5045458,5100909 42,17 €

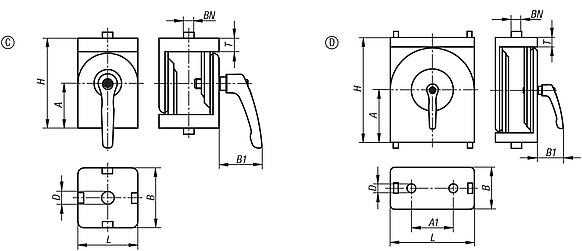

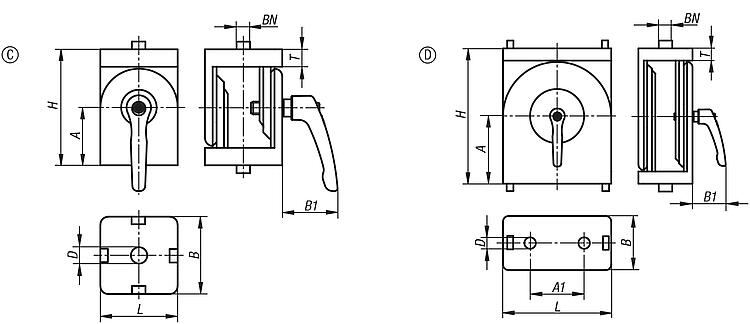

Articulações com alavanca de aperto

mais informações

Desenhos

Articulações com alavanca de aperto

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoTipoLargura
de
ranhura
Forma

AA1BB1D

HLTCADAces.PreçoEncomendar
10270-1063030I6C22,5-30316,445307 19,38 €
10270-1084040I8C30-40318,460409 20,23 €
10270-2084080I8D504040318,4100809 43,39 €
10270-1104545B10C30-4542,58,560458 22,17 €
10270-2104590B10D50454542,58,5100909 44,25 €
