        Stavěcí svorka pro vedení

Popis zboží/obrázky produktu

PopisMateriál:Hliníková litina.
Válcový šroub podle DIN 7984 a šestihranná matice podle DIN 985, z oceli.Provedení: Potaženo černou práškovou hmotou.
Válcový šroub a šestihranná matice pozinkované.Na vyžádání:Upínací páka pro upevnění.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 29135 Stavěcí svorka pro vedení

248 kB

Technické pokyny k lineárním jednotkám trubkového systému

118 kB

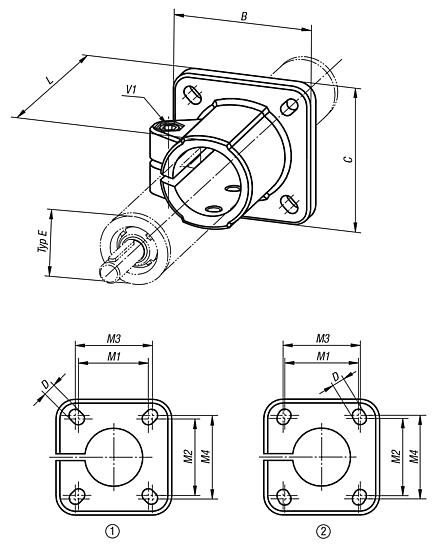

Výkresy

Výběr/filtr zboží

Objednací číslo	Děrová šablona	Typ E	B	C	D	L	M1	M2	M3	M4	V1	Cena
29135-18	1	18	42	42	5,5	37	28	28	30	30	M6x20	23,49 €
29135-30	2	30	60	60	6,5	50	40	42	42	45	M8x25	19,98 €
29135-40	1	40	90	90	8,5	70	60	60	64	64	M10x30	34,26 €
29135-50	1	50	105	105	10,5	85	74	74	80	80	M10x35	38,07 €
