        Vedení lineárního vedení

Popis zboží/obrázky produktu

PopisMateriál, provedení:

Přesná trubka podle DIN EN 10305, nerezová ocel 1.4301.
U typu E 18 pozinkovaná ocel.
Ocelové vřeteno válcované, s pravým trapézovým závitem.

Upozornění:Střední rozmezí otáček, samosvorné.Na vyžádání:Levotočivý závit, nerezové provedení, 2 poháněcí čepy, další hodnoty zdvihu nebo kola pro ruční ovládání.Příslušenství:- Vedení 29120, 29125, 29130, 29135
- Svorky k trubkovému systémuPrincip funkce:Rotační pohyb závitového vřetena je převeden na lineární pohyb vodícího suportu.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 29105 Vedení lineárního vedení

136 kB

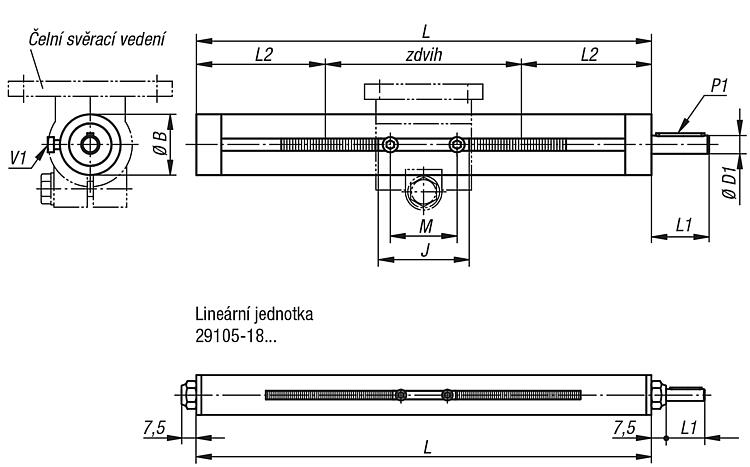

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 1	Typ E	Vřeteno	L	Zdvih S	B	D1	J	L1	L2	M	P1 Lícované pero DIN 6885	V1	Cena
29105-300001X300	s kluzným ložiskem	30	Tr 14x3	300	100	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	184,08 €
29105-300001X500	s kluzným ložiskem	30	Tr 14x3	500	300	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	229,11 €
29105-300001X800	s kluzným ložiskem	30	Tr 14x3	800	600	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	296,68 €
29105-400001X300	s kluzným ložiskem	40	Tr 20x4	300	91	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	205,62 €
29105-400001X500	s kluzným ložiskem	40	Tr 20x4	500	291	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	252,63 €
29105-400001X800	s kluzným ložiskem	40	Tr 20x4	800	591	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	323,13 €
29105-400001X1000	s kluzným ložiskem	40	Tr 20x4	1000	791	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	366,25 €
29105-500001X500	s kluzným ložiskem	50	Tr 20x4	500	265	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	259,49 €
29105-500001X800	s kluzným ložiskem	50	Tr 20x4	800	565	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	332,91 €
29105-500001X1000	s kluzným ložiskem	50	Tr 20x4	1000	765	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	381,89 €
29105-180101X300	s uložením kuličkového ložiska	18	Tr 10x2	300	145	18	6 h9	24	17	77,5	18	2 x 2 x 12	M3x5	194,89 €
29105-180101X500	s uložením kuličkového ložiska	18	Tr 10x2	500	345	18	6 h9	24	17	77,5	18	2 x 2 x 12	M3x5	234,08 €
29105-300101X300	s uložením kuličkového ložiska	30	Tr 14x3	300	100	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	235,99 €
29105-300101X500	s uložením kuličkového ložiska	30	Tr 14x3	500	300	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	281,05 €
29105-300101X800	s uložením kuličkového ložiska	30	Tr 14x3	800	600	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	348,59 €
29105-400101X300	s uložením kuličkového ložiska	40	Tr 20x4	300	91	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	252,63 €
29105-400101X500	s uložením kuličkového ložiska	40	Tr 20x4	500	291	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	299,67 €
29105-400101X800	s uložením kuličkového ložiska	40	Tr 20x4	800	591	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	370,12 €
29105-400101X1000	s uložením kuličkového ložiska	40	Tr 20x4	1000	791	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	417,15 €
29105-500101X500	s uložením kuličkového ložiska	50	Tr 20x4	500	265	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	273,17 €
29105-500101X800	s uložením kuličkového ložiska	50	Tr 20x4	800	565	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	346,61 €
29105-500101X1000	s uložením kuličkového ložiska	50	Tr 20x4	1000	765	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	395,55 €
