29056Uzavírací zátky z plastu pro kulaté a čtyřhranné trubky |
zpět |
|
|
PopisMateriál:Základní těleso, z polyetylenuProvedení: Základní těleso, černé.Upozornění:*Výrobek vykazuje podélnou deformaci způsobenou chováním materiálu a geometrií - dobře se hodí pro kluzáky a patkové zátky.
Lamely jsou uzavřené nebo přerušené. Vzhledem k výrobní technologii může zbytkový vtok přesáhnout délku hřídele.
Počet lamel na zátku se pohybuje mezi 2-4 lamelami.
Údaje za názvem odpovídajícího potrubí v tabulce u ID se týkají tloušťky stěny potrubí.
Použití:Zátky se používají jako ochrana hran resp. pro uzavření konců trubek.Montáž:Montáž je možné provést ručním zatlačním zátky nebo šetrným zatlučením kladívkem. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

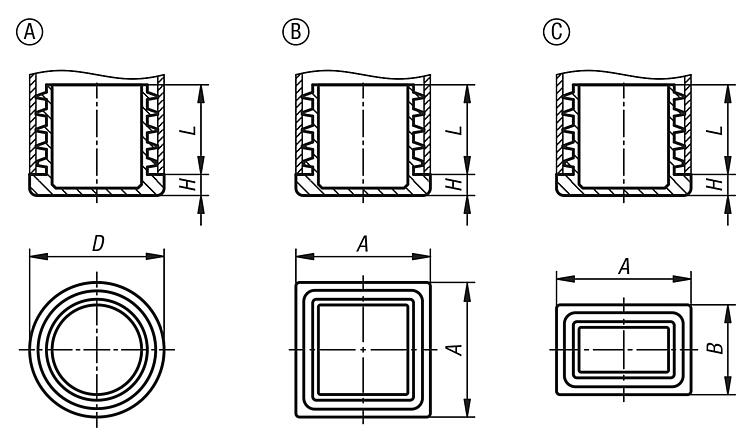

Výkresy (celkový přehled) |

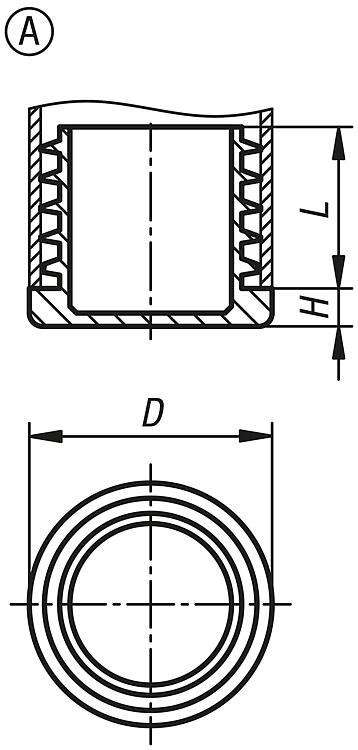

Uzavírací zátky z plastu pro kulaté a čtyřhranné trubky, provedení A, kulaté |
více informací |
| Objednací číslo | Provedení | Typ provedení | D | H
| L | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 29056-000100815 | A | kulatý | 10 | 3,5 | 10 | Ø10x0,8-1,5 |  | | 0,16 € | | | 29056-000120820 | A | kulatý | 12 | 3,5 | 10 | Ø12x0,8-2 | | | 0,16 € | | | 29056-000130820 | A | kulatý | 13 | 4 | 10,5 | Ø13x0,8-2 | | | 0,18 € | | | 29056-000140820 | A | kulatý | 14 | 5 | 11,5 | Ø14x0,8-2 | | | 0,20 € | | | 29056-000150820 | A | kulatý | 15 | 3 | 11,5 | Ø15x0,8-2 | | | 0,22 € | | | 29056-000160820 | A | kulatý | 16 | 5 | 11,5 | Ø16x0,8-2 | | | 0,20 € | | | 29056-018150 | A | kulatý | 18 | 5 | 11,5 | Ø18x0,8-2 | | | 0,40 € | | | 29056-000182535 | A | kulatý | 18 | 5 | 11,5 | Ø18x2,5-3,5 | | | 0,36 € | | | 29056-000190825 | A | kulatý | 19 | 5 | 11,5 | Ø19x0,8-2,5 | | | 0,29 € | | | 29056-020200 | A | kulatý | 20 | 5 | 11,5 | Ø20x0,8-2,5 | | | 0,40 € | | | 29056-000210825 | A | kulatý | 21 | 5 | 11,5 | Ø21x0,8-2,5 | | | 0,31 € | | | 29056-000220830 | A | kulatý | 22 | 5 | 11,5 | Ø22x0,8-3 | | | 0,30 € | | | 29056-000230830 | A | kulatý | 23 | 5 | 11,5 | Ø23x0,8-3 | | | 0,26 € | | | 29056-000240825 | A | kulatý | 24 | 5 | 11,5 | Ø24x0,8-2,5 | | | 0,29 € | | | 29056-025200 | A | kulatý | 25 | 5 | 11,5 | Ø25x1-3 | | | 0,40 € | | | 29056-000253050 | A | kulatý | 25 | 5 | 11,5 | Ø25x3-5 | | | 0,32 € | | | 29056-000260830 | A | kulatý | 26 | 5 | 11,5 | Ø26x0,8-3 | | | 0,32 € | | | 29056-000270830 | A | kulatý | 27 | 5 | 11,5 | Ø27x0,8-3 | | | 0,33 € | | | 29056-000280825 | A | kulatý | 28 | 5 | 11,5 | Ø28x0,8-2,5 | | | 0,33 € | | | 29056-030200 | A | kulatý | 30 | 5 | 11,5 | Ø30x0,8-2,5 | | | 0,40 € | | | 29056-000302545 | A | kulatý | 30 | 5 | 11,5 | Ø30x2,5-4,5 | | | 0,35 € | | | 29056-000320830 | A | kulatý | 32 | 5 | 11,5 | Ø32x0,8-3 | | | 0,31 € | | | 29056-000322545 | A | kulatý | 32 | 5 | 11,5 | Ø32x2,5-4,5 | | | 0,37 € | | | 29056-000340830 | A | kulatý | 34 | 5 | 11,5 | Ø34x0,8-3 | | | 0,36 € | | | 29056-000343540 | A | kulatý | 34 | 5 | 11,5 | Ø34x3,5-4 | | | 0,39 € | | | 29056-000351030 | A | kulatý | 35 | 5 | 11,5 | Ø35x1-3 | | | 0,35 € | | | 29056-000353050 | A | kulatý | 35 | 5 | 11,5 | Ø35x3-5 | | | 0,40 € | | | 29056-000361030 | A | kulatý | 36 | 5 | 11,5 | Ø36x1-3 | | | 0,39 € | | | 29056-000371030 | A | kulatý | 37 | 5 | 11,5 | Ø37x1-3 | | | 0,38 € | | | 29056-000381030 | A | kulatý | 38 | 5 | 11,5 | Ø38x1-3 | | | 0,38 € | | | 29056-000383050 | A | kulatý | 38 | 5 | 11,5 | Ø38x3-5 | | | 0,41 € | | | 29056-040300 | A | kulatý | 40 | 5 | 11,5 | Ø40x1-3 | | | 0,40 € | | | 29056-040400 | A | kulatý | 40 | 5 | 11,5 | Ø40x3-5 | | | 0,40 € | | | 29056-000420825 | A | kulatý | 42 | 5 | 11,5 | Ø42x0,8-2,5 | | | 0,40 € | | | 29056-000422550 | A | kulatý | 42 | 5 | 11,5 | Ø42x2,5-5 | | | 0,46 € | | | 29056-000432025 | A | kulatý | 43 | 5 | 11,5 | Ø43x2-2,5 | | | 0,44 € | | | 29056-000433035 | A | kulatý | 43 | 5 | 11,5 | Ø43x3-3,5 | | | 0,45 € | | | 29056-000441232 | A | kulatý | 44,5 | 5 | 11,5 | Ø44,5x1,2-3,2 | | | 0,58 € | | | 29056-000450830 | A | kulatý | 45 | 5 | 11,5 | Ø45x0,8-3 | | | 0,56 € | | | 29056-000453050 | A | kulatý | 45 | 5 | 11,5 | Ø45x3-5 | | | 0,84 € | | | 29056-000461535 | A | kulatý | 46 | 5 | 11,5 | Ø46x1,5-3,5 | | | 0,79 € | | | 29056-000481236 | A | kulatý | 48,4 | 6 | 11,5 | Ø48,4x1,2-3,6 | | | 0,95 € | | | 29056-000482552 | A | kulatý | 48,4 | 6 | 11,5 | Ø48,4x2,5-5,2 | | | 1,15 € | | | 29056-000501025 | A | kulatý | 50 | 5 | 11,5 | Ø50x1-2,5 | | | 0,55 € | | | 29056-050400 | A | kulatý | 50 | 5 | 11,5 | Ø50x2,5-4,5 | | | 0,72 € | | | 29056-000521535 | A | kulatý | 52 | 5 | 14,5 | Ø52x1,5-3,5 | | | 0,84 € | | | 29056-000551030 | A | kulatý | 55 | 5 | 14,5 | Ø55x1-3 | | | 0,99 € | | | 29056-000553050 | A | kulatý | 55 | 5 | 14,5 | Ø55x3-5 | | | 1,30 € | | | 29056-000601030 | A | kulatý | 60 | 5 | 18 | Ø60x1-3 | | | 0,94 € | | | 29056-000603050 | A | kulatý | 60 | 5 | 18 | Ø60x3-5 | | | 0,95 € | | | 29056-000631535 | A | kulatý | 63,5 | 5 | 21 | Ø63,5x1,5-3,5 | | | 1,90 € | | | 29056-000651535 | A | kulatý | 65 | 5 | 21 | Ø65x1,5-3,5 | | | 1,66 € | | | 29056-000653050 | A | kulatý | 65 | 5 | 21 | Ø65x3-5 | | | 1,91 € | | | 29056-000701035 | A | kulatý | 70 | 5 | 21 | Ø70x1-3,5 | | | 1,90 € | | | 29056-000751035 | A | kulatý | 75 | 6 | 21 | Ø75x1-3,5 | | | 1,84 € | | | 29056-000753050 | A | kulatý | 75 | 6 | 21 | Ø75x3-5 | | | 2,44 € | | | 29056-000761540 | A | kulatý | 76,2 | 6 | 21 | Ø76,2x1,5-4 | | | 1,93 € | | | 29056-000803055 | A | kulatý | 80 | 6 | 21 | Ø80x3-5,5 | | | 2,46 € | | | 29056-000851540 | A | kulatý | 85 | 6 | 21 | Ø85x1,5-4 | | | 2,84 € | | | 29056-000891840 | A | kulatý | 88,9 | 6 | 21 | Ø88,9x1,8-4 | | | 2,82 € | | | 29056-000901540 | A | kulatý | 90 | 6 | 21 | Ø90x1,5-4 | | | 3,25 € | | | 29056-000951540 | A | kulatý | 95 | 6 | 21 | Ø95x1,5-4 | | | 3,65 € | | | 29056-001001540 | A | kulatý | 100 | 6 | 28 | Ø100x1,5-4 | | | 3,73 € | |
|

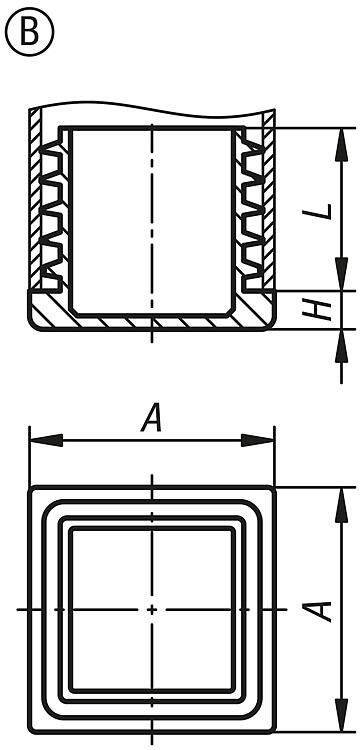

Uzavírací zátky z plastu pro kulaté a čtyřhranné trubky, provedení B, čtvercové |
více informací |
| Objednací číslo | Provedení | Typ provedení | A | H
| L | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 29056-413130520 | B | kvadratický | 13 | 4 | 11,5 | 13x13x0,5-2 | | | 0,40 € | | | 29056-415150820 | B | kvadratický | 15 | 3 | 11,5 | 15x15x0,8-2 | | | 0,22 € | | | 29056-416160820 | B | kvadratický | 16 | 5 | 11,5 | 16x16x0,8-2 | | | 0,23 € | | | 29056-418181530 | B | kvadratický | 18 | 5 | 11,5 | 18x18x1,5-3 | | | 0,18 € | | | 29056-420100 | B | kvadratický | 20 | 5 | 11,5 | 20 x 20 x 0,8-3 | | | 0,40 € | | | 29056-422220830 | B | kvadratický | 22 | 5 | 11,5 | 22x22x0,8-3 | | | 0,32 € | | | 29056-425150 | B | kvadratický | 25 | 5 | 11,5 | 25 x 25 x 1-3 | | | 0,40 € | | | 29056-428281030 | B | kvadratický | 28 | 5 | 11,5 | 28x28x1-3 | | | 0,32 € | | | 29056-430200 | B | kvadratický | 30 | 5 | 11,5 | 30 x 30 x 1-2,5 | | | 0,40 € | | | 29056-430302550 | B | kvadratický | 30 | 5 | 11,5 | 30x30x2,5-5 | | | 0,20 € | | | 29056-432321035 | B | kvadratický | 32 | 5 | 11,5 | 32x32x1-3,5 | | | 0,31 € | | | 29056-434341030 | B | kvadratický | 34 | 5 | 14,5 | 34x34x1-3 | | | 0,63 € | | | 29056-435350830 | B | kvadratický | 35 | 5 | 14,5 | 35x35x0,8-3 | | | 0,46 € | | | 29056-438381035 | B | kvadratický | 38 | 5 | 14,5 | 38x38x1-3,5 | | | 0,58 € | | | 29056-440300 | B | kvadratický | 40 | 5 | 14,5 | 40 x 40 x 1-3 | | | 0,72 € | | | 29056-440400 | B | kvadratický | 40 | 5 | 14,5 | 40 x 40 x 3-5 | | | 0,72 € | | | 29056-445451030 | B | kvadratický | 45 | 5 | 14,5 | 45x45x1-3 | | | 0,68 € | | | 29056-445453050 | B | kvadratický | 45 | 5 | 14,5 | 45x45x3-5 | | | 0,85 € | | | 29056-448482545 | B | kvadratický | 48 | 5 | 14,5 | 48x48x2,5-4,5 | | | 0,94 € | | | 29056-450500830 | B | kvadratický | 50 | 5 | 14,5 | 50x50x0,8-3 | | | 0,84 € | | | 29056-450503050 | B | kvadratický | 50 | 5 | 14,5 | 50x50x3-5 | | | 0,85 € | | | 29056-452521535 | B | kvadratický | 52 | 5 | 14,5 | 52x52x1,5-3,5 | | | 1,07 € | | | 29056-455552045 | B | kvadratický | 55 | 5 | 14,5 | 55x55x2-4,5 | | | 1,24 € | | | 29056-460601540 | B | kvadratický | 60 | 5 | 21 | 60x60x1,5-4 | | | 1,06 € | | | 29056-465652045 | B | kvadratický | 65 | 5 | 21 | 65x65x2-4,5 | | | 1,93 € | | | 29056-470702045 | B | kvadratický | 70 | 5 | 18,7 | 70x70x2-4,5 | | | 2,27 € | | | 29056-475752045 | B | kvadratický | 75 | 6 | 21 | 75x75x2-4,5 | | | 2,54 € | | | 29056-480802045 | B | kvadratický | 80 | 6 | 21 | 80x80x2-4,5 | | | 2,60 € | | | 29056-490903050 | B | kvadratický | 90 | 6 | 21 | 90x90x3-5 | | | 3,65 € | | | 29056-495953555 | B | kvadratický | 95 | 6 | 21 | 95x95x3,5-5,5 | | | 4,91 € | | | 29056-400001040 | B | kvadratický | 100 | 7 | 24 | 100x100x1-4 | | | 5,04 € | |
|
Uzavírací zátky z plastu pro kulaté a čtyřhranné trubky, provedení C, hranaté |
více informací |
| Objednací číslo | Provedení | Typ provedení | A | B | H
| L | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 29056-220100820 | C | hranaté | 20 | 10 | 3 | 11,5 | 20x10x0,8-2 | | | 0,18 € | | | 29056-220151020 | C | hranaté | 20 | 15 | 5 | 11,5 | 20x15x1-2 | | | 0,22 € | | | 29056-225100820 | C | hranaté | 25 | 10 | 3 | 11,5 | 25x10x0,8-2 | | | 0,24 € | | | 29056-225150825 | C | hranaté | 25 | 15 | 5 | 11,5 | 25x15x0,8-2,5 | | | 0,18 € | | | 29056-225201030 | C | hranaté | 25 | 20 | 5 | 11,5 | 25x20x1-3 | | | 0,20 € | | | 29056-230100820 | C | hranaté | 30 | 10 | 3 | 11,5 | 30x10x0,8-2 | | | 0,23 € | | | 29056-230150825 | C | hranaté | 30 | 15 | 5 | 11,5 | 30x15x0,8-2,5 | | | 0,24 € | | | 29056-230201030 | C | hranaté | 30 | 20 | 5 | 11,5 | 30x20x1-3 | | | 0,24 € | | | 29056-230250830 | C | hranaté | 30 | 25 | 5 | 11,5 | 30x25x0,8-3 | | | 0,30 € | | | 29056-235100820 | C | hranaté | 35 | 10 | 3,5 | 11,5 | 35x10x0,8-2 | | | 0,28 € | | | 29056-235151030 | C | hranaté | 35 | 15 | 5 | 11,5 | 35x15x1-3 | | | 0,28 € | | | 29056-235200830 | C | hranaté | 35 | 20 | 5 | 11,5 | 35x20x0,8-3 | | | 0,33 € | | | 29056-235250830 | C | hranaté | 35 | 25 | 5 | 11,5 | 35x25x0,8-3 | | | 0,40 € | | | 29056-240151020 | C | hranaté | 40 | 15 | 5 | 11,7 | 40x15x1-2 | | | 0,48 € | | | 29056-240200830 | C | hranaté | 40 | 20 | 5 | 11,5 | 40x20x0,8-3 | | | 0,30 € | | | 29056-240251035 | C | hranaté | 40 | 25 | 5 | 11,5 | 40x25x1-3,5 | | | 0,44 € | | | 29056-240301030 | C | hranaté | 40 | 30 | 5 | 11,5 | 40x30x1-3 | | | 0,51 € | | | 29056-240351030 | C | hranaté | 40 | 35 | 5 | 11,5 | 40x35x1-3 | | | 0,67 € | | | 29056-245201030 | C | hranaté | 45 | 20 | 5 | 11,5 | 45x20x1-3 | | | 0,48 € | | | 29056-245250830 | C | hranaté | 45 | 25 | 5 | 11,5 | 45x25x0,8-3 | | | 0,59 € | | | 29056-245300830 | C | hranaté | 45 | 30 | 5 | 11,5 | 45x30x0,8-3 | | | 0,54 € | | | 29056-245351035 | C | hranaté | 45 | 35 | 5 | 11,5 | 45x35x1-3,5 | | | 0,78 € | | | 29056-250100820 | C | hranaté | 50 | 10 | 3,5 | 11,5 | 50x10x0,8-2 | | | 0,63 € | | | 29056-250200830 | C | hranaté | 50 | 20 | 5 | 14,5 | 50x20x0,8-3 | | | 0,47 € | | | 29056-250250830 | C | hranaté | 50 | 25 | 5 | 14,5 | 50x25x0,8-3 | | | 0,44 € | | | 29056-250301030 | C | hranaté | 50 | 30 | 5 | 14,5 | 50x30x1-3 | | | 0,51 € | | | 29056-250351035 | C | hranaté | 50 | 35 | 5 | 14,5 | 50x35x1-3,5 | | | 0,69 € | | | 29056-250400830 | C | hranaté | 50 | 40 | 5 | 14,5 | 50x40x0,8-3 | | | 0,78 € | | | 29056-255401540 | C | hranaté | 55 | 40 | 5 | 14,5 | 55x40x1,5-4 | | | 0,97 € | | | 29056-260151020 | C | hranaté | 60 | 15 | 5 | 14,5 | 60x15x1-2 | | | 0,85 € | | | 29056-260201030 | C | hranaté | 60 | 20 | 5 | 14,5 | 60x20x1-3 | | | 0,67 € | | | 29056-260250830 | C | hranaté | 60 | 25 | 5 | 14,5 | 60x25x0,8-3 | | | 0,71 € | | | 29056-260301030 | C | hranaté | 60 | 30 | 5 | 14,5 | 60x30x1-3 | | | 0,78 € | | | 29056-260351535 | C | hranaté | 60 | 35 | 5 | 14,5 | 60x35x1,5-3,5 | | | 1,30 € | | | 29056-260401030 | C | hranaté | 60 | 40 | 5 | 14,5 | 60x40x1-3 | | | 0,98 € | | | 29056-260451540 | C | hranaté | 60 | 45 | 5 | 14,5 | 60x45x1,5-4 | | | 1,32 € | | | 29056-260501535 | C | hranaté | 60 | 50 | 5 | 14,5 | 60x50x1,5-3,5 | | | 1,59 € | | | 29056-270301030 | C | hranaté | 70 | 30 | 5 | 14,5 | 70x30x1-3 | | | 1,27 € | | | 29056-270351535 | C | hranaté | 70 | 35 | 5 | 14,5 | 70x35x1,5-3,5 | | | 1,27 € | | | 29056-270401030 | C | hranaté | 70 | 40 | 5 | 14,5 | 70x40x1-3 | | | 1,61 € | | | 29056-270502040 | C | hranaté | 70 | 50 | 5 | 14,5 | 70x50x2-4 | | | 1,74 € | | | 29056-275251025 | C | hranaté | 75 | 25 | 5 | 14,5 | 75x25x1-2,5 | | | 1,07 € | | | 29056-275500825 | C | hranaté | 75 | 50 | 5 | 14,5 | 75x50x0,8-2,5 | | | 1,93 € | | | 29056-280251030 | C | hranaté | 80 | 25 | 5 | 14,5 | *80x25x1-3 | | | 1,21 € | | | 29056-280301025 | C | hranaté | 80 | 30 | 5 | 14,5 | *80x30x1-2,5 | | | 1,17 € | | | 29056-280401030 | C | hranaté | 80 | 40 | 5 | 14,5 | 80x40x1-3 | | | 1,33 € | | | 29056-280451535 | C | hranaté | 80 | 45 | 5 | 14,5 | 80x45x1,5-3,5 | | | 1,63 € | | | 29056-280501535 | C | hranaté | 80 | 50 | 5 | 21,5 | 80x50x1,5-3,5 | | | 1,93 € | | | 29056-280601545 | C | hranaté | 80 | 60 | 5 | 24 | 80x60x1,5-4,5 | | | 1,68 € | | | 29056-290402040 | C | hranaté | 90 | 40 | 5 | 14,5 | *90x40x2-4 | | | 1,78 € | | | 29056-290502045 | C | hranaté | 90 | 50 | 5 | 21,5 | 90x50x2-4,5 | | | 2,37 € | | | 29056-290703055 | C | hranaté | 90 | 70 | 6 | 21,5 | 90x70x3-5,5 | | | 3,20 € | | | 29056-200301535 | C | hranaté | 100 | 30 | 5 | 14,5 | *100x30x1,5-3,5 | | | 1,20 € | | | 29056-200401535 | C | hranaté | 100 | 40 | 5 | 14,5 | *100x40x1,5-3,5 | | | 1,30 € | | | 29056-200501545 | C | hranaté | 100 | 50 | 5 | 24 | 100x50x1,5-4,5 | | | 2,19 € | | | 29056-200602545 | C | hranaté | 100 | 60 | 6 | 24,5 | 100x60x2,5-4,5 | | | 1,66 € | | | 29056-200803055 | C | hranaté | 100 | 80 | 6 | 24 | 100x80x3-5,5 | | | 4,65 € | |
|
|
| Rychlá objednávka / zkontrolovat dostupnostPřímé objednání zboží nebo kontrola dostupnosti.zobrazit |
|
