        Trubky s kruhovým a čtyřhranným profilem

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Ocel 1.0037.
Hliník EN AW-6060.Provedení: Ocel, pozinkovaná.
Hliník, eloxovaný.Upozornění:Tolerance se u trubek s kruhovým a čtvercovým profilem stanovují individuálně, a to v závislosti na celém systému upínaných trubek.

*Hliník čtyřhranná trubka 10X10 lze dodat výlučně jako plný materiál.Na vyžádání:- přířez podle požadavků (L max. 5000 mm)
- nerezové trubky (L max. 3000 mm)
Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 29050 Trubky s kruhovým a čtyřhranným profilem

177 kB

Výkresy (celkový přehled)

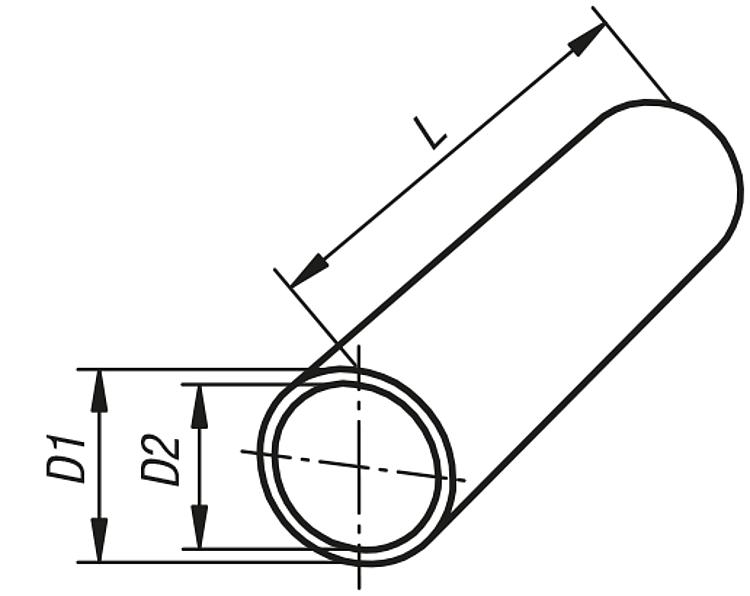

Kulaté trubky

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	Název	D1	D2	L	Cena
29050-0112X500	ocel	Ø12 x 1,5	12 ±0,1	9	500	6,64 €
29050-0112X1000	ocel	Ø12 x 1,5	12 ±0,1	9	1000	13,19 €
29050-0112X2000	ocel	Ø12 x 1,5	12 ±0,1	9	2000	26,38 €
29050-0114X500	ocel	Ø14 x 1,5	14 ±0,1	11	500	8,86 €
29050-0114X1000	ocel	Ø14 x 1,5	14 ±0,1	11	1000	17,73 €
29050-0114X2000	ocel	Ø14 x 1,5	14 ±0,1	11	2000	35,51 €
29050-0115X500	ocel	Ø15 x 1,5	15 ±0,1	12	500	9,15 €
29050-0115X1000	ocel	Ø15 x 1,5	15 ±0,1	12	1000	18,30 €
29050-0115X2000	ocel	Ø15 x 1,5	15 ±0,1	12	2000	36,55 €
29050-0116X500	ocel	Ø16 x 1,5	16 ±0,1	13	500	8,43 €
29050-0116X1000	ocel	Ø16 x 1,5	16 ±0,1	13	1000	16,89 €
29050-0116X2000	ocel	Ø16 x 1,5	16 ±0,1	13	2000	33,71 €
29050-0118X500	ocel	Ø18 x 1,5	18 ±0,1	15	500	9,36 €
29050-0118X1000	ocel	Ø18 x 1,5	18 ±0,1	15	1000	18,69 €
29050-0118X2000	ocel	Ø18 x 1,5	18 ±0,1	15	2000	37,35 €
29050-0120X500	ocel	Ø20 x 2	20 ±0,1	16	500	10,47 €
29050-0120X1000	ocel	Ø20 x 2	20 ±0,1	16	1000	20,88 €
29050-0120X2000	ocel	Ø20 x 2	20 ±0,1	16	2000	41,76 €
29050-0125X500	ocel	Ø25 x 2	25 ±0,1	21	500	12,82 €
29050-0125X1000	ocel	Ø25 x 2	25 ±0,1	21	1000	25,63 €
29050-0125X2000	ocel	Ø25 x 2	25 ±0,1	21	2000	51,29 €
29050-0130X500	ocel	Ø30 x 2	30 ±0,1	26	500	12,32 €
29050-0130X1000	ocel	Ø30 x 2	30 ±0,1	26	1000	24,54 €
29050-0130X2000	ocel	Ø30 x 2	30 ±0,1	26	2000	49,08 €
29050-0140X500	ocel	Ø40 x 4	40 ±0,15	32	500	21,01 €
29050-0140X1000	ocel	Ø40 x 4	40 ±0,15	32	1000	42,03 €
29050-0140X2000	ocel	Ø40 x 4	40 ±0,15	32	2000	83,75 €
29050-0150X500	ocel	Ø50 x 4	50 ±0,2	42	500	28,58 €
29050-0150X1000	ocel	Ø50 x 4	50 ±0,2	42	1000	56,80 €
29050-0150X2000	ocel	Ø50 x 4	50 ±0,2	42	2000	113,69 €
29050-0220X500	hliník	Ø20 x 3	20 ±0,1	14	500	10,35 €
29050-0220X1000	hliník	Ø20 x 3	20 ±0,1	14	1000	20,63 €
29050-0220X2000	hliník	Ø20 x 3	20 ±0,1	14	2000	41,23 €
29050-0230X500	hliník	Ø30 x 2	30 ±0,1	26	500	7,99 €
29050-0230X1000	hliník	Ø30 x 2	30 ±0,1	26	1000	16,04 €
29050-0230X2000	hliník	Ø30 x 2	30 ±0,1	26	2000	32,03 €
29050-0240X500	hliník	Ø40 x 3	40 ±0,15	34	500	13,57 €
29050-0240X1000	hliník	Ø40 x 3	40 ±0,15	34	1000	27,16 €
29050-0240X2000	hliník	Ø40 x 3	40 ±0,15	34	2000	54,29 €
29050-0250X500	hliník	Ø50 x 3	50 ±0,2	44	500	16,76 €
29050-0250X1000	hliník	Ø50 x 3	50 ±0,2	44	1000	33,48 €
29050-0250X2000	hliník	Ø50 x 3	50 ±0,2	44	2000	67,00 €

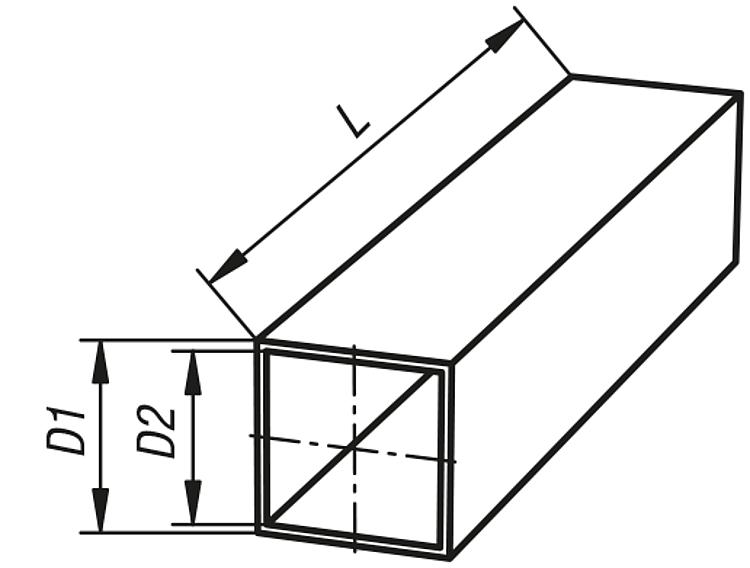

Čtyřhranné trubky

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	Název	D1	D2	L	Cena
29050-4120X500	ocel	20 x 20 x 1	20 ±0,3	18	500	7,61 €
29050-4120X1000	ocel	20 x 20 x 1	20 ±0,3	18	1000	15,25 €
29050-4120X2000	ocel	20 x 20 x 1	20 ±0,3	18	2000	30,43 €
29050-4125X500	ocel	25 x 25 x 1,5	25 ±0,3	22	500	7,61 €
29050-4125X1000	ocel	25 x 25 x 1,5	25 ±0,3	22	1000	15,26 €
29050-4125X2000	ocel	25 x 25 x 1,5	25 ±0,3	22	2000	34,06 €
29050-4130X500	ocel	30 x 30 x 2	30 ±0,3	26	500	9,50 €
29050-4130X1000	ocel	30 x 30 x 2	30 ±0,3	26	1000	19,09 €
29050-4130X2000	ocel	30 x 30 x 2	30 ±0,3	26	2000	38,11 €
29050-4140X500	ocel	40 x 40 x 3	40 ±0,4	34	500	13,73 €
29050-4140X1000	ocel	40 x 40 x 3	40 ±0,4	34	1000	27,22 €
29050-4140X2000	ocel	40 x 40 x 3	40 ±0,4	34	2000	54,43 €
29050-4210X500	hliník	10 x 10	10*	-	500	9,75 €
29050-4210X1000	hliník	10 x 10	10*	-	1000	19,50 €
29050-4210X2000	hliník	10 x 10	10*	-	2000	39,01 €
29050-4220X500	hliník	20 x 20 x 1,5	20 ±0,2	17	500	6,19 €
29050-4220X1000	hliník	20 x 20 x 1,5	20 ±0,2	17	1000	12,31 €
29050-4220X2000	hliník	20 x 20 x 1,5	20 ±0,2	17	2000	24,63 €
29050-4230X500	hliník	30 x 30 x 2	30 ±0,2	26	500	7,07 €
29050-4230X1000	hliník	30 x 30 x 2	30 ±0,2	26	1000	14,19 €
29050-4230X2000	hliník	30 x 30 x 2	30 ±0,2	26	2000	28,31 €
29050-4240X500	hliník	40 x 40 x 4	40 ±0,3	32	500	15,30 €
29050-4240X1000	hliník	40 x 40 x 4	40 ±0,3	32	1000	30,53 €
29050-4240X2000	hliník	40 x 40 x 4	40 ±0,3	32	2000	61,12 €
