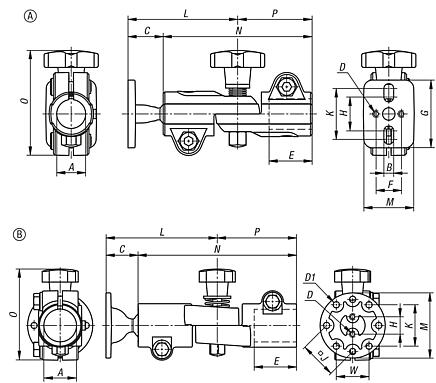

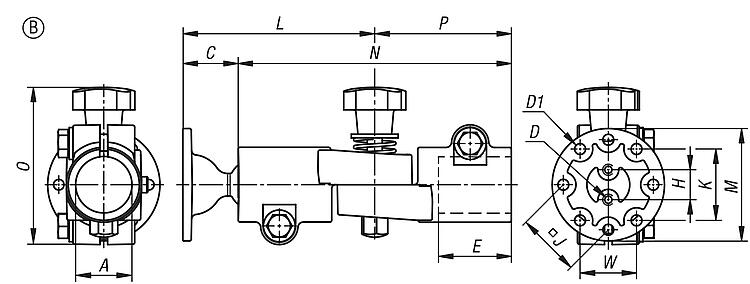

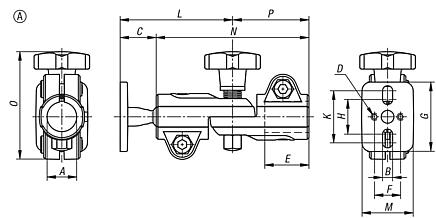

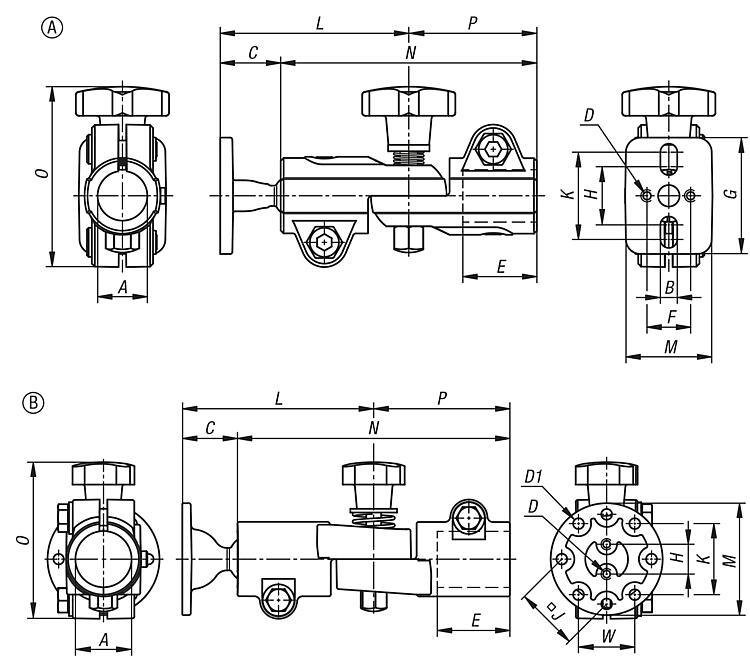

        Trubkové spojky, kloub, z hliníku, s kulovým kloubem

Popis zboží/obrázky produktu

PopisPopis výrobku:Trubkové kloubové spojky, jsou konstruovány s ozubením, a proto lze otáčet o 180° v krocích po 15°.
Trubkové spojky mají na kulovém kloubu připojovací desku otočnou o 360° a nabízejí tak ještě více stupňů volnosti v nastavení.
K nim lze připojit a individuálně nastavit součásti, jako jsou snímače, reflektory a další prvky. Vhodné pro součásti, které je třeba přesně vyrovnat a častěji nastavovat.
Rozsah vychylení připojovací desky činí minimálně 60°.Materiál:Hliníková litina.
Šroub s válcovou hlavou podle ISO 4762 a šestihranná matice podle DIN 985, z oceli.Provedení: Hladce vyleštěno.
Šroub s válcovou hlavou a šestihranná matice, pozinkované.Upozornění:Lze kombinovat s dalšími trubkovými spojkami konstrukční velikosti 18 mm a 30 mm.

Speciální povrchová úprava kulového kloubu zajišťuje vysokopevnostní upnutí.

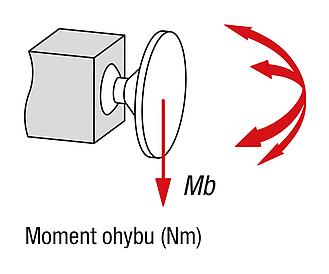

Max. utahovací moment pro utažení upínacích šroubů:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.

Uvedené síly a momenty jsou nezávazné orientační hodnoty, kterých nemusí být v jednotlivých případech dosaženo z důvodu různých podmínek použití, např. teploty nebo vlastností povrchu upínaných profilů.
Poskytnuté údaje nepředstavují záruku kvality ani zaručené vlastnosti výrobků.Příslušenství:- Trubky s kruhovým a čtvercovým profilem 29050Zvláštnost:
