        Trubkové spojky pro kloubovou nohu z hliníku, s vnitřním ozubením

Popis zboží/obrázky produktu

PopisMateriál:Hliníkový odlitek.
Matice, z oceli.Provedení: hladce vyleštěno.
Matice, pozinkovaná.Upozornění:Trubkové kloubové spojky s vnitřním ozubením lze s trubkovými kloubovými spojkami s vnějším ozubením (29026) spojit do jednoho kloubového prvku.

Max. krouticí moment k dotažení svěracích šroubů:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.Na vyžádání:Upínací páka pro upevnění.Příslušenství:- Šestihranná matice DIN 985
- Šestihranné šrouby DIN 933

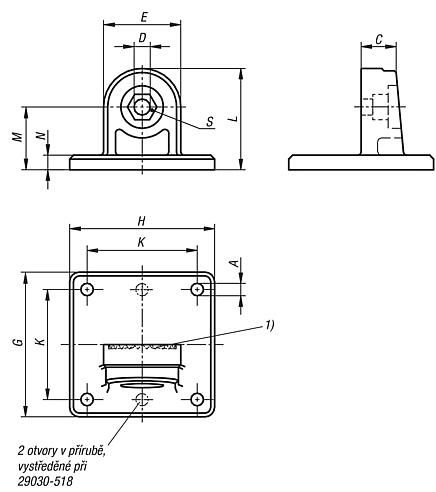

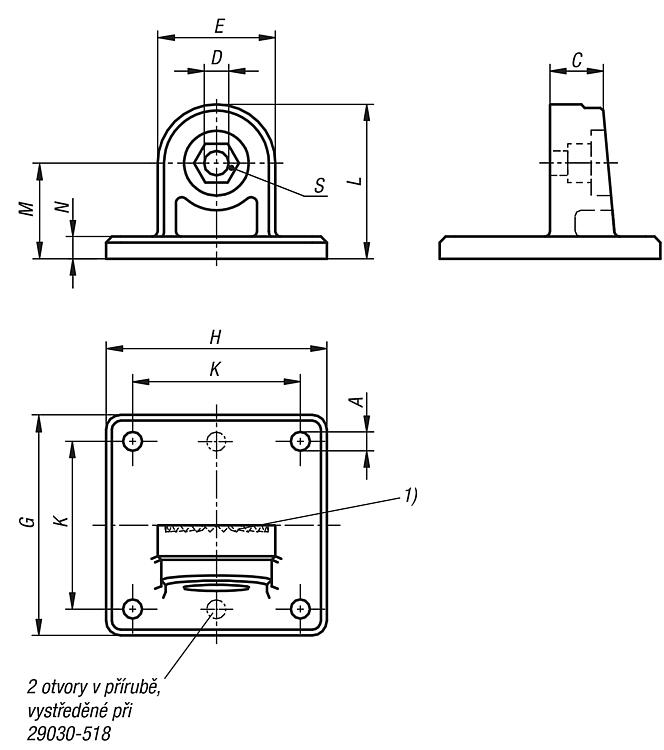

- Šroub s válcovou hlavou DIN 6912Odkaz na výkres:

1) 15° ozubení

Zvláštnost:
