29026Trubkové kloubové spojky z hliníku, s vnějším ozubením |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Hliníková litina.
Svěrací šroub s maticí, ocel.Provedení: Hladce vyleštěno.
Svěrací šroub s maticí, pozinkováno.Upozornění:Trubkové kloubové spojky s vnějším ozubením lze s trubkovými kloubové spojky s vnitřním ozubením (29024, 29028 nebo 29030) spojit do jednoho kloubového prvku.
Max. krouticí moment k dotažení svěracích šroubů:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.Na vyžádání:Upínací páka pro upevnění.Příslušenství:- Šestihranná matice DIN 985
- Šestihranné šrouby DIN 933

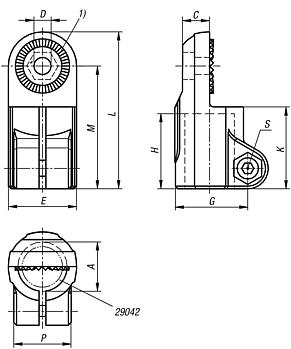

- Šroub s válcovou hlavou DIN 6912Odkaz na výkres:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | A
| C | D | E | G | H | K | L | M | P | S | F
kN | Mb (Nm) | Mv (Nm) | CAD | Přís. | Cena | Objednat |
|---|
| 29026-512 | 12,1 | 10,5 | 7,5 | 26 | 29,4 | 25 | 30 | 57 | 44 | 21 | M6 | 3,6 | 28 | 9 |  | | 14,62 € | | | 29026-514 | 14,1 | 10,5 | 7,5 | 26 | 29,4 | 25 | 30 | 57 | 44 | 21 | M6 | 3,6 | 28 | 9 | | | 14,62 € | | | 29026-516 | 16,1 | 10,5 | 7,5 | 26 | 29,4 | 25 | 30 | 57 | 44 | 21 | M6 | 3,6 | 28 | 9 | | | 14,62 € | | | 29026-518 | 18,1 | 10,5 | 7,5 | 26 | 29,4 | 25 | 30 | 57 | 44 | 21 | M6 | 3,6 | 28 | 9 | | | 14,62 € | | | 29026-520 | 20 | 16 | 9 | 40 | 40 | 45 | 50 | 93 | 73 | 33 | M8 | 4,9 | 91 | 94 | | | 15,46 € | | | 29026-525 | 25,1 | 16 | 9 | 40 | 40 | 45 | 50 | 93 | 73 | 33 | M8 | 4,9 | 91 | 94 | | | 15,46 € | | | 29026-530 | 30,1 | 16 | 9 | 40 | 40 | 45 | 50 | 93 | 73 | 33 | M8 | 4,9 | 91 | 94 | | | 15,46 € | | | 29026-540 | 40,2 | 22 | 11 | 56 | 56 | 60 | 68 | 128 | 100 | 48 | M10 | 6 | 267 | 181 | | | 25,82 € | |
|
