29014Trubkové spojky přírubové nerezová ocel |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Nerezová ocel, jemný odlitek 1.4308.
Šroub s válcovou hlavou ISO 4762 a šestihranná matice ISO 4032, nerezová ocel.
Od Ø 30 mm šroub se šestihrannou hlavou ISO 4017, nerezová ocel. Provedení: Elektrolyticky leštěno.Upozornění:Trubkové spojky s průměry 30 a 40 mm jsou opatřeny krytem závitu ze silikonu, které chrání závit šroubu se šestihrannou hlavou před nečistotami a poškozením.Na vyžádání:Upínací páka pro upevnění.Příslušenství:- Trubky s kruhovým a čtvercovým profilem 29050Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

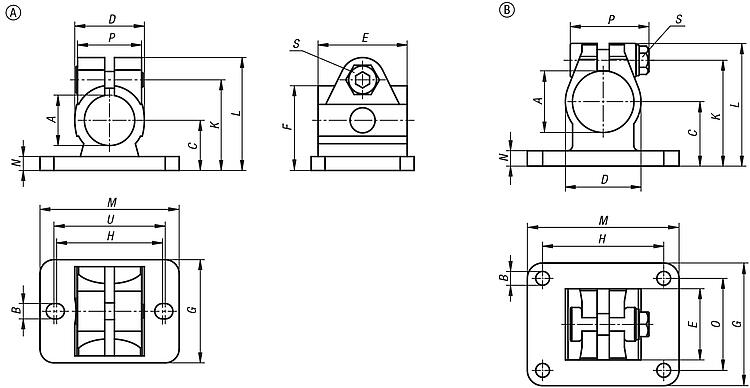

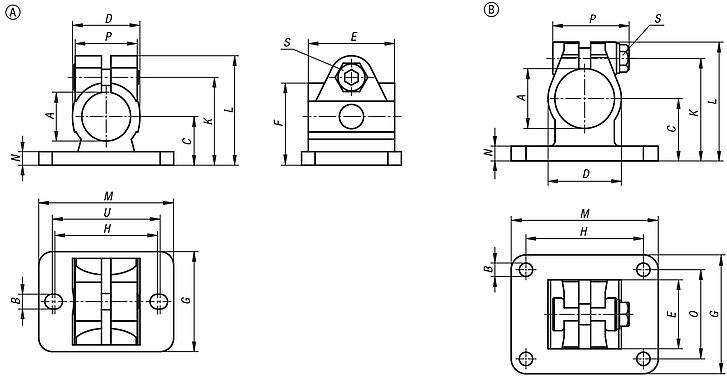

Výkresy (celkový přehled) |

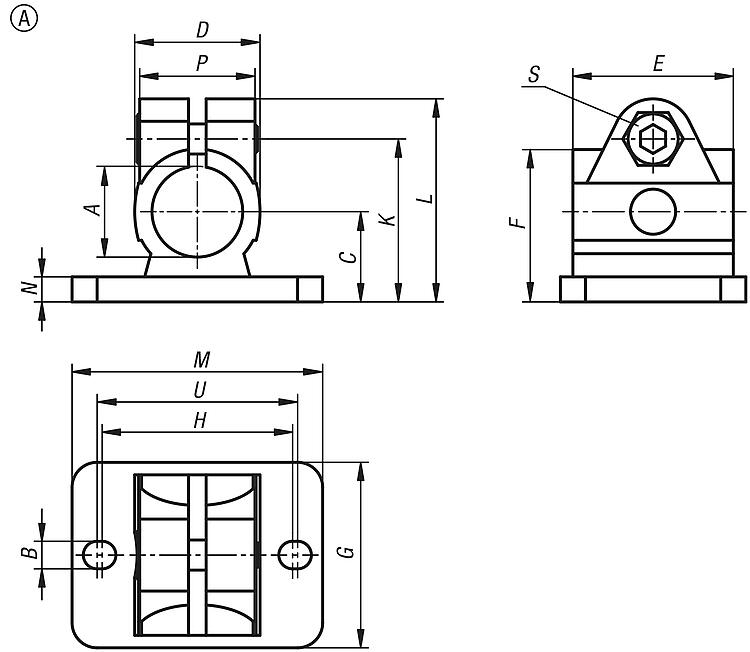

| Objednací číslo | Provedení | A | B | C | D
| E | F | G | H | K | L | M | N | P | S | U | CAD | Přís. | Cena | Objednat |
|---|
| 29014-112 | A | 12,1 | 5,5 | 18 | 25 | 32 | 30,4 | 37 | 38 | 32,5 | 40.5 | 50 | 5 | 23 | M6x18 | 40 |  | | 32,96 € | | | 29014-114 | A | 14,1 | 5,5 | 18 | 25 | 32 | 30,4 | 37 | 38 | 32,5 | 40.5 | 50 | 5 | 23 | M6x18 | 40 | | | 32,96 € | | | 29014-116 | A | 16,1 | 5,5 | 18 | 25 | 32 | 30,4 | 37 | 38 | 32,5 | 40.5 | 50 | 5 | 23 | M6x18 | 40 | | | 32,96 € | | | 29014-118 | A | 18,1 | 5,5 | 18 | 25 | 32 | 30,4 | 37 | 38 | 32,5 | 40.5 | 50 | 5 | 23 | M6x18 | 40 | | | 32,96 € | | | 29014-120 | A | 20,1 | 5,5 | 18 | 25 | 32 | 30,4 | 37 | 38 | 32,5 | 40.5 | 50 | 5 | 23 | M6x18 | 40 | | | 35,40 € | |
|

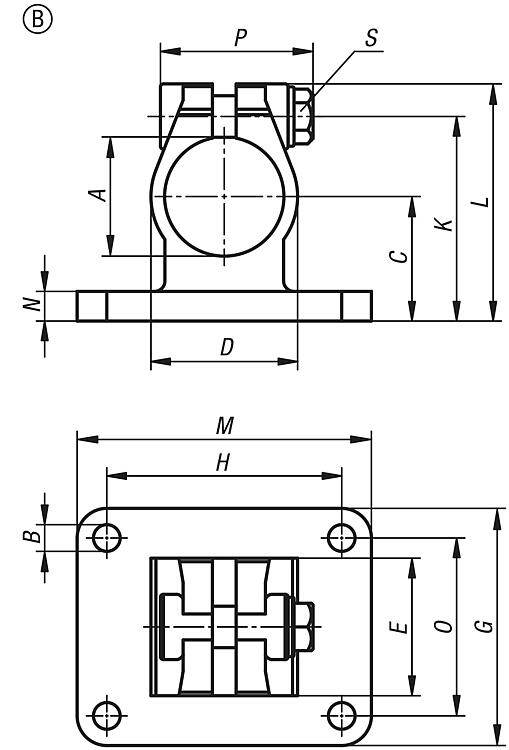

| Objednací číslo | Provedení | A | B | C | D
| E | G | H | K | L | M | N | O | P | S | CAD | Přís. | Cena | Objednat |
|---|
| 29014-130 | B | 30,1 | 7 | 30 | 37,4 | 32,4 | 55 | 60 | 50 | 59,2 | 78 | 7 | 40 | 45.5 | M8x30 | | | 61,10 € | | | 29014-140 | B | 40,17 | 9 | 42 | 49,4 | 46,4 | 80 | 60 | 69 | 80 | 80 | 10 | 60 | 52 | M10x35 | | | 105,41 € | |
|
|
