29010Trubková spojka, patka nerezová ocel |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Nerezová ocel, jemný odlitek 1.4308.
Šroub s válcovou hlavou ISO 4762 a šestihranná matice ISO 4032, nerezová ocel.
Od Ø 30 mm šroub se šestihrannou hlavou ISO 4017, nerezová ocel.
Provedení: Elektrolyticky leštěno.Upozornění:Trubkové spojky s průměry 30 a 40 mm jsou opatřeny krytem závitu ze silikonu, které chrání závit šroubu se šestihrannou hlavou před nečistotami a poškozením.Na vyžádání:Upínací páka pro upevnění.Příslušenství:- Trubky s kruhovým a čtvercovým profilem 29050Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

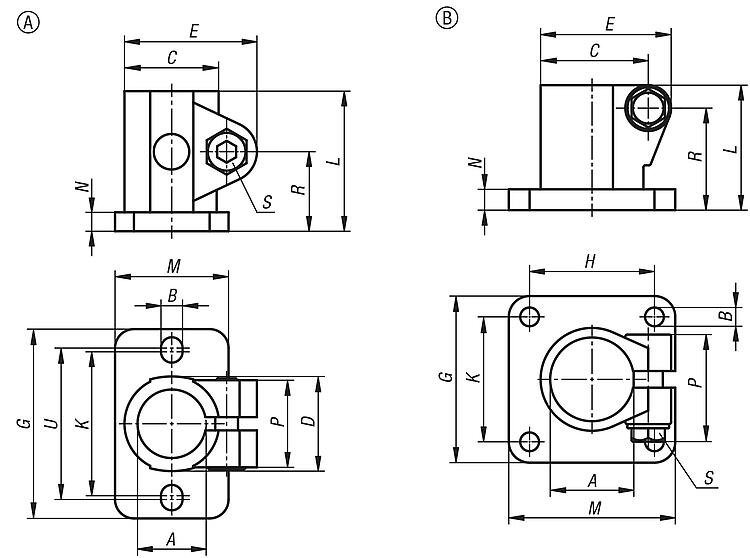

Výkresy (celkový přehled) |
Objednací číslo | Provedení | A | B | C | D | E | G | K | L | M | N | P | R | S | U | CAD | Přís. | Cena | Objednat |
---|
29010-112 | A | 12,1 | 5,7 | 27 | 25 | 35 | 50 | 38 | 37 | 30 | 5 | 23 | 21 | M6x18 | 40 | | | 31,88 € | | 29010-114 | A | 14,1 | 5,7 | 27 | 25 | 35 | 50 | 38 | 37 | 30 | 5 | 23 | 21 | M6x18 | 40 | | | 31,88 € | | 29010-116 | A | 16,1 | 5,7 | 27 | 25 | 35 | 50 | 38 | 37 | 30 | 5 | 23 | 21 | M6x18 | 40 | | | 31,88 € | | 29010-118 | A | 18,1 | 5,7 | 27 | 25 | 35 | 50 | 38 | 37 | 30 | 5 | 23 | 21 | M6x18 | 40 | | | 31,88 € | | 29010-120 | A | 20,1 | 5,7 | 27 | 25 | 35 | 50 | 38 | 37 | 30 | 5 | 23 | 21 | M6x18 | 40 | | | 34,24 € | |
|

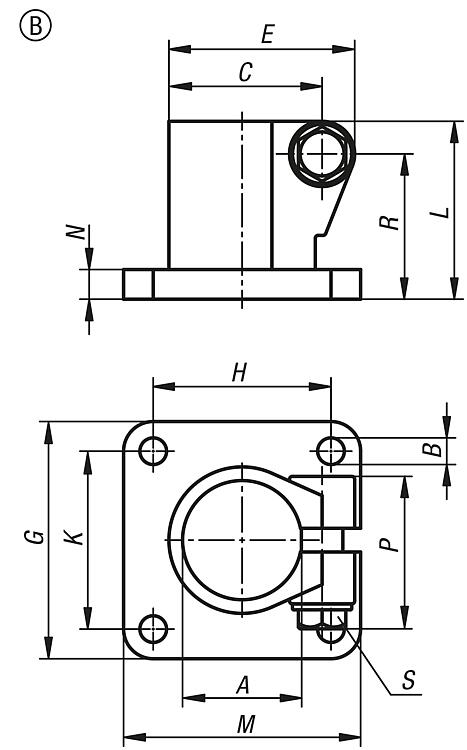

Objednací číslo | Provedení | A | B | C | D | E | G | H | K | L | M | N | P | R | S | CAD | Přís. | Cena | Objednat |
---|
29010-130 | B | 30,1 | 7 | 39 | 37,4 | 48 | 60 | 40 | 40 | 50 | 60 | 7 | 45.5 | 41 | M8x30 | | | 59,09 € | | 29010-140 | B | 40,17 | 9 | 51,7 | 49,4 | 63 | 80 | 60 | 60 | 60 | 80 | 10 | 52 | 48,7 | M10x35 | | | 84,64 € | |
|
|
