Odvzdušňovací uzávěry

zpět

Produkty
- Přehled výrobků
  - Systémy a komponenty pro výrobu strojů a zařízení
    - Olejoznaky Zátky Šroubové uzávěry Odvzdušňovací šrouby Olejové měrky Plnicí hrdla
      - Odvzdušňovací uzávěry

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Pouzdro, kryt z termoplastu, polyamid 66.
Filtr vzduchu (pouze provedení B) z polyuretanu (PU pěna).
O-kroužek z pryže(NBR).Provedení: Pouzdro černé. Kryt červený. Jemnost filtru 60 µm.Upozornění:Odnímatelné víčko umožňuje bezproblémové čištění vzduchového filtru.

Provedení A: bez vzduchového filtru

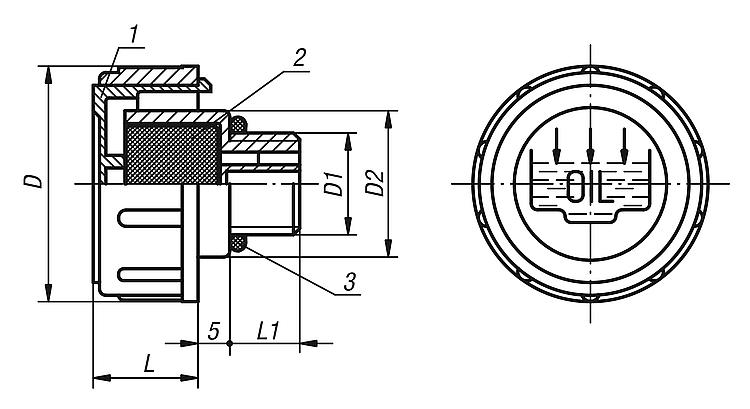

Provedení B: se vzduchovým filtremTeplotní rozsah:Teplotní odolnost u oleje až do 100 °C.Odkaz na výkres:

1) Kryt
2) Filtr vzduchu pouze v provedení B
3) O-kroužek

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 28034 Odvzdušňovací uzávěry

200 kB

Výkresy (celkový přehled)

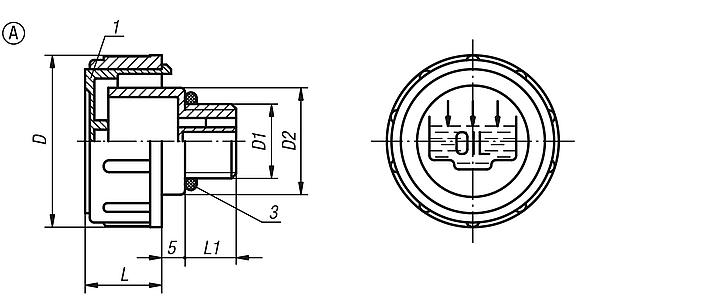

Odvzdušňovací šrouby, provedení A, bez filtru vzduchu

více informací

Výkresy

Odvzdušňovací šrouby, provedení A, bez filtru vzduchu

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D2	L	L1	Cena
28034-136038	A	36	G3/8	23	17	11	1,83 €
28034-141012	A	41	G1/2	28	18	12	2,05 €
28034-147034	A	47	G3/4	33	17	12	2,40 €
28034-152100	A	52	G1	38	20	12	2,99 €
28034-163114	A	63	G1 1/4	49	23	13	3,88 €
28034-163112	A	63	G1 1/2	55	23	13,5	4,08 €
28034-1361615	A	36	M16x1,5	23	17	11	1,83 €
28034-1411815	A	41	M18x1,5	28	17,5	12	1,97 €
28034-1412015	A	41	M20x1,5	28	17,5	12	2,05 €
28034-1412215	A	41	M22x1,5	28	17,5	12	2,10 €

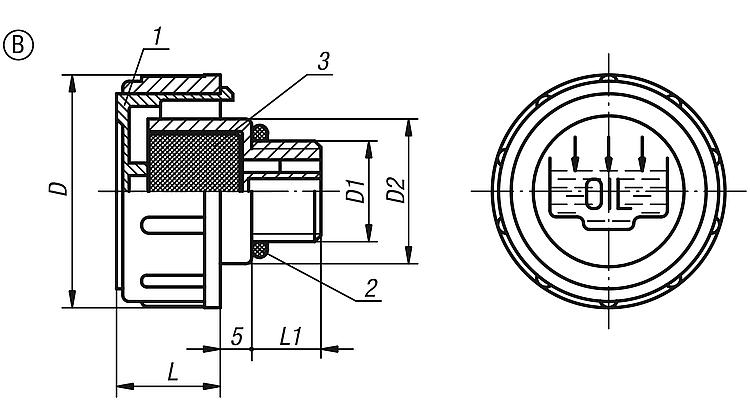

Odvzdušňovací šrouby, provedení B, s filtrem vzduchu

více informací

Výkresy

Odvzdušňovací šrouby, provedení B, s filtrem vzduchu

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D2	L	L1	Cena
28034-236038	B	36	G3/8	23	17	11	2,12 €
28034-241012	B	41	G1/2	28	18	12	2,43 €
28034-247034	B	47	G3/4	33	17	12	2,70 €
28034-252100	B	52	G1	38	20	12	3,38 €
28034-263114	B	63	G1 1/4	49	23	13	4,27 €
28034-263112	B	63	G1 1/2	55	23	13,5	4,46 €
28034-2361615	B	36	M16x1,5	23	17	11	2,12 €
28034-2411815	B	41	M18x1,5	28	17,5	12	2,32 €
28034-2412015	B	41	M20x1,5	28	17,5	12	2,43 €
28034-2412215	B	41	M22x1,5	28	17,5	12	2,52 €
