Popis zboží/obrázky produktu

PopisMateriál:Pouzdro z hliníku.
Trubky z polykarbonátu.
Víčka z polyamidu.
O-kroužek a ploché těsnění z pryže (NBR), 70 Shore.
Šrouby a šestihranné matice z oceli.
Provedení: Průhled s čirým sklem.
Pozinkované šrouby a šestihranné matice.

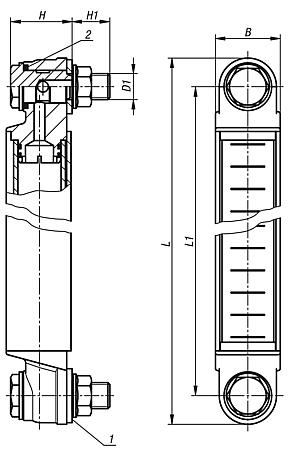

Upozornění:Olejoznaky je možné využít jednak tak, jak je znázorněno, nebo mohou být nainstalovány přímo do otvorů se závitem. Vzdálenost mezi osami u montážních děr =L1±0,3. Maximální provozní teplota činí 90 °C. Maximální tlak činí 1 bar. Maximální utahovací moment upevňovacích šroubů činí 5 Nm.Odkaz na výkres:
1) Ploché těsnění
2) O-kroužek
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 28001 Ukazatel hladiny oleje dlouhé provedení 155 kB

Výkresy

Ukazatel hladiny oleje dlouhé provedení

Výběr/filtr zboží

Objednací číslo

BD1HH1LL1CADPřís.CenaObjednat
28001-130030M123016,5325300 35,60 €
28001-140030M123016,5425400 39,28 €
28001-150030M123016,5525500 43,07 €
