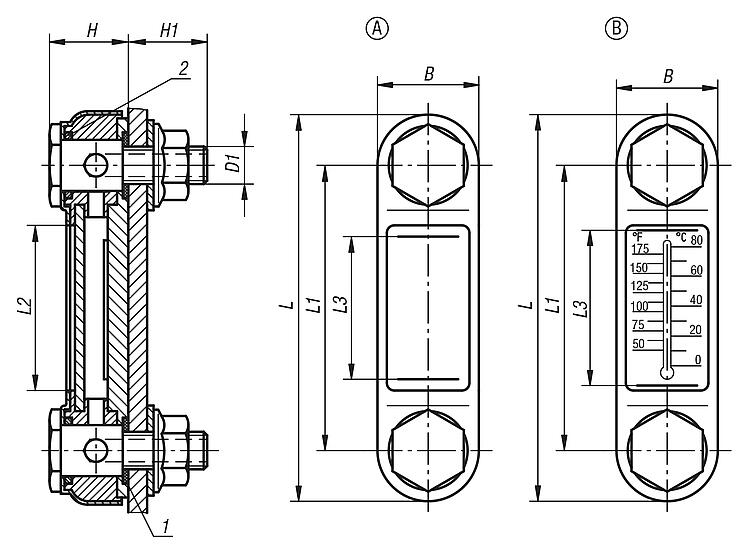

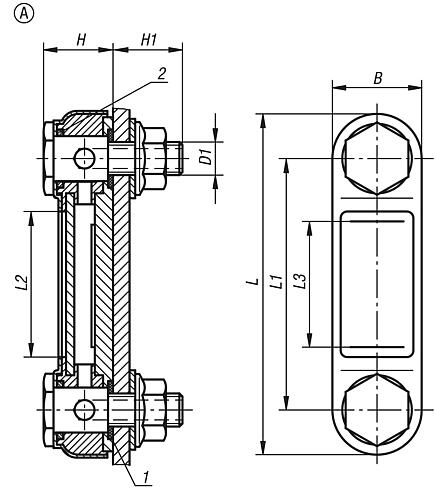

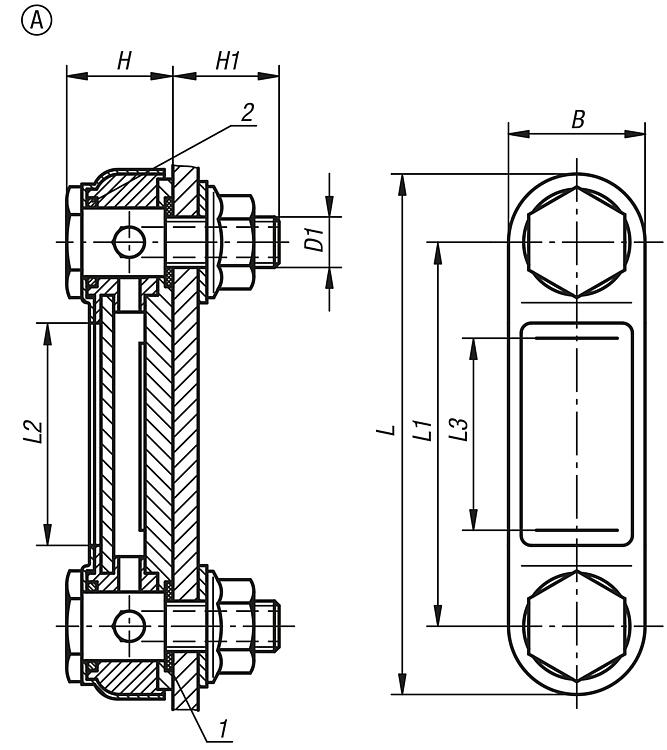

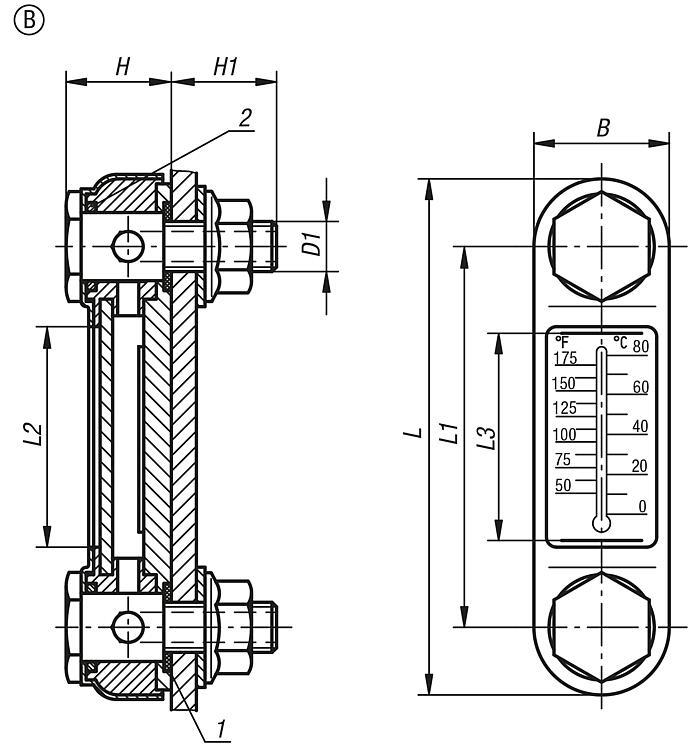

PopisMateriál:Pouzdro z oceli. Průzor z termoplastu, z polyamidu. O-kroužek a ploché těsnění z pryže (NBR). Reflektor z hliníku. Šroub a šestihranná matice z oceli.Provedení: Pouzdro černé, lakované. Průzor průhledný, vysoká mechanická pevnost, odolné vůči stárnutí materiálu, teplotní odolnost u oleje až do 100 °C, u vody až do 70 °C. Reflektor bíle lakovaný, značkovací čárky, resp. stupnice černá. Šroub a šestihranná matice, pozinkované.Upozornění:Olejoznaky je možné využít jednak tak, jak je znázorněno, nebo mohou být nainstalovány přímo do otvorů se závitem. Vzdálenost mezi osami pro montážní otvory = L1 ±0,5. Tyto olejoznaky jsou vhodné pro zásobníky, které nejsou vystaveny tlaku. Maximální provozní teplota: 100 °C.Odkaz na výkres:Provedení A: bez teploměru Provedení B: s teploměrem
1) Ploché těsnění 2) O-kroužek Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
