        Vidlicové hlavice z oceli nebo nerezové oceli s vnějším závitem

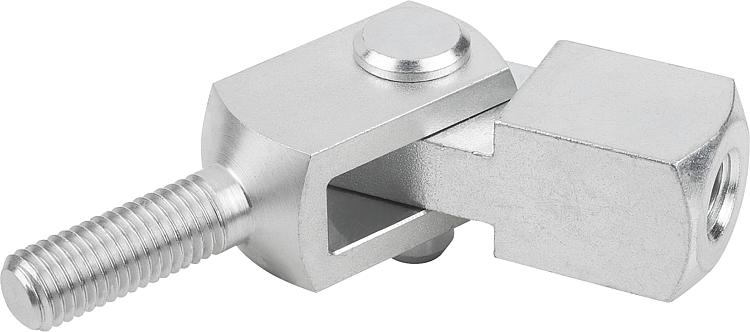

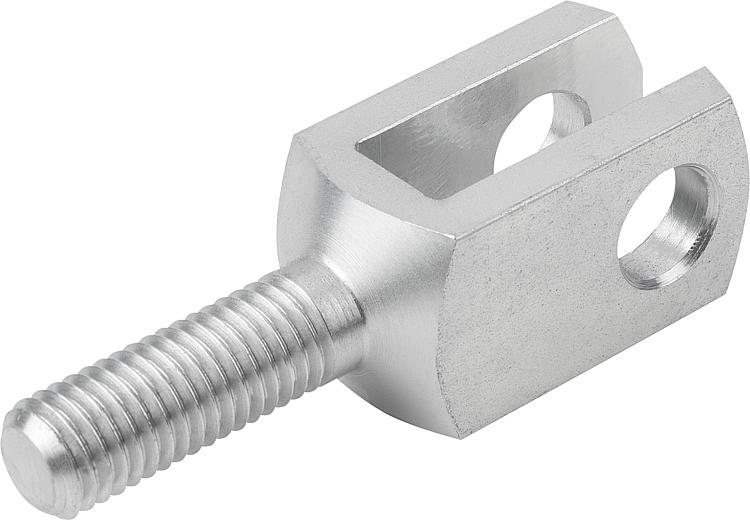

Popis zboží/obrázky produktu

PopisMateriál:

Ocel nebo nerezová ocel 1.4305.

Provedení: Ocel, pozinkovaná.
Nerezová ocel bez povrchové úpravy.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

27624-05_Datasheet_33893_Vidlicov_hlavice_z_oceli_nebo_nerezov_oceli_s_vn_j_m_z_vitem--cs

261 kB

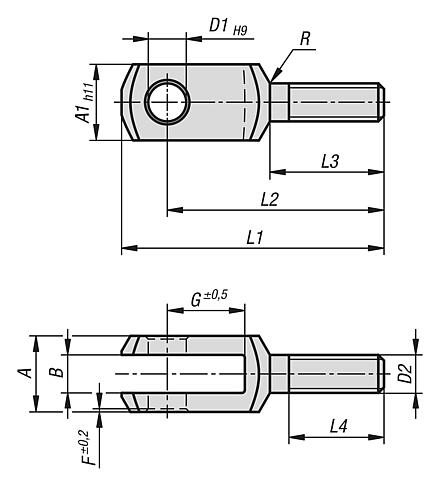

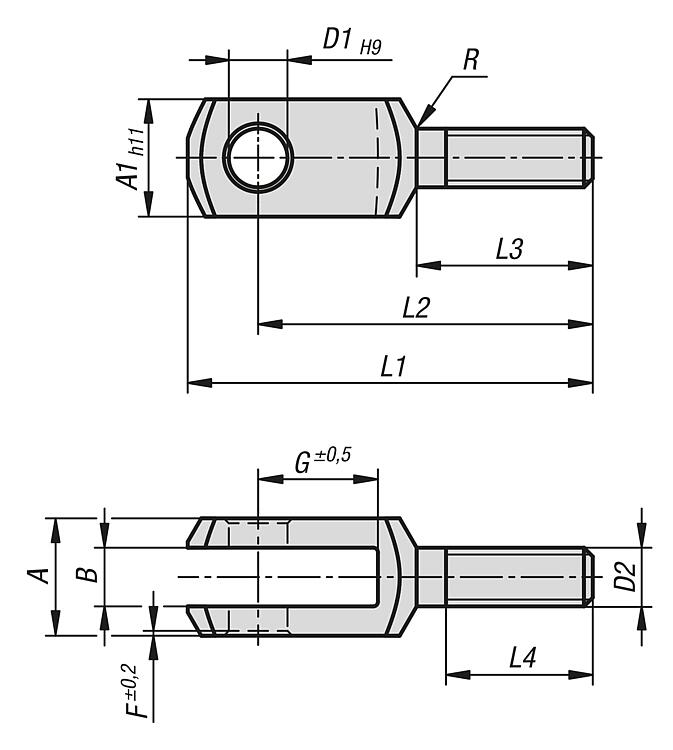

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	Provedení 2	A	A1	B	D1	D2	F	G	L1	L2	L3	L4	R	Cena
27624-05-0612	automatová ocel	pravý závit	12	12	6	6	M6	0,5	12	44	37	20	15	0,8	5,50 €
27624-05-0816	automatová ocel	pravý závit	16	16	8	8	M8	0,5	16	57	47	25	20	0,8	4,08 €
27624-05-1020	automatová ocel	pravý závit	20	20	10	10	M10	0,5	20	69	57	30	25	0,8	6,69 €
27624-05-1224	automatová ocel	pravý závit	24	24	12	12	M12	0,5	24	82	68	35	30	0,8	10,86 €
27624-05-1428	automatová ocel	pravý závit	27	27	14	14	M14	1	28	94	78	40	35	1,2	17,32 €
27624-05-1632	automatová ocel	pravý závit	32	32	16	16	M16	1	32	108	89	45	40	1,2	12,71 €
27624-05-2040	automatová ocel	pravý závit	40	40	20	20	M20	1	40	134	109	55	50	1,5	22,53 €
27624-05-06121	automatová ocel	levý závit	12	12	6	6	M6	0,5	12	44	37	20	15	0,8	9,72 €
27624-05-08161	automatová ocel	levý závit	16	16	8	8	M8	0,5	16	57	47	25	20	0,8	18,15 €
27624-05-10201	automatová ocel	levý závit	20	20	10	10	M10	0,5	20	69	57	30	25	0,8	20,02 €
27624-05-12241	automatová ocel	levý závit	24	24	12	12	M12	0,5	24	82	68	35	30	0,8	24,06 €
27624-05-14281	automatová ocel	levý závit	27	27	14	14	M14	1	28	94	78	40	35	1,2	25,19 €
27624-05-16321	automatová ocel	levý závit	32	32	16	16	M16	1	32	108	89	45	40	1,2	33,73 €
27624-05-20401	automatová ocel	levý závit	40	40	20	20	M20	1	40	134	109	55	50	1,5	37,84 €
27624-05-10612	nerezová ocel A2	pravý závit	12	12	6	6	M6	0,5	12	44	37	20	15	0,8	11,22 €
27624-05-10816	nerezová ocel A2	pravý závit	16	16	8	8	M8	0,5	16	57	47	25	20	0,8	11,22 €
27624-05-11020	nerezová ocel A2	pravý závit	20	20	10	10	M10	0,5	20	69	57	30	25	0,8	24,07 €
27624-05-11224	nerezová ocel A2	pravý závit	24	24	12	12	M12	0,5	24	82	68	35	30	0,8	29,26 €
27624-05-11428	nerezová ocel A2	pravý závit	27	27	14	14	M14	1	28	94	78	40	35	1,2	46,52 €
27624-05-11632	nerezová ocel A2	pravý závit	32	32	16	16	M16	1	32	108	89	45	40	1,2	35,29 €
27624-05-12040	nerezová ocel A2	pravý závit	40	40	20	20	M20	1	40	134	109	55	50	1,5	89,40 €
27624-05-106121	nerezová ocel A2	levý závit	12	12	6	6	M6	0,5	12	44	37	20	15	0,8	14,33 €
27624-05-108161	nerezová ocel A2	levý závit	16	16	8	8	M8	0,5	16	57	47	25	20	0,8	14,78 €
27624-05-110201	nerezová ocel A2	levý závit	20	20	10	10	M10	0,5	20	69	57	30	25	0,8	22,03 €
27624-05-114281	nerezová ocel A2	levý závit	27	27	14	14	M14	1	28	94	78	40	35	1,2	46,91 €
27624-05-116321	nerezová ocel A2	levý závit	32	32	16	16	M16	1	32	108	89	45	40	1,2	51,58 €
27624-05-120401	nerezová ocel A2	levý závit	40	40	20	20	M20	1	40	134	109	55	50	1,5	112,55 €
