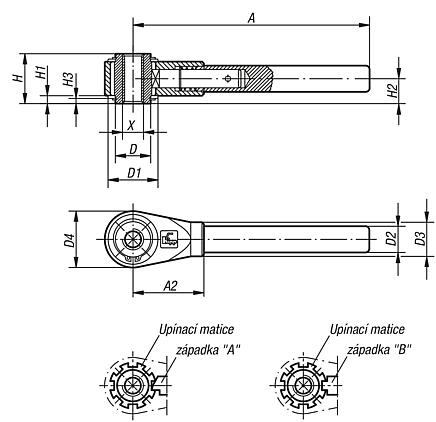

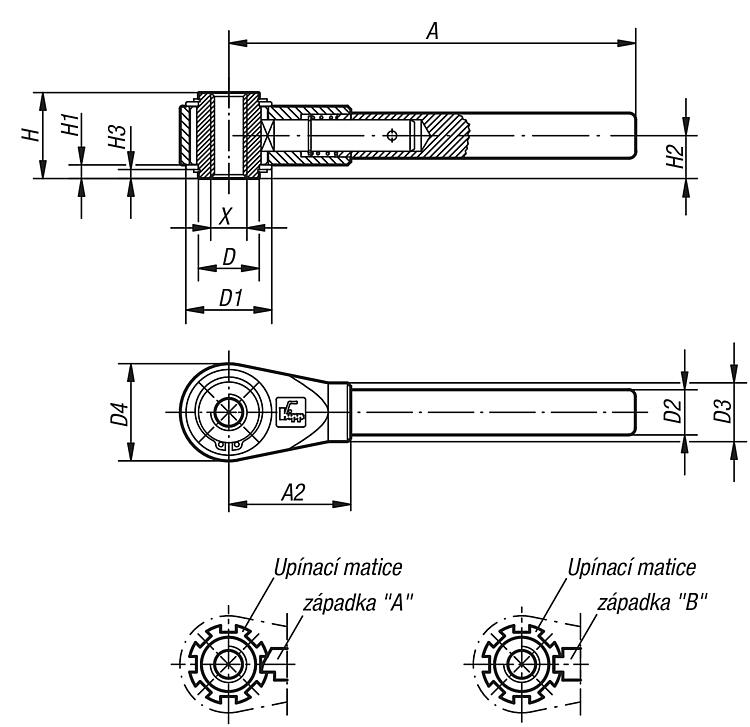

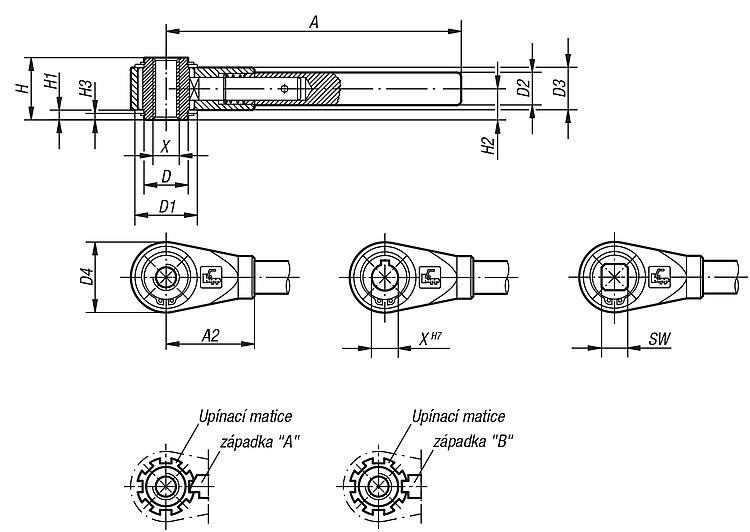

PopisMateriál:Pouzdro zušlechtěná ocel, upínací matice a čep z automatové oceli vytvrzeno.Provedení: Brynýrováno. Za příplatek je možné dodat provedení v matu nebo chromované do vysokého lesku.Upozornění:Upínací čepy A (k ráčnám) standardní provedení:
Slouží k utahování a povolování v omezeném prostoru při potřebě provést více otáček. Při změně směru utahování nebo povolování je třeba přepnout páku o 180°.
Zvláštní provedení upínacích čepů B:
Slouží k utahování a povolování v omezeném prostoru při potřebě provádět málo otáček. Při změně směru utahování nebo povolování není třeba otáčet páku. Západka je až do svého vytažení oboustranně v záběru.

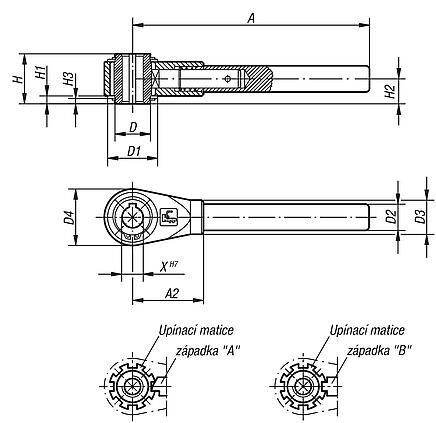

Upínací klíče s lícovaným otvorem Ø H7 s drážkou pro zalícovanou pružinu podle DIN 6885 list 1.Na vyžádání:Další vnitřní závity, zalícované díry a vnitřní čtyřhrany.
Rozměr "A" je možné za příplatek dodat v odstupňovaných nestandardních délkách.
Nadstandardní provedení: západka B StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Objednací číslo
| Druh upevnění | Velikost | X | A=Délka držadla | A2 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | Počet
zajišťovacích
drážek | CAD | Přís. | Cena | Objednat |
|---|
| 06470-310 | vnitřní závit | 1 | M10 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 |  | | 83,00 € | | | 06470-312 | vnitřní závit | 1 | M12 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 83,00 € | | | 06470-314 | vnitřní závit | 2 | M14 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 99,00 € | | | 06470-316 | vnitřní závit | 2 | M16 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 99,00 € | | | 06470-318 | vnitřní závit | 3 | M18 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 128,21 € | | | 06470-320 | vnitřní závit | 3 | M20 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 128,21 € | | | 06470-322 | vnitřní závit | 4 | M22 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 174,13 € | | | 06470-324 | vnitřní závit | 4 | M24 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 174,13 € | | | 06470-327 | vnitřní závit | 4 | M27 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 174,13 € | | | 06470-330 | vnitřní závit | 5 | M30 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 333,97 € | | | 06470-336 | vnitřní závit | 5 | M36 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 333,97 € | | | 06470-342 | vnitřní závit | 5 | M42 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 333,97 € | |
|
Objednací číslo
| Druh upevnění | Velikost | X | A=Délka držadla | A2 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | Počet
zajišťovacích
drážek | CAD | Přís. | Cena | Objednat |
|---|
| 06470-412 | lícovaný otvor s drážkou | 1 | 12 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 105,20 € | | | 06470-414 | lícovaný otvor s drážkou | 2 | 14 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 126,52 € | | | 06470-415 | lícovaný otvor s drážkou | 2 | 15 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 126,52 € | | | 06470-416 | lícovaný otvor s drážkou | 2 | 16 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 126,52 € | | | 06470-418 | lícovaný otvor s drážkou | 3 | 18 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 167,97 € | | | 06470-420 | lícovaný otvor s drážkou | 3 | 20 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 167,97 € | | | 06470-422 | lícovaný otvor s drážkou | 4 | 22 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 229,41 € | | | 06470-425 | lícovaný otvor s drážkou | 4 | 25 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 229,41 € | | | 06470-427 | lícovaný otvor s drážkou | 4 | 27 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 229,41 € | | | 06470-430 | lícovaný otvor s drážkou | 5 | 30 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 436,87 € | | | 06470-436 | lícovaný otvor s drážkou | 5 | 36 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 436,87 € | |
|
Objednací číslo

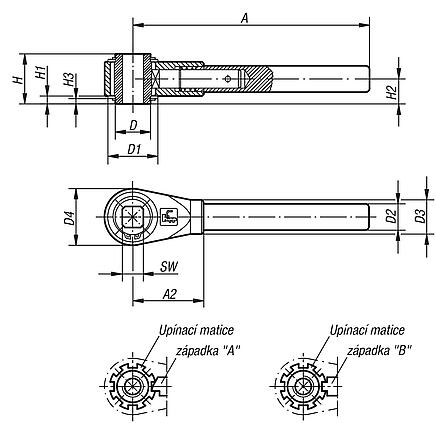

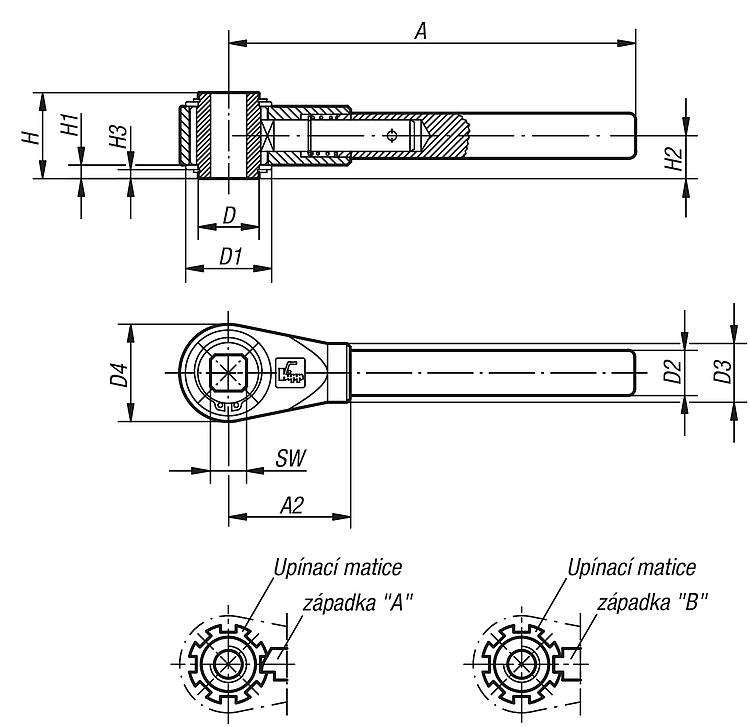

| Druh upevnění | SW | Velikost
| A=Délka držadla | A2 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | Počet
zajišťovacích
drážek | CAD | Přís. | Cena | Objednat |
|---|
| 06470-510 | vnitřní čtyřhran | 10 | 1 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 97,23 € | | | 06470-512 | vnitřní čtyřhran | 12 | 1 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 97,23 € | | | 06470-513 | vnitřní čtyřhran | 13 | 2 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 115,70 € | | | 06470-514 | vnitřní čtyřhran | 14 | 2 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 115,70 € | | | 06470-517 | vnitřní čtyřhran | 17 | 3 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 155,19 € | | | 06470-519 | vnitřní čtyřhran | 19 | 4 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 214,25 € | | | 06470-520 | vnitřní čtyřhran | 20 | 4 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 214,25 € | | | 06470-522 | vnitřní čtyřhran | 22 | 4 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 214,25 € | | | 06470-524 | vnitřní čtyřhran | 24 | 4 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 214,25 € | | | 06470-530 | vnitřní čtyřhran | 30 | 5 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 404,81 € | | | 06470-532 | vnitřní čtyřhran | 32 | 5 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 404,81 € | |
|
|
