Zalomené upínky s polohovací jednotkou

04200

Zalomené upínky s polohovací jednotkou

Produkty
- Přehled výrobků
  - Pružný systém normalizovaných dílů
    - Upínky Upínací prvky
      - Upínací příložky
        Zalomené upínky s polohovací jednotkou

Popis zboží/obrázky produktu

PopisMateriál:Základní těleso, z tvárné litiny.
Upínka a upínací šroub ze zušlechtěné oceli.Provedení: Brynýrováno.Upozornění:Zalomené upínací příložky s polohovací jednotkou jsou univerzální, flexibilní upínače složené z jednotlivých prvků, které však vždy tvoří jeden celek. Neexistují žádné volné díly, které by bylo nutné přizpůsobovat určitému způsobu upínání. Kompaktní tvar umožňuje upnutí těsně u obrobku a je tak možné využít celé plochy strojního stolu.Zvláštnost:

RoHS

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 04200 Zalomené upínky s polohovací jednotkou

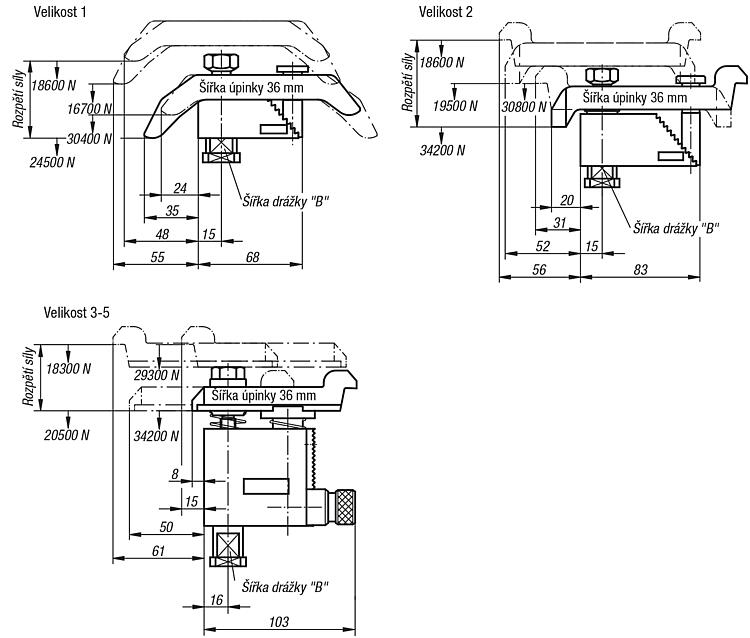

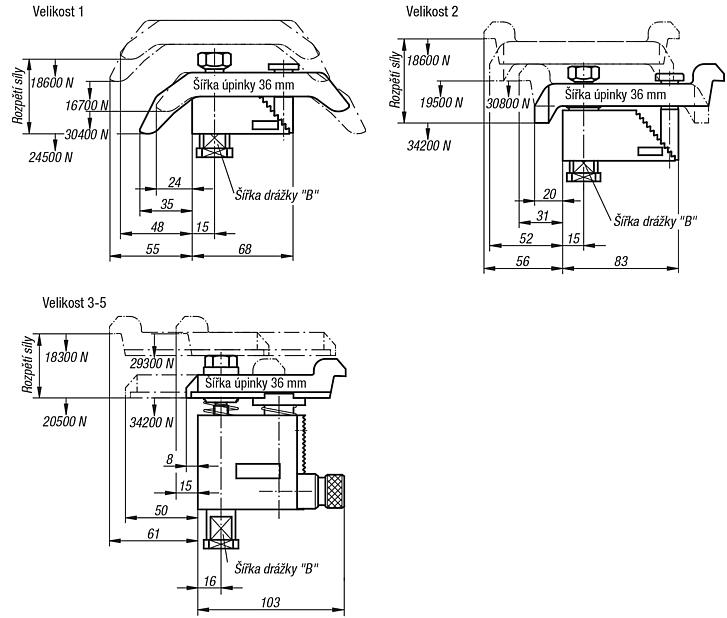

Výkresy

Zalomené upínky s polohovací jednotkou

Zalomené upínky s polohovací jednotkou

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	Velikost	Upínací rozsah	Šířka drážky B podle DIN 650	Filtr
04200-10X	1	0-35	12/14/16/18
04200-20X	2	25-85	12/14/16/18
04200-30X	3	80-137	12/14/16/18
04200-40X	4	125-224	12/14/16/18
04200-50X	5	160-300	12/14/16/18
