PopisMateriál:Ocelové provedení:
Aretační kolík kalený: Třída pevnosti 5.8.
Nerezové provedení:
Aretační kolík kalený:
Závitové pouzdro 1.4305. Aretační kolík 1.4034.
Hřibovitý úchyt z tmavošedého termoplastu. Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.
Nerezové provedení:
Aretační kolík kalený, broušený a bez povrchové úpravy.Upozornění:Aretační čepy Prémium se vyznačují svými vyššími nároky na pevnost aretačního čepu a závitového pouzdra. Kromě toho bylo na závitové pouzdro umístěno středění, které lze využít ke zvýšení přesnosti polohování. Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Při velkém namáhání příčnými silami je třeba využít středící nástavec.

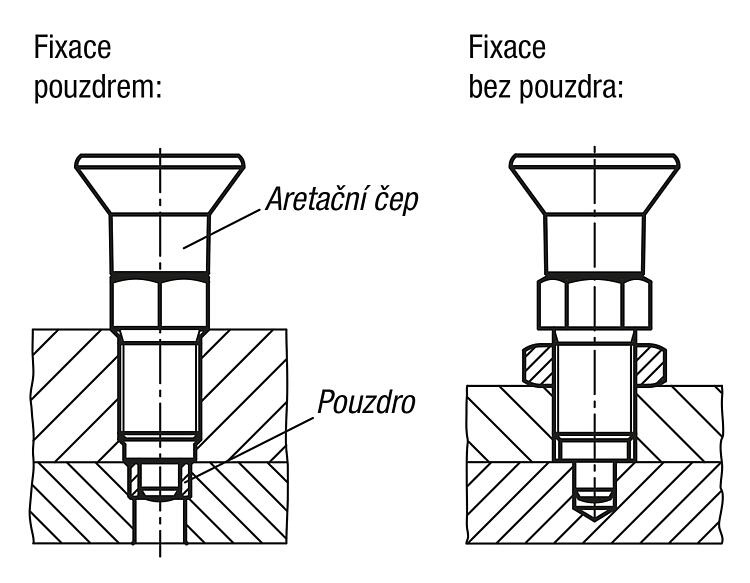

Montáž:Při použití středění pomocí závitového pouzdra se doporučuje zhotovit zalícování na upínacím elementu před vyříznutím závitu.Na vyžádání:Nadstandardní provedení a distanční kroužky.Příslušenství:Vhodné pouzdro válcové 03089.

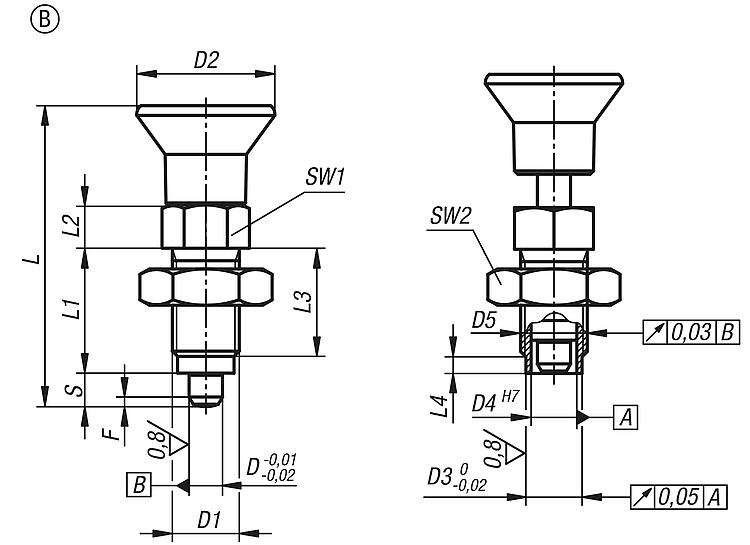

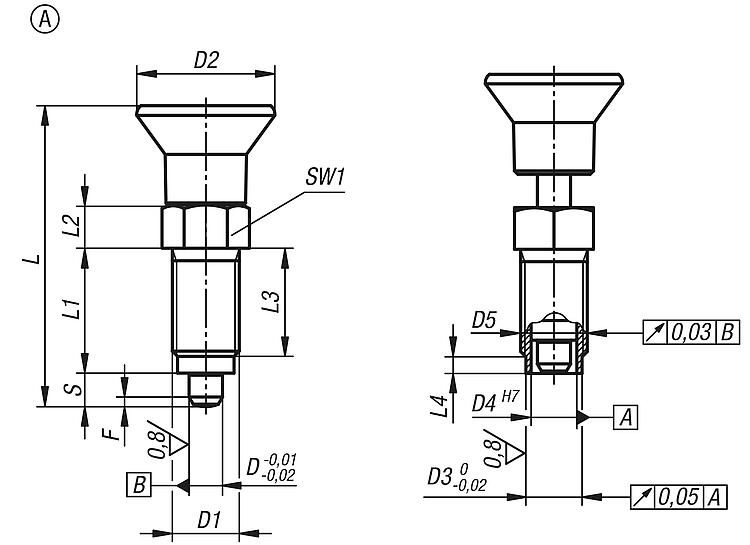

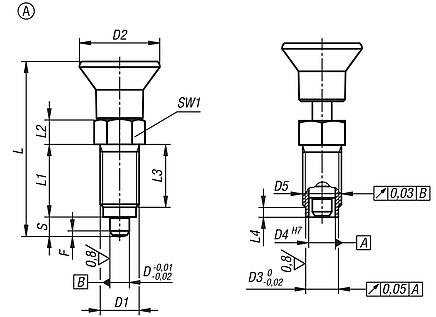

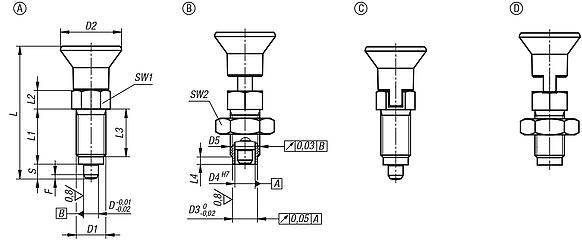

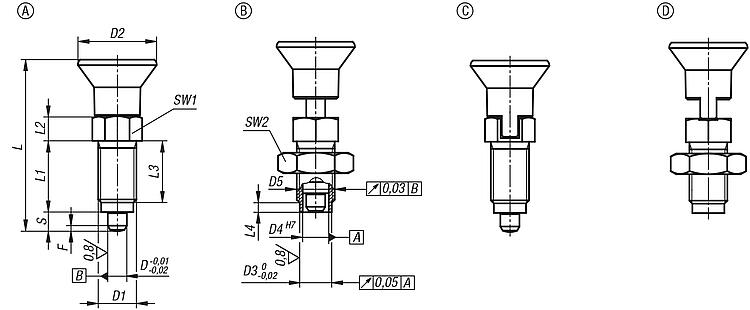

Kontramatice 07212-…. Odkaz na výkres:Provedení A: bez aretační drážky, bez protimatice
Provedení B: bez aretační drážky, s protimaticí

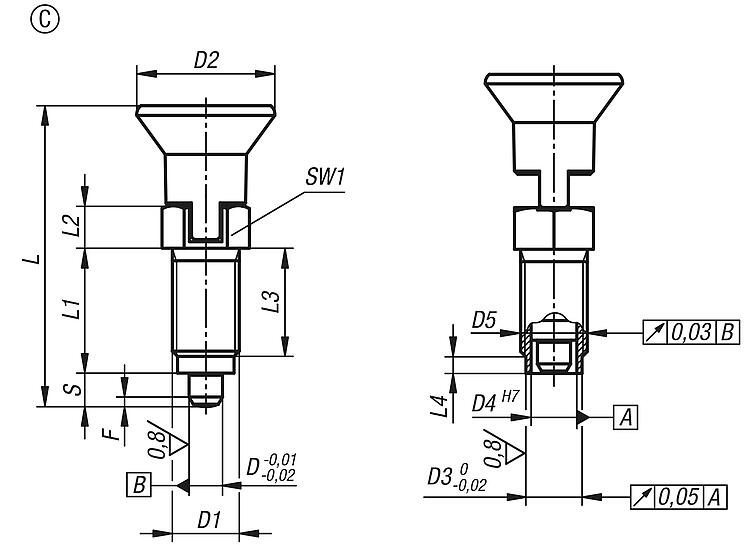

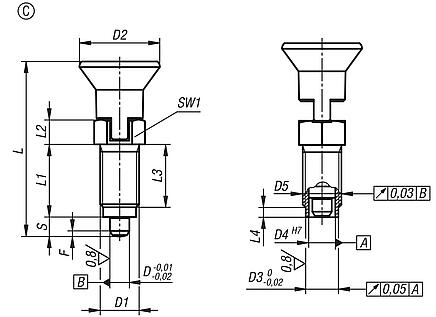

Provedení C: s aretační drážkou, bez protimatice

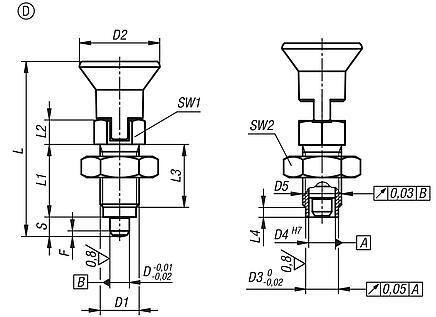

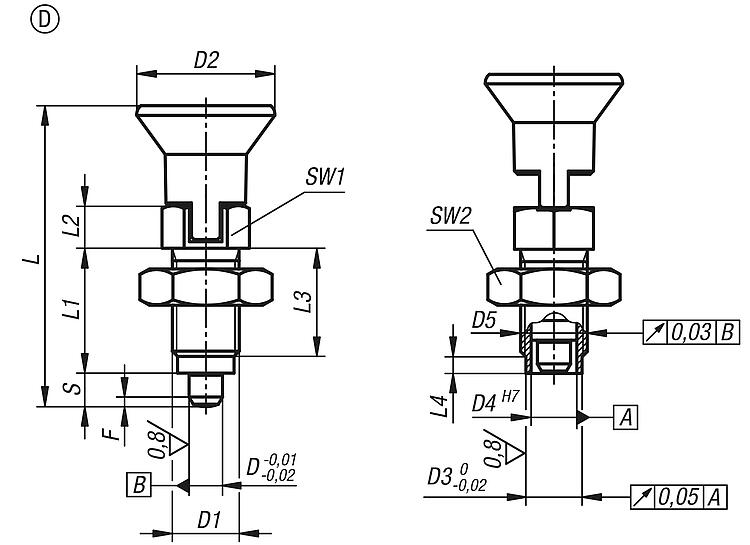

Provedení D: s aretační drážkou, s protimaticí StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Prémium - aretační čepy z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem a válcovým aretačním čepem |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| 03089-41105 | A | ocel | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 1,3 | 5 | 12 |  |  | 18,29 € | | | 03089-41206 | A | ocel | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 1,8 | 6 | 14 | | | 20,31 € | | | 03089-41308 | A | ocel | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 2,3 | 15 | 35 | | | 26,15 € | | | 03089-41410 | A | ocel | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 2,8 | 15 | 34 | | | 34,82 € | | | 03089-401105 | A | nerezová ocel | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 1,3 | 5 | 12 | | | 27,43 € | | | 03089-401206 | A | nerezová ocel | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 1,8 | 6 | 14 | | | 30,46 € | | | 03089-401308 | A | nerezová ocel | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 2,3 | 15 | 35 | | | 37,90 € | | | 03089-401410 | A | nerezová ocel | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 2,8 | 15 | 34 | | | 50,49 € | |
|
Prémium - aretační čepy z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem, válcovým aretačním čepem a pojistnou maticí |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| 03089-42105 | B | ocel | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 18,45 € | | | 03089-42206 | B | ocel | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 20,44 € | | | 03089-42308 | B | ocel | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 26,29 € | | | 03089-42410 | B | ocel | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 34,97 € | | | 03089-402105 | B | nerezová ocel | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 27,58 € | | | 03089-402206 | B | nerezová ocel | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 30,59 € | | | 03089-402308 | B | nerezová ocel | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 38,08 € | | | 03089-402410 | B | nerezová ocel | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 50,65 € | |
|
Prémium - aretační čepy z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem, válcovým aretačním čepem a zajišťovací drážkou |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| 03089-43105 | C | ocel | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 1,3 | 5 | 12 | | | 20,13 € | | | 03089-43206 | C | ocel | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 1,8 | 6 | 14 | | | 22,14 € | | | 03089-43308 | C | ocel | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 2,3 | 15 | 35 | | | 27,98 € | | | 03089-43410 | C | ocel | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 2,8 | 15 | 34 | | | 36,66 € | | | 03089-403105 | C | nerezová ocel | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 1,3 | 5 | 12 | | | 29,27 € | | | 03089-403206 | C | nerezová ocel | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 1,8 | 6 | 14 | | | 32,27 € | | | 03089-403308 | C | nerezová ocel | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 2,3 | 15 | 35 | | | 39,76 € | | | 03089-403410 | C | nerezová ocel | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 2,8 | 15 | 34 | | | 52,33 € | |
|
Prémium - aretační čepy z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem, válcovým aretačním čepem, zajišťovací drážkou a pojistnou maticí |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| 03089-44105 | D | ocel | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 20,26 € | | | 03089-44206 | D | ocel | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 22,29 € | | | 03089-44308 | D | ocel | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 28,12 € | | | 03089-44410 | D | ocel | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 36,79 € | | | 03089-404105 | D | nerezová ocel | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 29,39 € | | | 03089-404206 | D | nerezová ocel | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 32,44 € | | | 03089-404308 | D | nerezová ocel | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 39,88 € | | | 03089-404410 | D | nerezová ocel | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 52,46 € | |
|
|
