Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisMateriál:Ocelové provedení:
Závitový kolík a aretační kolík z automatové oceli.

Nerezové provedení:
Aretační kolík nekalený:
Závitové pouzdro a aretační kolík 1.4305.

Hřibovitý úchyt z černošedého termoplastu.

Závitová pojistka z modrého polyamidu.
Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.

Nerezové provedení:
Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění:Aretační čepy se používají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu lze nastavit jinou aretační polohu. Bude-li vysunutí aretačního kolíku trvat delší dobu a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení CP.
Díky závitové pojistce lze přesně seřídit montážní hloubku stávajících součástí a tím není nutný doraz.
Závitová pojistka je upínací polyamidový povlak, který je nanášen bodově (flek).
Na vyžádání:Nestandardní provedení.Příslušenství:Distanční kroužky 03089Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 03089 Aretační čepy krátké provedení, se závitovou pojistkou 219 kB

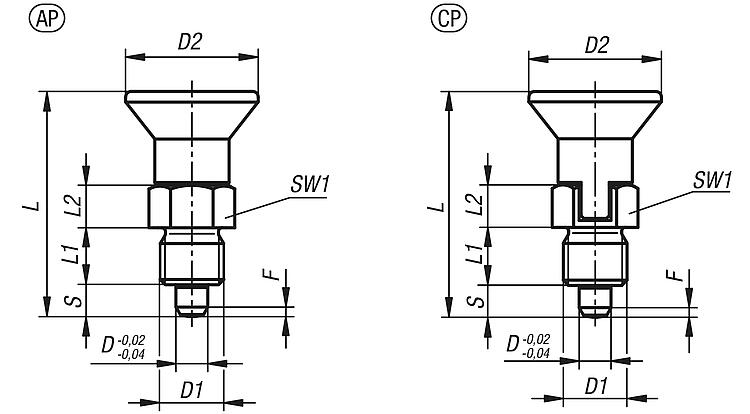

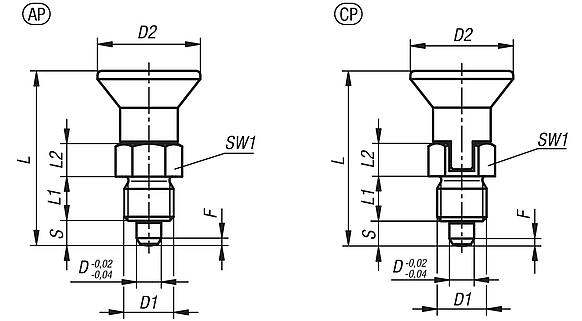

Výkresy (celkový přehled)

Aretační čepy krátké provedení, se závitovou pojistkou

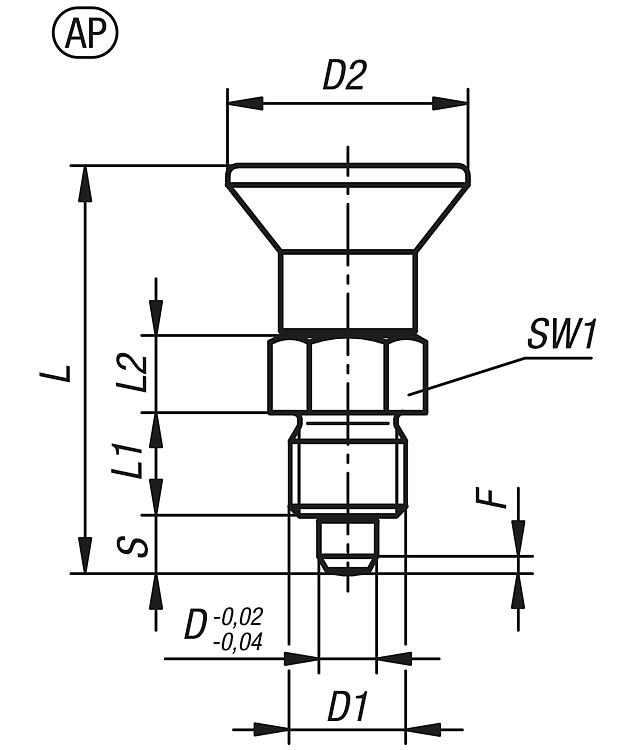

Aretační čepy krátké provedení, se závitovou pojistkou, provedení AP

více informací

Výkresy

Aretační čepy krátké provedení, se závitovou pojistkou, provedení AP

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací číslo
ocel
Objednací číslo
nerezová ocel
ProvedeníDD1D2LL1L2HSW1F x 30°Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
Filtr
03089-9590303089-195903AP3M6x0,751425,5663,580,8410
03089-9500403089-195004AP4M8x11829,5664101412
03089-9510503089-195105AP5M10x12134,5875131,3512
03089-9520603089-195206AP6M12x1,52541,71086141,8614
03089-9530803089-195308AP8M16x1,5335412108192,31428
03089-9541003089-195410AP10M20x1,53361151210222,81532

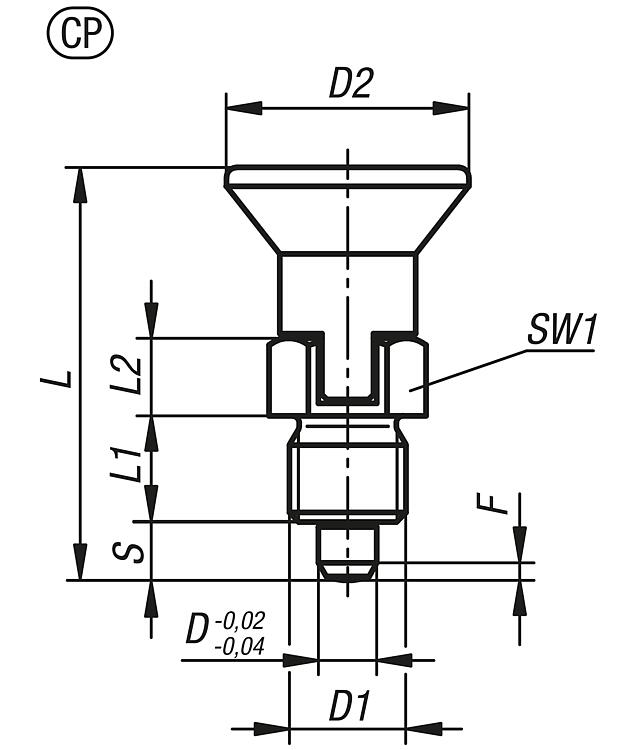

Aretační čepy krátké provedení, se závitovou pojistkou, provedení CP

více informací

Výkresy

Aretační čepy krátké provedení, se závitovou pojistkou, provedení CP

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací číslo
ocel
Objednací číslo
nerezová ocel
ProvedeníDD1D2LL1L2HSW1F x 30°Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
Filtr
03089-9790303089-197903CP3M6x0,751425,5663,580,8410
03089-9700403089-197004CP4M8x11829,5664101412
03089-9710503089-197105CP5M10x12134,5875131,3512
03089-9720603089-197206CP6M12x1,52541,71086141,8614
03089-9730803089-197308CP8M16x1,5335412108192,31428
03089-9741003089-197410CP10M20x1,53361151210222,81532
