02020-01Uchycovací čepy, keramické podle DIN 6321 |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Vysoce výkonná keramika Cerazur.Provedení: broušeno.Upozornění:Uchycovací čepy provedení A slouží k polohování obrobků a částí přípravků do otvorů s lícovaným rozměrem.

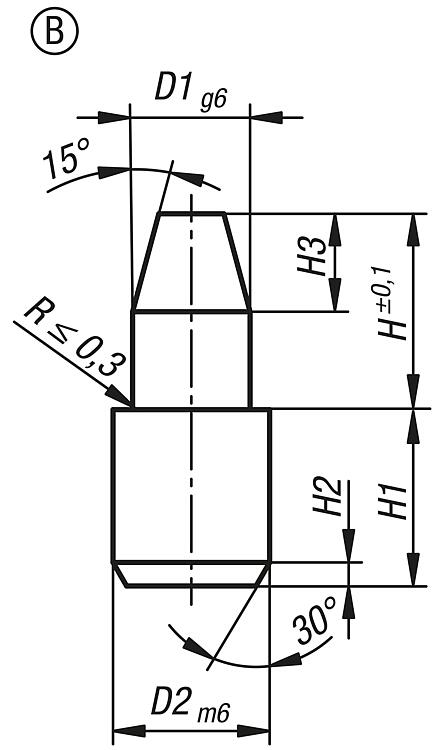

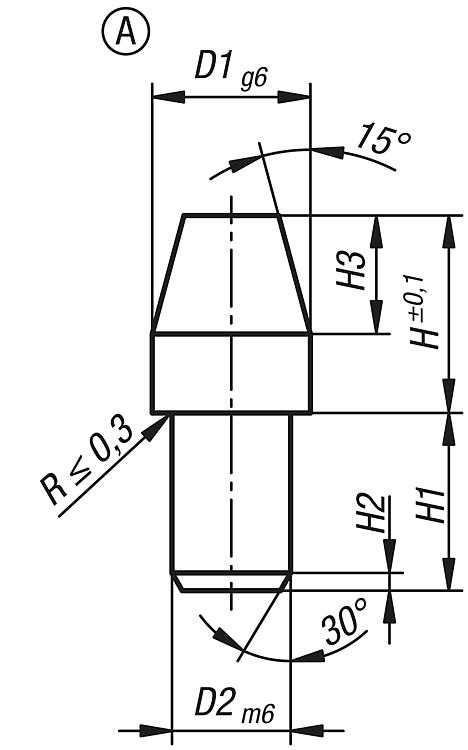

U zploštělého provedení C lze překlenout tolerance vzdáleností mezi otvory, nebo ustavovaný díl upevnit jen v jednom směru. Uchycovací čepy provedení A lze použít též jako dorazy a nohy u přípravků.Přednosti:Cerazur má mimořádnou rázovou houževnatost a tuhost v ohybu. Základem materiálu je oxid zirkonu. Jedná se o kompozitní roztok kovu a keramiky.Odkaz na výkres:Provedení A a B: uchycovací čep, válcový

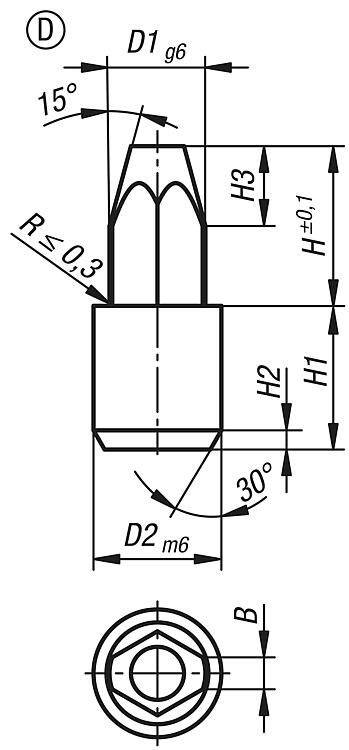

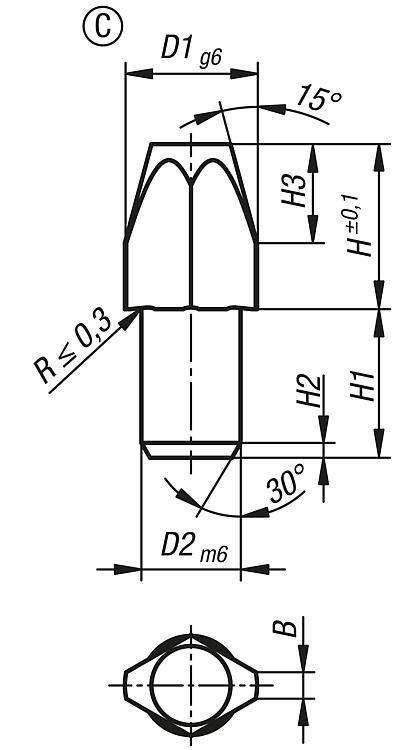

Provedení C a D: uchycovací čep, zploštělý StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

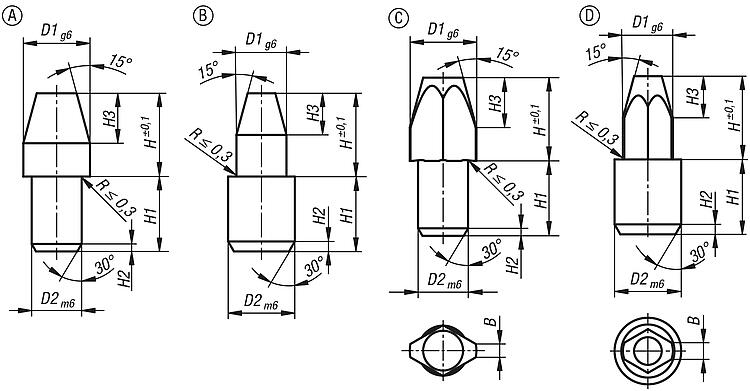

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | D1
| D2 | H | H1 | H2 | H3 | CAD | Přís. | Cena | Objednat |
|---|
| 02020-01-10607 | A | 6 | 4 | 7 | 6 | 0,6 | 4 |  | | 83,79 € | | | 02020-01-10612 | A | 6 | 4 | 12 | 6 | 0,6 | 4 | | | 96,61 € | | | 02020-01-10810 | A | 8 | 6 | 10 | 9 | 0,9 | 6 | | | 101,53 € | | | 02020-01-10816 | A | 8 | 6 | 16 | 9 | 0,9 | 6 | | | 114,36 € | | | 02020-01-11010 | A | 10 | 6 | 10 | 9 | 0,9 | 6 | | | 101,53 € | | | 02020-01-11018 | A | 10 | 6 | 18 | 9 | 0,9 | 6 | | | 122,25 € | | | 02020-01-11210 | A | 12 | 6 | 10 | 9 | 0,9 | 6 | | | 104,49 € | | | 02020-01-11218 | A | 12 | 6 | 18 | 9 | 0,9 | 6 | | | 129,15 € | | | 02020-01-11613 | A | 16 | 8 | 13 | 12 | 1,2 | 8 | | | 133,09 € | | | 02020-01-11622 | A | 16 | 8 | 22 | 12 | 1,2 | 8 | | | 169,56 € | |
|
| Objednací číslo | Provedení | D1
| D2 | H | H1 | H2 | H3 | CAD | Přís. | Cena | Objednat |
|---|
| 02020-01-20307 | B | 3 | 4 | 7 | 6 | 0,6 | 3 | | | 91,68 € | | | 02020-01-20312 | B | 3 | 4 | 12 | 6 | 0,6 | 3 | | | 96,61 € | | | 02020-01-20410 | B | 4 | 6 | 10 | 9 | 0,9 | 4 | | | 100,56 € | | | 02020-01-20416 | B | 4 | 6 | 16 | 9 | 0,9 | 4 | | | 114,36 € | | | 02020-01-20610 | B | 6 | 8 | 10 | 9 | 1,2 | 5 | | | 102,52 € | | | 02020-01-20618 | B | 6 | 8 | 18 | 9 | 1,2 | 5 | | | 122,25 € | |
|
| Objednací číslo | Provedení | B | D1
| D2 | H | H1 | H2 | H3 | CAD | Přís. | Cena | Objednat |
|---|
| 02020-01-30607 | C | 1 | 6 | 4 | 7 | 6 | 0,6 | 4 | | | 103,51 € | | | 02020-01-30612 | C | 1 | 6 | 4 | 12 | 6 | 0,6 | 4 | | | 124,21 € | | | 02020-01-30810 | C | 1,6 | 8 | 6 | 10 | 9 | 0,9 | 6 | | | 126,18 € | | | 02020-01-30816 | C | 1,6 | 8 | 6 | 16 | 9 | 0,9 | 6 | | | 177,45 € | | | 02020-01-31010 | C | 2,5 | 10 | 6 | 10 | 9 | 0,9 | 6 | | | 128,14 € | | | 02020-01-31018 | C | 2,5 | 10 | 6 | 18 | 9 | 0,9 | 6 | | | 161,67 € | | | 02020-01-31210 | C | 2,5 | 12 | 6 | 10 | 9 | 0,9 | 6 | | | 133,09 € | | | 02020-01-31218 | C | 2,5 | 12 | 6 | 18 | 9 | 0,9 | 6 | | | 170,55 € | | | 02020-01-31613 | C | 3,5 | 16 | 8 | 13 | 12 | 1,2 | 8 | | | 173,49 € | | | 02020-01-31622 | C | 3,5 | 16 | 8 | 22 | 12 | 1,2 | 8 | | | 218,86 € | |
|
| Objednací číslo | Provedení | B | D1
| D2 | H | H1 | H2 | H3 | CAD | Přís. | Cena | Objednat |
|---|
| 02020-01-40307 | D | 1,2 | 3 | 4 | 7 | 6 | 0,6 | 3 | | | 102,52 € | | | 02020-01-40312 | D | 1,2 | 3 | 4 | 12 | 6 | 0,6 | 3 | | | 129,15 € | | | 02020-01-40410 | D | 1,6 | 4 | 6 | 10 | 9 | 0,9 | 4 | | | 128,14 € | | | 02020-01-40416 | D | 1,6 | 4 | 6 | 16 | 9 | 0,9 | 4 | | | 155,76 € | | | 02020-01-40610 | D | 2 | 6 | 8 | 10 | 9 | 1,2 | 5 | | | 128,14 € | | | 02020-01-40618 | D | 2 | 6 | 8 | 18 | 9 | 1,2 | 5 | | | 151,37 € | |
|
|
