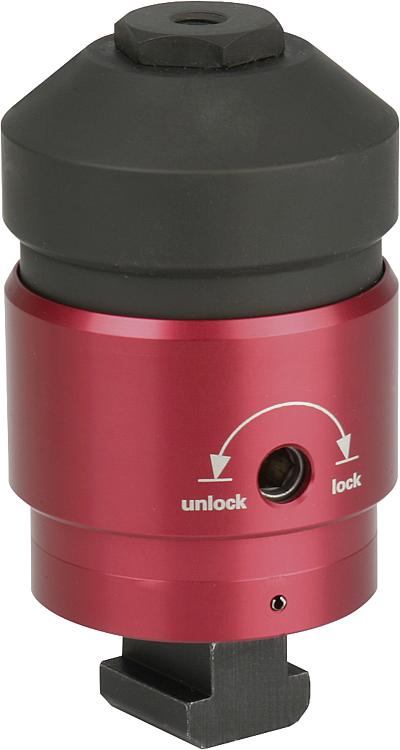

PopisMateriál:Základní těleso z cementační oceli. Pouzdro z hliníku.Provedení: Základní těleso nitridováno, manganatě fosfátováno a broušeno. Pouzdro červeně eloxováno.Upozornění:Opěrný prvek slouží k podepření předefinovaných upínacích míst na dílech. Zabraňuje vibracím a prohnutí během obrábění.Zpùsob ovládání:1. Otáčením upínací vačky (vnitřní šestihran vel. klíče 6) na ploše pláště červeného ochranného pouzdra dojde mírnou silou pružiny k dolehnutí opěrného čepu na obrobek. 2. Dalším otáčením až k dorazu (lock) sevře upínací mechanismus opěrný čep beze změny polohy. 3. Při otáčení opačným směrem (unlock) se sevření uvolní. Při dalším zpětném otáčení až k dorazu najede opěrný čep do koncové polohy.Montáž:Opěrný prvek s připojovacím závitem M6 připevněte na přípravek. Alternativně: Závitový kolík M12 x 10 nahraďte závitovým kolíkem M12 x 30 a opěrný prvek namontujte klíčem (vel. klíče 21) (např. na připevňování do T drážek). Pro bezpečnou funkci musí být díra se závitem M12 vždy uzavřena. Zanoření opěrného prvku o 16 mm je možné. Závit M8 lze opatřit různými opěrnými čepy. Dodávka se závitovým kolíkem M12 x 30 a maticí do T drážky M12 x 14 (DIN 508).Odkaz na výkres:

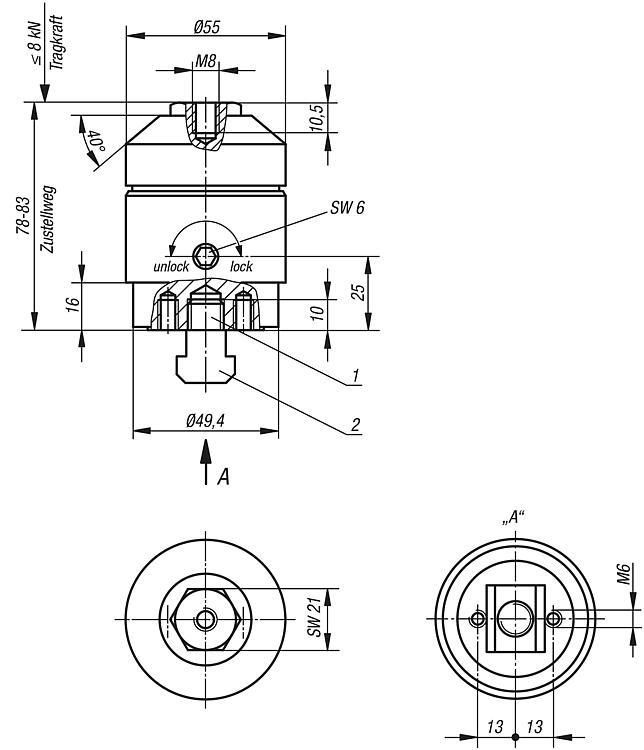

1) Závitový kolík M12x30 DIN 913 (vyměnitelný) 2) Matice pro T drážky M12x14 DIN 508

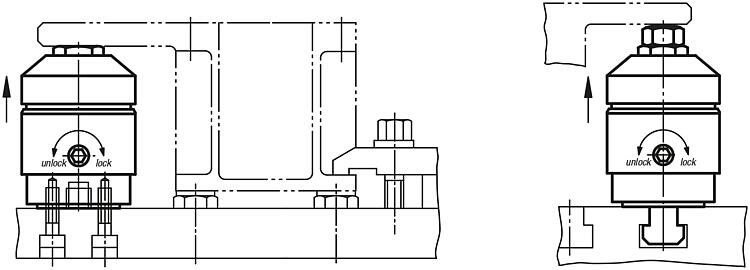

Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
