10449Profilové kluzáky |
zpět |
|
|
PopisMateriál:Základní těleso: zinkový tlakový odlitek. Kluzné prvky: plast POM. Nástavné díly: ocel pozinkovaná. O-kroužek: EPDMUpozornění:Profilové kluzáky z kovu se zaklesnutými kluznými prvky z plastu. Profilové kluzáky umožňují lineární pohyb hliníkových profilů s drážkou 8 mm s velmi nízkým opotřebením. Upuštění od mazání způsobuje u systému vysokou citlivost na nečistoty. Maximálně přípustné zatížení jednoho profilového kluzáku činí Fmax. = 50 N.
Kluzná vedení s několika kluznými saněmi musí být zhotovena jako kombinace z pevného (provedení F) a volného ložiska (provedení L). Tím se zajistí vyrovnání tvarové tolerance a dobrá pohyblivost.
Provedení S: Sada pro napojení libovolných nástavných prvků.
Provedení L: Sada pro použití jako volné ložisko.
Provedení F: Sada pro použití jako pevné ložisko.Rozsah dodávkyProvedení S: Profilové kluzáky s kluznými prvky. 2 šestihranné matice DIN 439 B – M6.
Provedení L: Profilové kluzáky s kluznými prvky. 2 šrouby s čočkovou hlavou ISO 7380 – M5x25. 2 O-kroužky DIN 3771 – 5x1,5. 2 kameny do drážky, drážka 8 – M5.
Provedení F: Profilové kluzáky s kluznými prvky. 2 šrouby s čočkovou hlavou ISO 7380 – M6x25. 2 O-kroužky DIN 3771 – 5x1,5. 2 kameny do drážky, drážka 8 – M6. Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

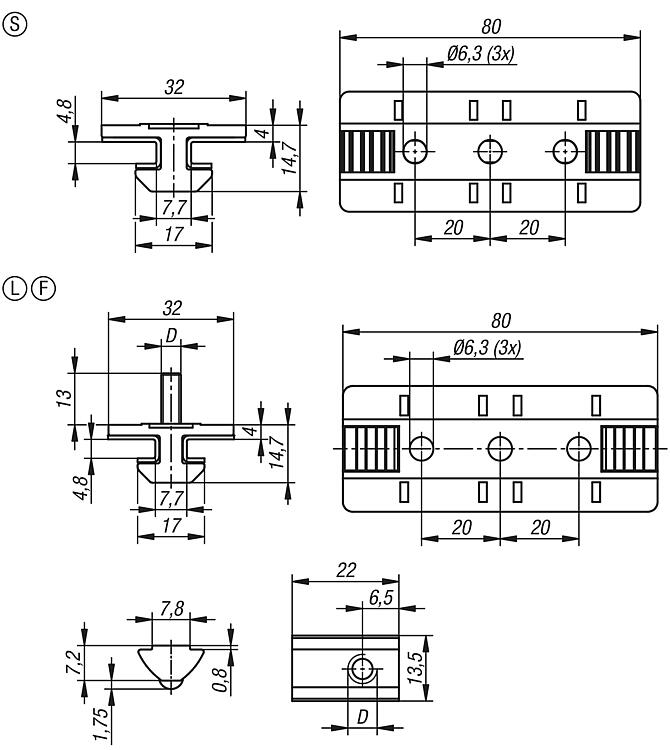

Výkresy (celkový přehled) |
Objednací číslo | Provedení | Typ provedení | CAD | Přís. | Cena | Objednat |
---|

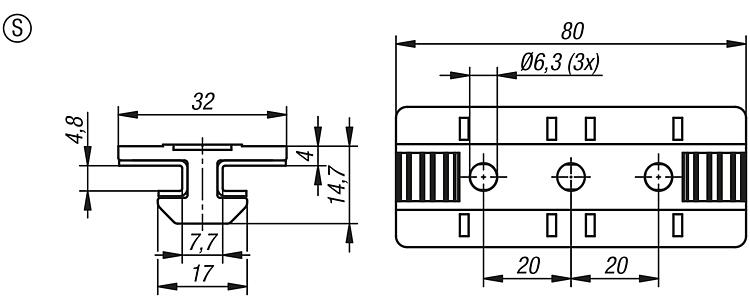

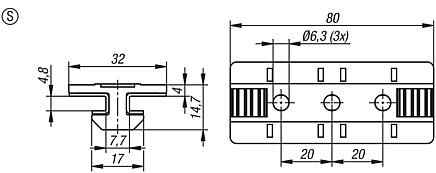

10449-1000 | S | standardní |  | | 8,86 € | |
|
Objednací číslo | Provedení | Typ provedení | D | CAD | Přís. | Cena | Objednat |
---|

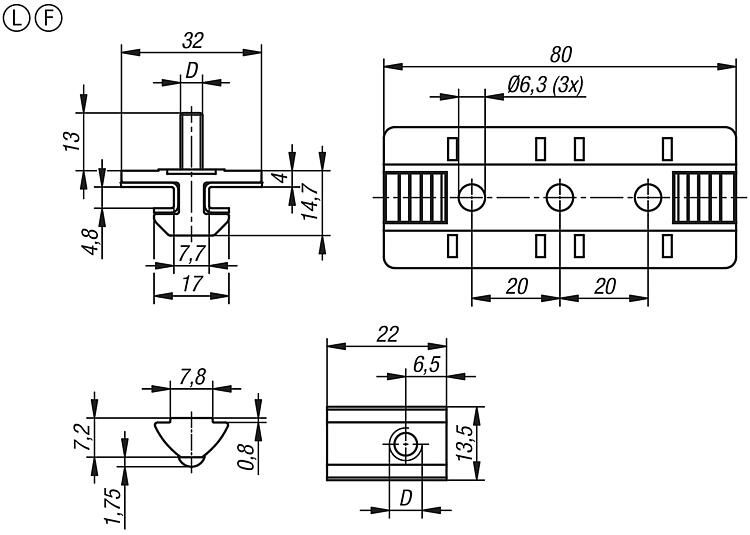

10449-2050 | L | volné ložisko | M5 |  | | 10,47 € | |
|
Objednací číslo | Provedení | Typ provedení | D | CAD | Přís. | Cena | Objednat |
---|
10449-3060 | F | pevné ložisko | M6 |  | | 10,47 € | |
|
|
