10449Profilové kluzáky s upínací pákou |
zpět |
|
|
PopisMateriál:Základní těleso: zinkový tlakový odlitek. Kluzné prvky: plast POM. Nástavné díly: ocel pozinkovaná. O-kroužek: EPDM Upínací páka: plast vyztužený skelnými vlákny Mechanika upínací páky: ocelUpozornění:Profilové kluzáky kovové se zaklesnutými kluznými prvky z plastu. S dodatečnou upínací pákou k sevření saňového systému. Profilové kluzáky umožňují lineární pohyb hliníkových profilů typ I s drážkou 8 mm s velmi nízkým opotřebením. Upuštění od mazání způsobuje u systému vysokou odolnost vůči znečištění.
Maximálně přípustné zatížení jednoho profilového kluzáku činí Fmax. = 50 N. Upínací síla při maximálním utahovacím momentu 15 Nm činí 600 N.
Kluzná vedení s několika kluznými saněmi musí být zhotovena jako kombinace z pevného (provedení F) a volného ložiska (provedení L). Tím se zajistí vyrovnání tvarové tolerance a dobrá pohyblivost.
Provedení S: Sada pro napojení libovolných nástavných prvků.
Provedení L: Sada pro použití jako volné ložisko.
Provedení F: Sada pro použití jako pevné ložisko.Rozsah dodávkyProvedení S: Profilové kluzáky s kluznými prvky. 2 šestihranné matice DIN 439 B – M6. 1 upínací páka M6x55 s podložkou DIN 9021 6,4 mm a speciálním kamenem do drážky, drážka 8 – M6.
Provedení L: Profilové kluzáky s kluznými prvky. 2 šrouby s čočkovou hlavou ISO 7380 – M5x25. 2 O-kroužky DIN 3771 – 5x1,5. 2 kameny do drážky, drážka 8 – M5. 1 upínací páka M6x55 s podložkou DIN 9021 6,4 mm a speciálním kamenem do drážky, drážka 8 – M6.
Provedení F: Profilové kluzáky s kluznými prvky. 2 šrouby s čočkovou hlavou ISO 7380 – M6x25. 2 O-kroužky DIN 3771 – 5x1,5. 2 kameny do drážky, drážka 8 – M6. 1 upínací páka M6x55 s podložkou DIN 9021 6,4 mm a speciálním kamenem do drážky, drážka 8 – M6.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

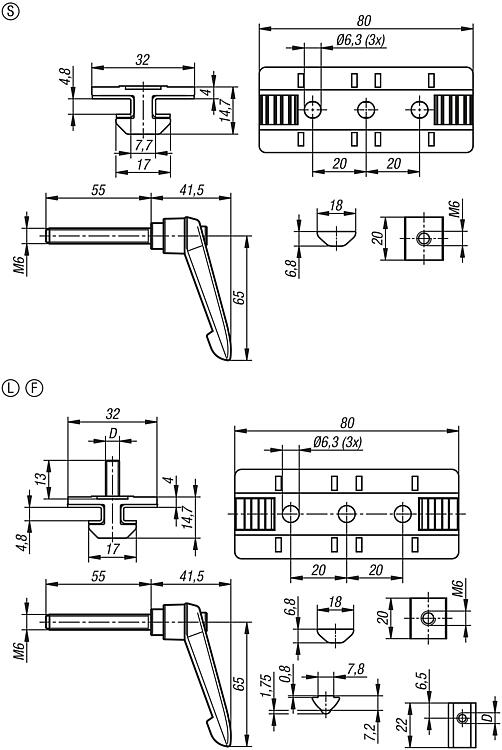

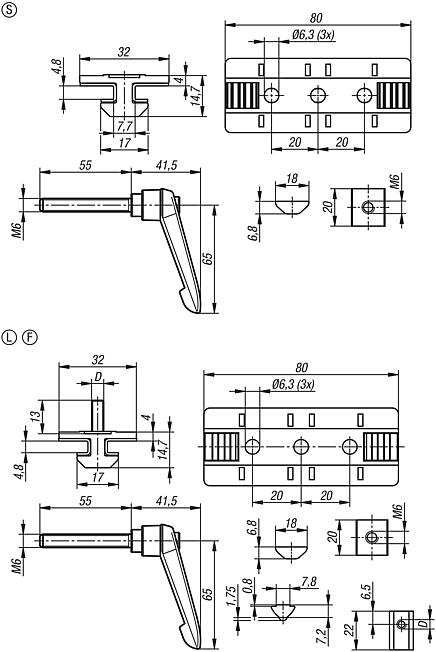

Výkresy (celkový přehled) |

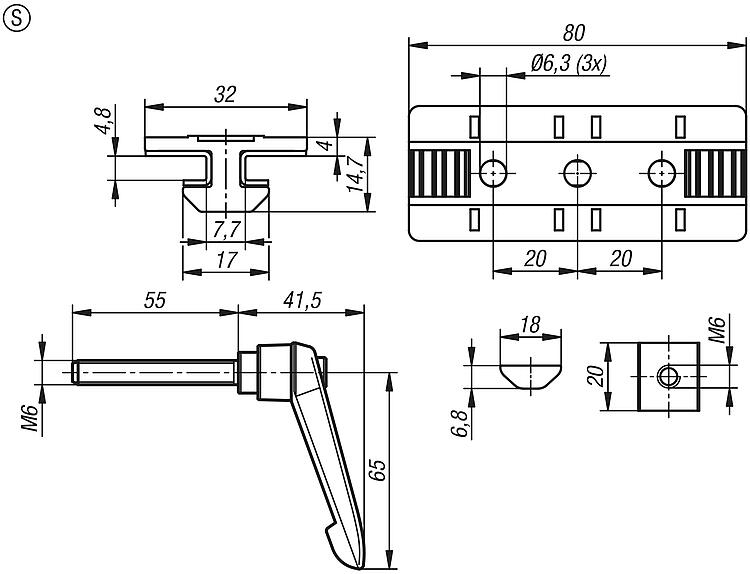

profilové kluzáky se svěrací pákou, provedení S, Standard |
více informací |
Objednací číslo | Provedení | Typ provedení | CAD | Přís. | Cena | Objednat |
---|
10449-1001 | S | standardní | | | 20,26 € | |
|

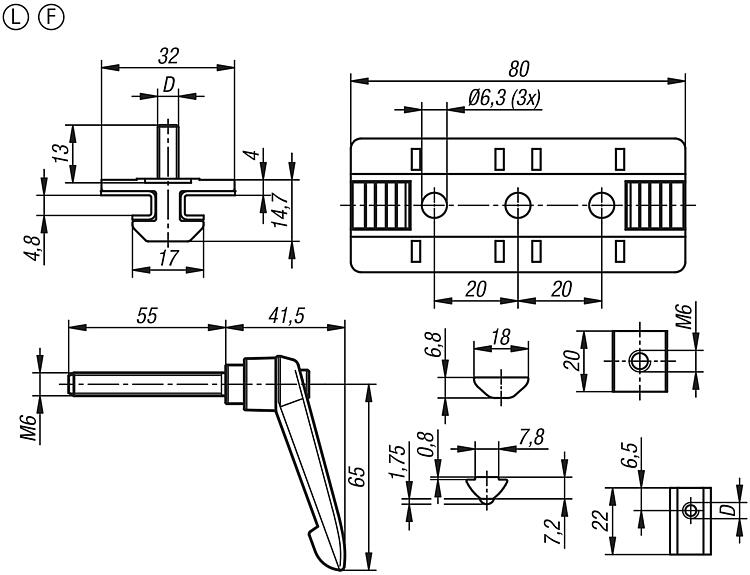

profilové kluzáky se svěrací pákou, provedení L. volné ložisko |
více informací |
Objednací číslo | Provedení | Typ provedení | D | CAD | Přís. | Cena | Objednat |
---|
10449-2051 | L | volné ložisko | M5 | | | 20,26 € | |
|
Objednací číslo | Provedení | Typ provedení | D | CAD | Přís. | Cena | Objednat |
---|
10449-3061 | F | pevné ložisko | M6 | | | 20,26 € | |
|
|
