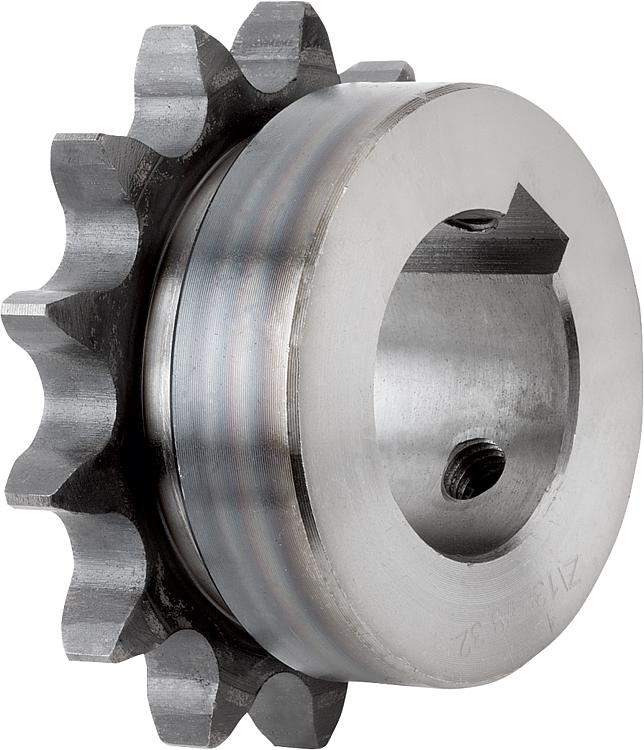

22250_B链轮，单 5/8“ x 3/8“ DIN ISO 606，安装就绪，B 型 |
返回 |
|
|
产品说明材料：钢制 C45。规格：亮色。
轮齿感应硬化 ~HRC 50。提示：可直接安装的滚子链条链轮，带单侧轮毂，符合 DIN ISO 606。轮齿已铣削并感应硬化。
凹槽符合 DIN 6885 / BS 4235。凹槽对准齿尖。
带两个螺纹销，将一个螺纹对准凹槽中心，并偏转 90° 放置。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 类型
| ISO 编号 | 节距
英寸 | 节距
mm | 齿数
| D
| D1 | D2 | D3 | D4 | B1 | B3 | L | C | R | T2 | CAD | 配件 | 价格 | 订购 |
|---|
| 22250-1058030801024 | B | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 10 | 58,3 | 51,37 | 42 | 24 | M6 | 9,1 | 8 | 25 | 1,6 | 16 | 3,3 |  | | 根据要求 | | | 22250-1058030801125 | B | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 11 | 63,2 | 56,34 | 47 | 25 | M6 | 9,1 | 8 | 30 | 1,6 | 16 | 3,3 | | | 根据要求 | | | 22250-1058030801124 | B | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 11 | 63,2 | 56,34 | 47 | 24 | M6 | 9,1 | 8 | 30 | 1,6 | 16 | 3,3 | | | 根据要求 | | | 22250-1058030801128 | B | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 11 | 63,2 | 56,34 | 47 | 28 | M6 | 9,1 | 8 | 30 | 1,6 | 16 | 3,3 | | | 根据要求 | | | 22250-1058030801228 | B | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 12 | 68,2 | 61,34 | 51 | 28 | M6 | 9,1 | 8 | 30 | 1,6 | 16 | 3,3 | | | 根据要求 | | | 22250-1058030801230 | B | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 12 | 68,2 | 61,34 | 51 | 30 | M6 | 9,1 | 8 | 30 | 1,6 | 16 | 3,3 | | | 根据要求 | | | 22250-1058030801232 | B | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 12 | 68,2 | 61,34 | 55 | 32 | M8 | 9,1 | 10 | 30 | 1,6 | 16 | 3,3 | | | 根据要求 | | | 22250-1058030801332 | B | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 13 | 73,2 | 66,32 | 57 | 32 | M8 | 9,1 | 10 | 30 | 1,6 | 16 | 3,3 | | | 根据要求 | |
|
|
