产品说明材料：不锈钢曲柄 1.4308。
热塑性塑料和不锈钢圆柱形手柄 1.4404。 规格：亮色曲柄。
黑灰色热塑性塑料。
亮色不锈钢。提示：与 DIN 469 相似。
如果是带横孔的规格，则要通过旋入 ISO 4027 (DIN 914) 埋头螺栓进行固定。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

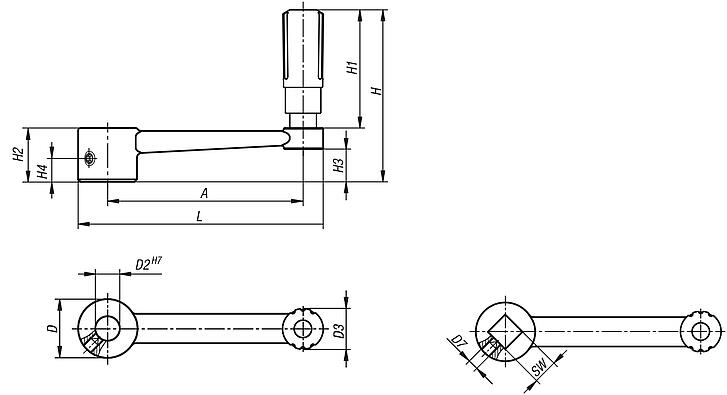

| 订货号 | 类型 1 | 类型 2 | A | D
| D2 | D3 | D7 | H | H1 | H2 | H3 | H4 | L | CAD | 配件 | 价格 | 订购 |
|---|
| 06506-3110 | 定位孔 | 无横孔 | 80 | 24 | 10 | 16 | - | 71,1 | 49,1 | 22 | 13,4 | - | 100 |  | | 根据要求 | | | 06506-3212 | 定位孔 | 无横孔 | 100 | 28 | 12 | 20 | - | 87,4 | 61,4 | 26 | 16 | - | 124 | | | 根据要求 | | | 06506-3314 | 定位孔 | 无横孔 | 125 | 30 | 14 | 26 | - | 110,5 | 82,5 | 28 | 15,8 | - | 153 | | | 根据要求 | | | 06506-3417 | 定位孔 | 无横孔 | 160 | 34 | 17 | 26 | - | 114,5 | 82,5 | 32 | 19,6 | - | 190 | | | 根据要求 | | | 06506-31106 | 定位孔 | 带横孔 | 80 | 24 | 10 | 16 | M6 | 71,1 | 49,1 | 22 | 13,4 | 7,5 | 100 | | | 根据要求 | | | 06506-32126 | 定位孔 | 带横孔 | 100 | 28 | 12 | 20 | M6 | 87,4 | 61,4 | 26 | 16 | 7,5 | 124 | | | 根据要求 | | | 06506-33146 | 定位孔 | 带横孔 | 125 | 30 | 14 | 26 | M6 | 110,5 | 82,5 | 28 | 15,8 | 7,5 | 153 | | | 根据要求 | | | 06506-34176 | 定位孔 | 带横孔 | 160 | 34 | 17 | 26 | M6 | 114,5 | 82,5 | 32 | 19,6 | 7,5 | 190 | | | 根据要求 | |
|
| 订货号 | 类型 1 | 类型 2 | A | D
| D3 | D7 | H | H1 | H2 | H3 | H4 | L | SW | CAD | 配件 | 价格 | 订购 |
|---|
| 06506-4110 | 内四角 | 无横孔 | 80 | 24 | 16 | - | 71,1 | 49,1 | 22 | 13,4 | - | 100 | 10 | | | 根据要求 | | | 06506-4212 | 内四角 | 无横孔 | 100 | 28 | 20 | - | 87,4 | 61,4 | 26 | 16 | - | 124 | 12 | | | 根据要求 | | | 06506-4314 | 内四角 | 无横孔 | 125 | 30 | 26 | - | 110,5 | 82,5 | 28 | 15,8 | - | 153 | 14 | | | 根据要求 | | | 06506-4417 | 内四角 | 无横孔 | 160 | 34 | 26 | - | 114,5 | 82,5 | 32 | 19,6 | - | 190 | 17 | | | 根据要求 | | | 06506-41106 | 内四角 | 带横孔 | 80 | 24 | 16 | M6 | 71,1 | 49,1 | 22 | 13,4 | 7,5 | 100 | 10 | | | 根据要求 | | | 06506-42126 | 内四角 | 带横孔 | 100 | 28 | 20 | M6 | 87,4 | 61,4 | 26 | 16 | 7,5 | 124 | 12 | | | 根据要求 | | | 06506-43146 | 内四角 | 带横孔 | 125 | 30 | 26 | M6 | 110,5 | 82,5 | 28 | 15,8 | 7,5 | 153 | 14 | | | 根据要求 | | | 06506-44176 | 内四角 | 带横孔 | 160 | 34 | 26 | M6 | 114,5 | 82,5 | 32 | 19,6 | 7,5 | 190 | 17 | | | 根据要求 | |
|
|
|
