带金属拉环的钢制或不锈钢可调搭扣，承载力可达 4000 N，隐蔽式旋拧孔，长款
 05547

带金属拉环的钢制或不锈钢可调搭扣，承载力可达 4000 N，隐蔽式旋拧孔，长款

 返回

商品描述/产品说明
产品说明材料：

钢或不锈钢 1.4301。

规格：镀锌，蓝色钝化处理。
亮色不锈钢。提示：可调节搭扣在工业应用中提供安全锁定的功能。通过突破死点抵抗振动。此外还以极其坚固和安装高度低而著称。

当拉环勾上拉扣后，需要额外拉近 6mm 用于按下把手后彻底锁死。为了补偿公差或者调整拉力，可以通过 M6 螺杆调整拉环伸出长度来实现。

搭扣可以通过螺栓或铆钉固定。

请单独订购拉扣部分。

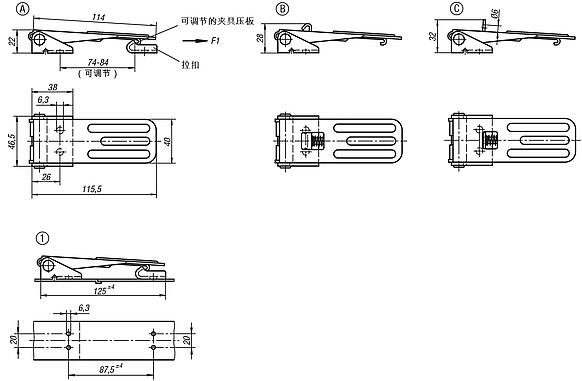

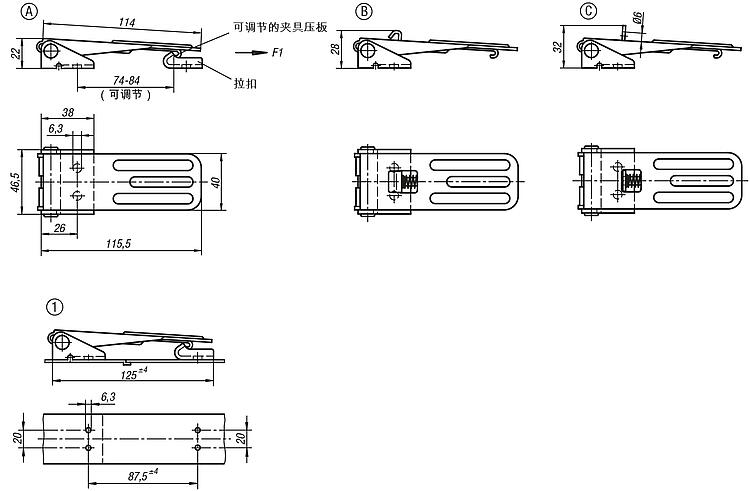

夹持力 F1 是指搭扣而非拉扣承受力。附件：拉扣 05545。图纸提示：
A 型，标准
B 型，带固定装置
C 型，带锁眼

1) 孔图，用于使用拉扣装配
特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 05547 带金属拉环的钢制或不锈钢可调搭扣，承载力可达 4000 N，隐蔽式旋拧孔，长款 195 kB

图片（总概述）

带金属拉环的钢制或不锈钢可调搭扣，承载力可达 4000 N，隐蔽式旋拧孔，长款

带金属拉环的钢制或不锈钢可调搭扣，承载力可达 4000 N，隐蔽式旋拧孔，长款，样式 A，标准型

 更多信息

图纸

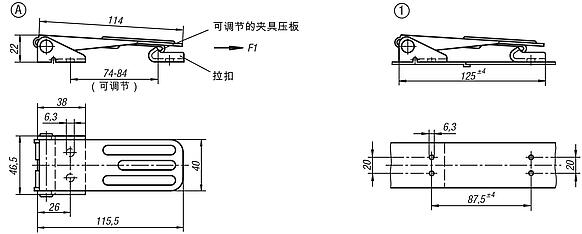

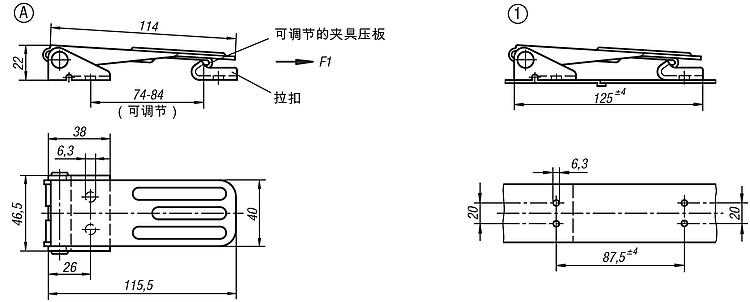

带金属拉环的钢制或不锈钢可调搭扣，承载力可达 4000 N，隐蔽式旋拧孔，长款，样式 A，标准型

商品选择/筛选
订货号主体
材料		类型夹持力
F1
N		CAD配件价格订购
05547-1631161钢制A4000 根据要求
05547-1631162不锈钢A4000 根据要求

带金属拉环的钢制或不锈钢可调搭扣，承载力可达 4000 N，隐蔽式旋拧孔，长款，样式 B，带锁扣

 更多信息

图纸

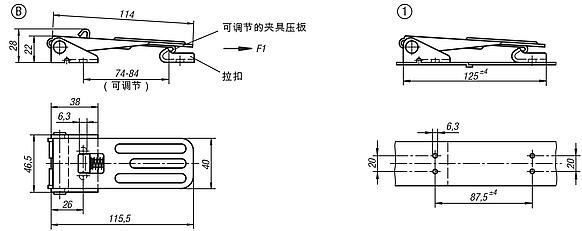

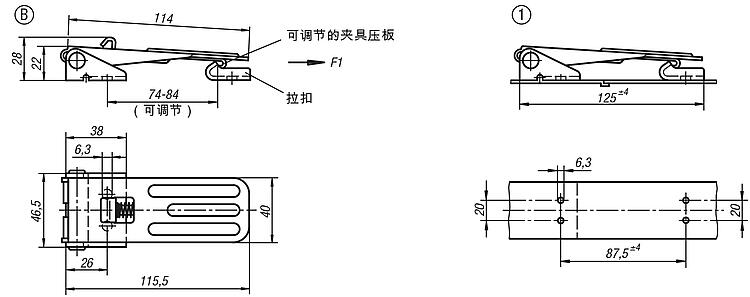

带金属拉环的钢制或不锈钢可调搭扣，承载力可达 4000 N，隐蔽式旋拧孔，长款，样式 B，带锁扣

商品选择/筛选
订货号主体
材料		类型夹持力
F1
N		CAD配件价格订购
05547-2631161钢制B4000 根据要求
05547-2631162不锈钢B4000 根据要求

带金属拉环的钢制或不锈钢可调搭扣，承载力可达 4000 N，隐蔽式旋拧孔，长款，样式 C，带锁孔

 更多信息

图纸
带金属拉环的钢制或不锈钢可调搭扣，承载力可达 4000 N，隐蔽式旋拧孔，长款，样式 C，带锁孔

商品选择/筛选
订货号主体
材料		类型夹持力
F1
N		CAD配件价格订购
05547-3631161钢制C4000 根据要求
05547-3631162不锈钢C4000 根据要求
