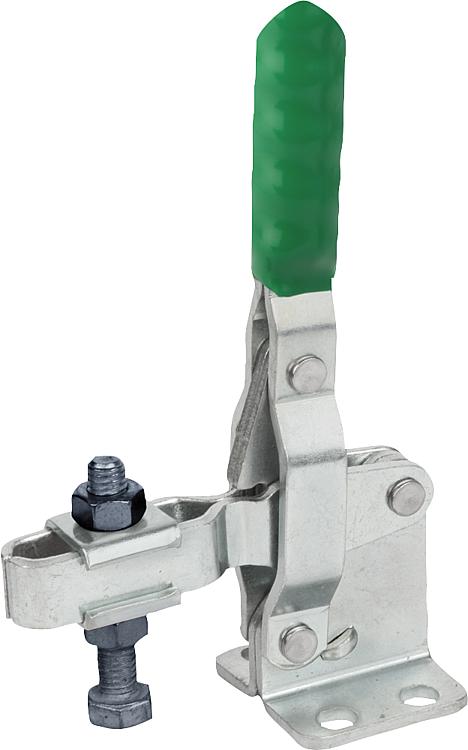

产品说明材料：钢板 DD11 1.0332规格：钢件镀锌。
轴销热处理。
耐油塑料把手。附件：05200 塑料把手
05280 保护帽
05899 力传感器 适用于快速夹钳 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| L | L1
min. | L1
max. | L2 | L3 | L4 | B | H | H1 | H2 | H3 | H4 | A
min. | A
max. | M=压杆 | D1 | R1 | R2 | S | S1 | F
kN | α | 塑料把手
| CAD | 配件 | 价格 | 订购 |
|---|
| 05020-05 | 4,5 | 16 | 35 | 32 | 26 | 5 | 22 | 10 | 23 | 9,5 | 28 | 10 | 14 | 16 | M5x35 | 4,5 | 56,5 | 96 | 10,5 | 2 | 0,8 | 108° | 05200-100 |  |  | 根据要求 | | | 05020-06 | 5,5 | 23 | 46 | 38 | 32 | 9 | 27 | 13 | 29 | 11,5 | 35 | 11 | 12 | 14 | M6x50 | 5,5 | 70,5 | 121 | 13,5 | 3 | 1 | 108° | 05200-105 | | | 根据要求 | | | 05020-08 | 7 | 27 | 55 | 45 | 39 | 9 | 32 | 16 | 35 | 14 | 42 | 14 | 19 | 21 | M8x50 | 6,5 | 86 | 143 | 16 | 3 | 2,3 | 108° | 05200-115 | | | 根据要求 | | | 05020-10 | 8 | 33 | 74 | 56 | 43 | 7,5 | 38 | 20 | 39 | 18 | 48 | 18 | 26 | 28 | M10x70 | 8,5 | 110 | 177 | 18 | 3,5 | 3,5 | 108° | 05200-120 | | | 根据要求 | | | 05020-12 | 10 | 45 | 100 | 68 | 50 | 9 | 45 | 25 | 45 | 22 | 56 | 21 | 32 | 32 | M12x80 | 8,5 | 140 | 215 | 23 | 4 | 4 | 90° | 05200-135 | | | 根据要求 | |
|
|
